کد های خطای اینورتر آسانسور و علل آن

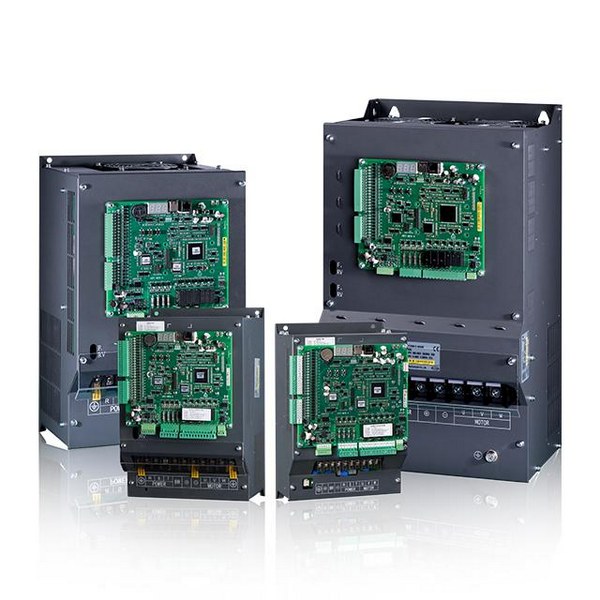

قلب تپنده هر آسانسور، اینورتر (درایو) آن است؛ قطعه ای پیچیده که وظیفه کنترل سرعت، گشتاور و حرکت نرم و ایمن کابین را بر عهده دارد. با این حال، درست مانند هر سیستم الکترونیکی دیگری، اینورتر آسانسور نیز ممکن است دچار خطا شوند. این خطاها می‌توانند از یک توقف ساده تا مشکلات جدی‌تر متغیر باشند. شناخت این خطاها، دلایل بروز آنها و راه حل های مناسب، کلید حفظ عملکرد بی نقص آسانسور و تضمین ایمنی مسافران است. در این مقاله از شرکت آسانسور افلاک مهر، به بررسی کدهای خطای اینورتر آسانسور می‌پردازیم، علل آن ها را بررسی می‌کنیم و راهکارهای عملی برای رفع آن ها ارائه می‌دهیم.

چرا باید خطا های اینورتر آسانسور را جدی بگیرید؟

خطاهای اینورتر آسانسور نه تنها باعث اختلال در عملکرد می‌شوند، بلکه می‌توانند هزینه‌های سنگینی را نیز به دنبال داشته باشند. یک خطای ساده که به موقع شناسایی و رفع نشود، ممکن است به آسیب‌های جدی به موتور، تابلو فرمان و سایر قطعات منجر شود. طبق آمار، بیش از ۳۰% از خرابی‌های آسانسور به طور مستقیم یا غیرمستقیم به مشکلات اینورتر مربوط می‌شوند. نادیده گرفتن این خطاها، ایمنی مسافران را به خطر می‌اندازد و می‌تواند منجر به حوادث ناگوار شود. بنابراین، آشنایی با کدهای خطا و اقدام سریع برای حل آن‌ها، امری ضروری است.

« تعمیر آسانسور »

« سرویس آسانسور »

کدهای خطای اینورتر آسانسور

این‌ها رایج ترین خطا های اینورتر آسانسور و معادل هایشان هستند. اگر نمایشگر درایو فقط حروف/کد کوتاه نشان می‌دهد، معمولاً به یکی از موارد زیر برمی‌گردد.

کد خطای اینورتر آسانسور	معنی فارسی	علت های معمول	اقدام فوری
OC / OCF / OCA	اضافه‌جریان	گیر مکانیکی، اتصال کوتاه، تنظیمات شتاب/گشتاور تند، I²t	کابین/ریل را چک، جریان/پارامترهای شتاب-کاهش را نرم‌تر کن، سیم‌کشی موتور را بررسی
OV / OVF / oU	اضافه‌ولتاژ باس DC	بازگشت انرژی موقع ترمز، ولتاژ شبکه بالا، مقاومت ترمز ناکافی	مقاومت ترمز و مدول ترمز را بررسی/بزرگ‌تر کن، استابلایزر/فیلتر اضافه کن
UV / LV / LU	کم‌ولتاژ	افت ولتاژ، کابل‌کشی ضعیف، شل بودن ترمینال‌ها	اتصالات و سطح ولتاژ را چک، کابل ضخیم‌تر، منبع تغذیه پایدار/UPS
OH / OHF / oH1	اضافه‌حرارت	فن خراب، گردوغبار، تهویه ضعیف	تمیزکاری، تعویض فن، بهبود تهویه موتورخانه
OL / OLF	اضافه‌بار موتور	کلیرنس بد، بار کابین زیاد، تیونینگ نامناسب V/F یا برداری	بار مجاز را رعایت، سرویس مکانیکی، تنظیم مجدد منحنی گشتاور
GF / GFF	خطای زمین/نشتی	عایق‌زدایی کابل، نشتی به زمین در موتور	تست مِگِر، تعویض کابل/موتور معیوب، اتصال زمین استاندارد
SC / SCF	اتصال‌کوتاه خروجی	خرابی IGBT، سیم‌کشی سه‌فاز موتور	قطع فوری، بررسی اهمی خروجی، تست درایو با بار جدا
PH / PHF / PHL	قطع فاز/عدم تقارن فاز	فیوز سوخته، شل بودن ورودی سه‌فاز	فیوز/کنتاکتورها را چک، سفت کردن ترمینال‌ها
CPF / CFF / CF	خطای پیکربندی/برد کنترل	پارامتر ناسازگار، خرابی EEPROM/برد	ریست به کارخانه، بارگذاری پارامتر صحیح، در صورت تکرار: سرویس برد
ENC / PG / EF	خطای انکدر/فیدبک	کابل شیلد نشده، نویز، خرابی انکدر	شیلدینگ/ارتینگ صحیح، فاصله از کابل قدرت، تست انکدر
TH / OHT / OHt	دمای موتور/ترمیستور	ترمیستور معیوب، بار زیاد	صحت سنسور PTC/NTC، کاهش بار، تهویه
STL / Stall	استال/گیرپاژ	گشتاور ناکافی، سرعت مرجع نامناسب	افزایش گشتاور راه‌اندازی، اصلاح منحنی شتاب
Er r / Err	خطای عمومی	بسته به برند	کد فرعی را از منو بخوان، دفترچه راهنما را تطبیق بده
COM / CE / SE	خطای ارتباطی	کابل دیتا خراب، تنظیمات پروتکل	کابل شیلددار، گراندینگ درست، Baud/پاریتی مطابق کنترلر

کد خطا OL, OC, Overcurrent اینورتر آسانسور

این خطا زمانی رخ می دهد که جریان مصرفی موتور از حد مجاز تعیین شده توسط اینورتر فراتر می‌رود. اینورتر برای محافظت از موتور و خود در برابر آسیب، سیستم را متوقف می‌کند.

علل احتمالی:

• حمل بار بیش از ظرفیت شایع ترین دلیل این خطا است.
• مشکلات مکانیکی: اصطکاک زیاد در ریل‌ها، یاتاقان‌ها یا موتور.
• عدم تنظیم صحیح پارامترها: پارامترهای موتور در اینورتر به درستی وارد نشده‌اند.
• مشکل در موتور: اتصالی یا نیم‌سوز شدن سیم‌پیچ‌های موتور.

راه‌حل:

• بررسی بار آسانسور: اطمینان حاصل کنید که آسانسور بیش از حد مجاز بارگذاری نشده باشد.
• بررسی سیستم مکانیکی: ریل‌ها، یاتاقان‌ها و سیم بکسل آسانسور را از نظر اصطکاک و ساییدگی بررسی کنید.
• کالیبره کردن اینورتر: پارامترهای موتور را مجدداً با دقت وارد اینورتر کنید.
• تست موتور: در صورت ادامه خطا، موتور را توسط یک تکنسین متخصص بررسی کنید.

« همچنین بخوانید: لیست خطاهای تابلو فرمان آسانسور »

کد خطا OV, OVC اینورتر آسانسور

این خطا زمانی رخ می دهد که ولتاژ باس DC اینورتر از حد مجاز فراتر می‌رود. این اتفاق معمولاً هنگام ترمز کردن موتور رخ می‌دهد، جایی که انرژی جنبشی به انرژی الکتریکی تبدیل شده و به اینورتر بازمی‌گردد.

علل احتمالی:

• مقاومت ترمز نامناسب: مقاومت ترمز معیوب، کوچک یا به درستی سیم‌کشی نشده باشد.
• عدم وجود مقاومت ترمز: در برخی سیستم‌ها، مقاومت ترمز به کلی نصب نشده است.
• افزایش ولتاژ شبکه: نوسانات شدید ولتاژ ورودی برق.

راه‌حل:

• بررسی مقاومت ترمز: از نصب صحیح و اندازه مناسب مقاومت ترمز اطمینان حاصل کنید.
• بررسی واحد ترمز: در صورت نیاز، واحد ترمز (Braking Unit) را تعویض کنید.
• نصب فیلترهای ورودی: برای جلوگیری از نوسانات شدید ولتاژ، از فیلترهای ورودی مناسب استفاده کنید.

« نصب آسانسور »

کد خطا: UV اینورتر آسانسور

این خطا زمانی رخ می‌دهد که ولتاژ باس DC اینورتر به زیر حد مجاز کاهش می‌یابد.

علل احتمالی:

• ولتاژ ورودی ضعیف: ولتاژ شبکه برق ورودی به اینورتر کمتر از حد استاندارد باشد.
• اتصال ضعیف: سیم‌کشی ورودی به اینورتر شل یا معیوب باشد.
• مشکل در ورودی‌های برق: فیوزها یا کلیدهای ورودی مشکل داشته باشند.

راه حل:

• بررسی ولتاژ شبکه: از یک ولت‌متر برای بررسی ولتاژ ورودی اینورتر استفاده کنید.
• بررسی اتصالات: تمام اتصالات سیم‌کشی ورودی را محکم کنید.
• بررسی فیوزها و کلیدها: از سلامت فیوزها و کلیدهای ورودی اطمینان حاصل کنید.

ارور اضافه دما اینورتر آسانسور

کد خطا OH, OT: این خطا زمانی رخ می‌دهد که دمای داخلی اینورتر به دلیل گرمای بیش از حد از حد مجاز فراتر می‌رود.

علل احتمالی:

• فن‌های خنک‌کننده و هیت سینک ها مسدود شده باشند.
• کابین تابلو فرمان تهویه کافی نداشته باشد.
• دمای محیط اطراف تابلو فرمان آسانسور بیش از حد باشد.

راه حل:

• تمیز کردن اینورتر: فن‌ها و هیت‌سینک‌ها را به طور منظم از گرد و غبار تمیز کنید.
• بهبود تهویه: از تهویه مناسب در کابین تابلو فرمان اطمینان حاصل کنید.
• بررسی فن‌ها: از عملکرد صحیح فن‌های خنک‌کننده اینورتر مطمئن شوید.

خطای جریان زمین (Ground Fault) اینورتر آسانسور

کد ارور GF, GFD: این خطا زمانی رخ می‌دهد که جریان الکتریکی به جای برگشت از مسیر اصلی، از طریق بدنه (زمین) به مدار بازگردد.

علل احتمالی:

• اتصال کوتاه به بدنه موتور: عایق‌بندی سیم‌پیچ‌های موتور آسیب دیده باشد.
• خرابی در کابل‌های موتور: کابل‌های موتور فرسوده یا آسیب دیده باشند.
• خرابی در فیلتر EMC: فیلتر الکترومغناطیسی (EMC) اینورتر آسیب دیده باشد.

راه حل:

• بررسی موتور و کابل‌ها: اتصالات و کابل‌های موتور را به دقت بررسی کنید.
• تست عایق‌بندی: با استفاده از یک میگر، عایق‌بندی سیم‌پیچ‌های موتور را تست کنید.
• تعویض قطعات معیوب: در صورت لزوم، کابل‌ها یا موتور را تعویض کنید.

خطای Encoder یا Pulse Fault

کد خطا EF, EP اینورتر آسانسور زمانی رخ می‌دهد که سیگنال‌های دریافتی از انکودر موتور، به دلیل اختلال یا خرابی، نامنظم باشند. انکودر وظیفه تشخیص موقعیت و سرعت دقیق موتور را دارد.

علل احتمالی:

• خرابی انکودر: خود انکودر آسیب دیده باشد.
• قطع شدن کابل انکودر: کابل اتصال انکودر به اینورتر قطع یا شل باشد.
• تداخل الکترومغناطیسی: نویزهای الکتریکی باعث اختلال در سیگنال انکودر شوند.

راه حل:

• بررسی اتصالات: اتصالات کابل انکودر را به دقت بررسی و محکم کنید.
• بررسی کابل: از سالم بودن و عدم آسیب به کابل انکودر اطمینان حاصل کنید.
• عایق‌سازی: کابل انکودر را از کابل‌های قدرت جدا کرده و در صورت لزوم از کابل شیلددار استفاده کنید.
• تعویض انکودر: در صورت خرابی، انکودر را تعویض کنید.

خطای پارامتر (Parameter Fault)

کد ارور PF اینورتر آسانسور زمانی رخ می‌دهد که پارامترهای ذخیره شده در حافظه اینورتر، به دلایل مختلفی مانند نوسانات برق، پاک یا تغییر یابند.

علل احتمالی:

• نوسانات برق: نوسانات شدید ولتاژ می‌تواند باعث آسیب به حافظه اینورتر شود.
• اشتباه در تنظیمات: پارامترها به صورت دستی و به اشتباه تغییر داده شده باشند.
• خرابی برد کنترل: برد کنترل اینورتر دچار مشکل شده باشد.

راه حل:

• ریست کردن به تنظیمات کارخانه: اینورتر را به تنظیمات اولیه کارخانه بازگردانید.
• تنظیم مجدد پارامترها: پارامترهای موتور و سیستم را با دقت مجدداً وارد کنید.
• تثبیت ولتاژ: از تثبیت‌کننده‌های ولتاژ (استابلایزر) برای محافظت از سیستم استفاده کنید.

کد خطاهای اینورتر آسانسور بر اساس برند آن

در جدول زیر کدهای ارور اینورتر آسانسور بر اساس برند آنها مشخص شده اند تا راحت تر بتوانید دلیل این مشکل را عیب یابی کنید و به رفع آن بپردازید.

برند	نمونه کد ارور اینورتر روی پنل	معادل عمومی	توضیح
Schneider Altivar (ATV312/ATV320/ATV630)	OCF، OVF، OHF، SCF، PHF، CFF، ILF	OC/OV/OH/SC/PH/CFG	ILF=خطای لینک داخلی، CFF=پیکربندی
Delta (VFD-EL/CP2000/C2000)	OC، OV، LV، OH، GFF، OLF، PHL	OC/OV/UV/OH/GF/OL/PH	PHL=Phase Loss
INVT (Goodrive GD20/GD200A/GD300)	E.oC، E.oU، E.Uu، E.oH، E.gF، E.PH، E.Sr	OC/OV/UV/OH/GF/PH/Stall	Sr=Stall/Slip
Yaskawa (V1000/A1000)	oC، oH1، LU، oV، CPFxx، bb	OC/OH/UV/OV/CFG/برک	CPFxx=خطای کنترل/پارامتر، bb=Brake
Siemens (MICROMASTER/SINAMICS)	F00x/F30xx، A01xx	Fault/Alarm عمومی	نیازمند جدول کد سازنده؛ F=Fault، A=Alarm
Fuji (FRENIC)	OC، OV، UV، OH، OL، GF	OC/OV/UV/OH/OL/GF	مشابه جدول ۱
LS/LG (iG5A/iS7)	OC، OV، UV، OH، OL، GF، CPF	OC/OV/UV/OH/OL/GF/CFG	CPF=Config/Control Fault
Omron (JX/MX2)	OC، OV، UV، OH، OL، EF	OC/OV/UV/OH/OL/Encoder	EF=Encoder Feedback
KEB	Err…، F…	Fault عمومی	ارجاع به لیست Fault کدهای KEB

کلام آخر

شناخت و درک خطاهای اینورتر آسانسور، اولین گام برای حفظ عملکرد بهینه و ایمنی سیستم است. اما بهترین استراتژی، پیشگیری از وقوع این خطاهاست. نگهداری و بازرسی‌های دوره‌ای آسانسور توسط تکنسین‌های مجرب، کالیبره کردن منظم اینورتر و استفاده از قطعات با کیفیت، می‌تواند عمر مفید آسانسور را به شدت افزایش دهد و از هزینه‌های غیرمنتظره جلوگیری کند. هرگز یک خطای ساده را نادیده نگیرید، زیرا ممکن است نشانه‌ای از یک مشکل جدی‌تر باشد. با آگاهی و اقدام به موقع، می‌توانید اطمینان حاصل کنید که آسانسور شما سال‌ها به صورت ایمن و بی‌نقص کار خواهد کرد.
