آسانسو ها به‌عنوان یکی از رایج‌ترین و ضروری‌ترین تجهیزات حمل‌ونقل عمودی در ساختمان‌ها، نیاز به سیستم‌های ایمنی پیشرفته دارند تا از بروز هرگونه حادثه و خسارت جلوگیری کنند. یکی از مهم‌ترین اجزای این سیستم‌های ایمنی آسانسور، شالتر ایمنی یا لیمیت سوئیچ است که به‌طور مستقیم با قطع جریان برق و توقف کابین در شرایط اضطراری، ایمنی سیستم آسانسور را تضمین می‌کند. در این مقاله، به بررسی انواع شالتر های آسانسور، نحوه عملکرد، مزایا و نحوه نصب آن‌ها خواهیم پرداخت.
شالتر پروانه ای آسانسور چیست؟

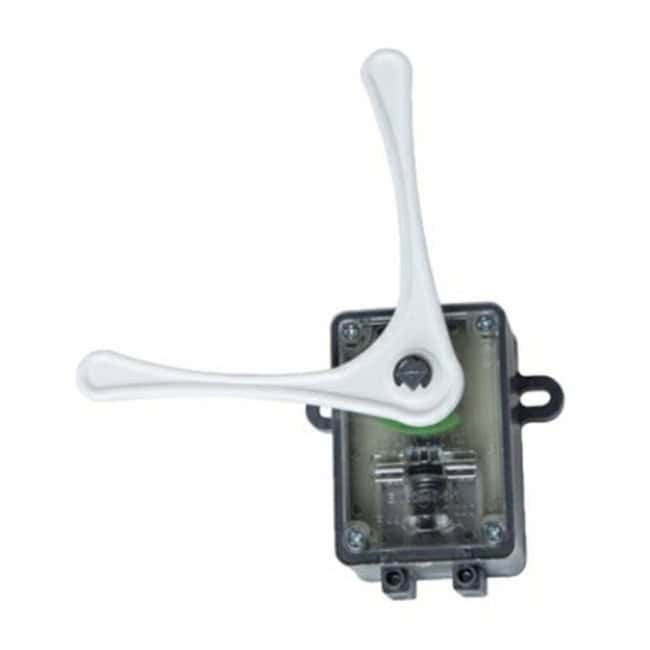

شالتر پروانه‌ای آسانسور، که همچنین با نام لیمیت سوئیچ پروانه‌ای شناخته می‌شود، یکی از اجزای حیاتی سیستم ایمنی در آسانسورها است. این قطعه مکانیکی به‌عنوان یک محدودکننده حرکت عمل می‌کند و وظیفه اصلی آن جلوگیری از حرکت بیش از حد کابین آسانسور یا وزنه به سمت سقف یا کف چاه آسانسور است. به عبارت دیگر، زمانی که کابین یا وزنه به حد مشخصی در مسیر خود برسد، شالتر پروانه‌ای وارد عمل می‌شود و با قطع جریان برق، سیستم آسانسور را متوقف می‌کند. این عمل از وقوع حوادثی نظیر سقوط کابین یا برخورد آن با سقف چاه جلوگیری می‌کند.
چرا به این قطعه پروانه ای میگویند؟

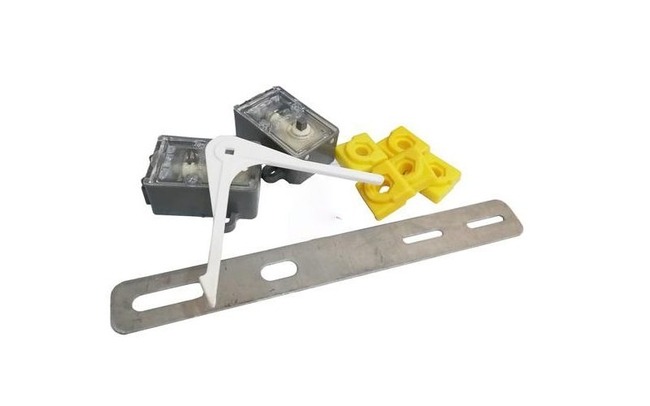

نام “پروانه‌ای” برای این شالتر به دلیل طراحی خاص آن است. شالتر پروانه‌ای دارای یک بازوی دو شاخه یا پره‌ای است که شبیه به بال‌های پروانه طراحی شده‌اند. این پره‌ها با حرکت کابین یا کادر وزنه برخورد می‌کنند و باعث فعال‌سازی کلید داخلی شالتر می‌شوند. به دلیل این طراحی فیزیکی، شالتر به‌راحتی و بدون نیاز به تجهیزات پیچیده، از وقوع حوادث جلوگیری می‌کند.
تفاوت شالتر پروانه ای با دیگر شالتر ها
شالتر پروانه‌ای از نظر عملکرد با شالترهای دیگر مانند شالترهای غلطکی یا لیمیت سوئیچ‌های ساده متفاوت است. در شالتر پروانه‌ای، عملکرد مکانیکی به‌طور مستقیم وابسته به برخورد فیزیکی با کابین یا وزنه است، در حالی که شالترهای دیگر مانند شالترهای غلطکی بیشتر با تغییر موقعیت چاه یا قطعات داخلی کابین فعال می‌شوند. از نظر ظاهری نیز، شالتر پروانه‌ای طراحی ساده‌تری دارد و نسبت به سایر شالترها در فضاهای کوچک‌تر نصب می‌شود. این شالتر به‌دلیل نوع عملکرد و طراحی، معمولاً در پروژه‌های ساختمانی با محدودیت فضای نصب بسیار کاربرد دارد.
طریقه عملکرد شالتر ایمنی آسانسور
شالتر ایمنی آسانسور یک سیستم مکانیکی است که به‌صورت فیزیکی با حرکت کابین یا وزنه درگیر می‌شود. زمانی که کابین از حد مشخصی بیشتر بالا یا پایین می‌رود، بازوی شالتر (که معمولاً به‌صورت پروانه‌ای یا غلطکی است) به قطعه‌ای در سیستم برخورد می‌کند. این برخورد موجب فعال‌سازی یک کلید داخلی می‌شود که باعث قطع مدار الکتریکی و توقف حرکت آسانسور می‌شود. این عملکرد مکانیکی به‌طور مستقیم و بدون نیاز به هیچ‌گونه واسطه‌ای، در شرایط اضطراری به‌سرعت عمل می‌کند.
نحوه عملکرد شالتر در مدار فرمان آسانسور
در مدار فرمان، شالتر ایمنی به‌عنوان یک کلید یا سوییچ اضطراری عمل می‌کند. هنگامی که شالتر فعال می‌شود، مدار فرمان آسانسور را قطع کرده و سیگنالی برای توقف حرکت کابین ارسال می‌کند. در بسیاری از سیستم‌ها، این سیگنال به‌صورت فوری به تابلو فرمان ارسال می‌شود و تمامی دستورهای حرکتی دیگر را مسدود می‌کند. این قطع فوری جریان برق باعث جلوگیری از آسیب به موتور، کابل‌ها یا سایر اجزای سیستم آسانسور می‌شود.
تأثیر شالتر بر توقف اضطراری آسانسور
یکی از وظایف کلیدی شالتر ایمنی، فراهم کردن توقف اضطراری است. در شرایطی که سایر سیستم‌های ایمنی یا کنترل دچار نقص شوند، شالتر آخرین خط دفاعی در برابر وقوع حادثه است. اگر کابین به‌طور ناگهانی به محدوده خطرناک حرکت کند، شالتر ایمنی به‌طور فوری وارد عمل می‌شود و جریان برق را قطع می‌کند. این توقف ناگهانی از خطرات احتمالی مانند سقوط کابین یا برخورد آن با دیوار چاه جلوگیری می‌کند. بنابراین، شالتر به‌عنوان یک سیستم محافظ حیاتی در ایمنی آسانسور عمل می‌کند.
انواع شالتر آسانسور
شالترهای ایمنی آسانسور در انواع مختلفی طراحی می‌شوند که هرکدام با توجه به نیاز خاص سیستم و شرایط پروژه انتخاب می‌شوند. در این بخش به معرفی انواع مختلف شالترهای مورد استفاده در آسانسورها می‌پردازیم.
- شالتر پروانه‌ای (لیمیت سوئیچ پروانه‌ای): شالتر پروانه‌ای همانطور که قبلاً توضیح دادیم، طراحی ساده‌ای دارد و به‌طور مستقیم با حرکت کابین یا وزنه درگیر می‌شود. این شالتر به دلیل ساختار فیزیکی خود، در فضاهای محدود نصب می‌شود و معمولاً برای سیستم‌های ایمنی پایه مناسب است. این نوع شالتر عملکرد سریعی دارد و در مواقع اضطراری به‌راحتی فعال می‌شود.

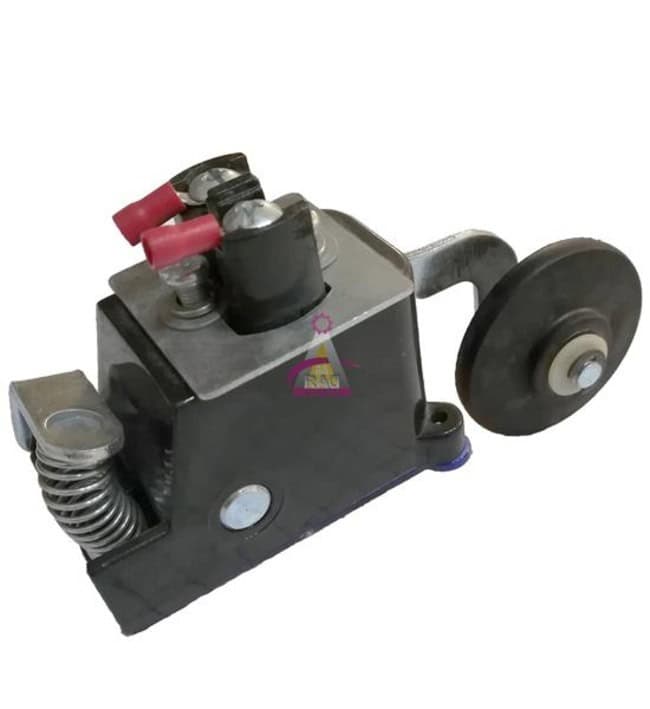

- شالتر غلطکی (لیمیت سوئیچ غلطکی): شالتر غلطکی یکی دیگر از انواع متداول لیمیت سوئیچ‌ها در آسانسورها است که به‌طور معمول برای تشخیص حرکت افقی و عمودی کابین یا وزنه استفاده می‌شود. این شالتر دارای یک غلطک است که هنگام تماس با دیوار یا قطعات داخلی کابین، کلید را فعال می‌کند و باعث قطع مدار می‌شود. شالترهای غلطکی معمولاً در سیستم‌های پیچیده‌تر و در مواردی که نیاز به دقت بالاتر در تشخیص حرکت باشد، استفاده می‌شوند.
- شالتر درب: این شالتر معمولاً در قسمت درب آسانسور نصب می‌شود و وظیفه دارد تا از بسته شدن درب‌ها و حرکت آسانسور تا زمانی که درب‌ها به‌طور کامل بسته نشده‌اند، جلوگیری کند. این شالترها اغلب در سیستم‌های ایمنی پیشرفته و در مواردی که از سرعت حرکت بالاتر استفاده می‌شود، مورد نیازند.
- شالتر چاهک (چاه آسانسور: شالتر چاهک که در قسمت چاه آسانسور نصب می‌شود، برای تشخیص حرکت بیش از حد کابین در طول مسیر عمودی چاه طراحی شده است. این شالتر معمولاً برای جلوگیری از حرکت بیش از حد کابین یا وزنه به پایین‌ترین یا بالاترین نقطه چاه به‌کار می‌رود.
- شالتر دیجیتال یا الکترونیکی: با پیشرفت تکنولوژی، برخی از شالترها به‌صورت دیجیتال و الکترونیکی طراحی شده‌اند. این نوع شالترها معمولاً برای سیستم‌های کنترل پیشرفته و آسانسورهای جدیدتر استفاده می‌شوند. آن‌ها دارای حسگرهای الکترونیکی هستند که با تشخیص تغییرات دقیق در وضعیت کابین یا وزنه، عملیات قطع جریان را انجام می‌دهند.
شالتر پروانه ای بهتر است یا شالتر غلطکی؟
زمانی که صحبت از انتخاب بین شالتر پروانه‌ای و شالتر غلطکی می‌شود، چند عامل باید مورد بررسی قرار گیرد. این انتخاب بستگی به نیاز پروژه، فضای موجود و پیچیدگی سیستم ایمنی آسانسور دارد. در این بخش به مقایسه این دو نوع شالتر از جنبه‌های مختلف خواهیم پرداخت.
شالتر پروانه‌ای به‌دلیل طراحی ساده‌تر و فشرده‌تری که دارد، نصب راحت‌تری دارد. معمولاً برای فضاهای محدودتر مناسب است و به‌راحتی می‌توان آن را در اکثر محیط‌ها نصب کرد. از طرف دیگر، شالتر غلطکی ممکن است نیاز به تنظیمات دقیق‌تری داشته باشد و در فضاهای بزرگ‌تر یا سیستم‌های پیچیده‌تر عملکرد بهتری داشته باشد.
شالتر غلطکی معمولاً دقت بالاتری دارد، چرا که با حرکت دقیق‌تر اجزای داخلی آسانسور در ارتباط است و می‌تواند تغییرات ریزتر را شناسایی کند. این شالتر معمولاً برای آسانسورهای پیشرفته‌تر که نیاز به دقت بیشتری دارند، مناسب‌تر است. اما شالتر پروانه‌ای با وجود عملکرد ساده و سریع، در مواقع اضطراری عملکرد سریعتری دارد.
کدام شالتر برای پروژه شما بهتر است؟
اگر در یک پروژه نیاز به سیستم ایمنی ساده و سریع با هزینه کمتر دارید، شالتر پروانه‌ای گزینه مناسبی است. اما اگر سیستم آسانسور پیچیده‌تر باشد و نیاز به دقت و حساسیت بیشتری داشته باشید، شالتر غلطکی می‌تواند انتخاب بهتری باشد.
نحوه نصب شالتر ایمنی آسانسور

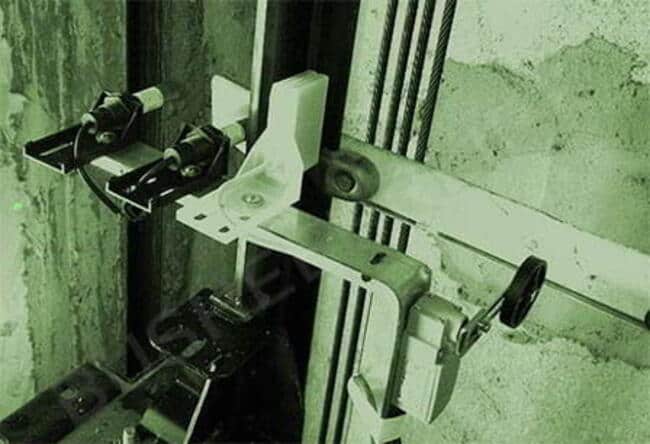

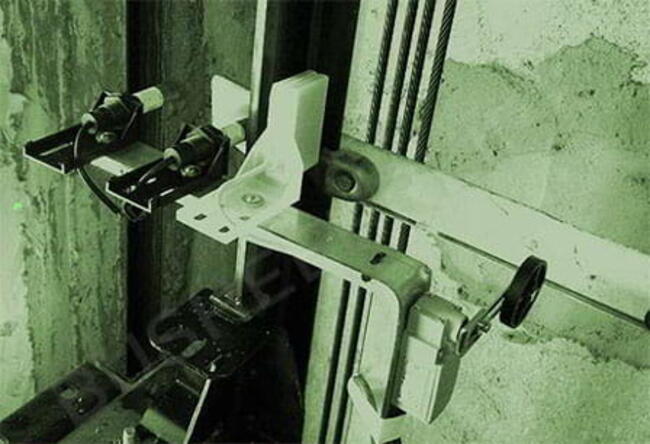

نصب شالتر ایمنی آسانسور یک فرآیند حساس است. ابتدا باید محل دقیق نصب شالتر مشخص شود. برای شالترهای پروانه‌ای، معمولاً این قطعه در نزدیکی بالاترین و پایین‌ترین نقطه حرکت کابین یا وزنه قرار می‌گیرد، زیرا این نقاط برای جلوگیری از حرکت بیش از حد طراحی شده‌اند. پس از انتخاب محل، شالتر باید به‌طور صحیح و با دقت در محل تعیین‌شده نصب شود، به‌طوری که بازو یا غلطک شالتر با کابین یا وزنه در تماس قرار بگیرد. این تماس باید به‌گونه‌ای باشد که شالتر به محض حرکت غیرمجاز کابین یا وزنه، فعال شده و جریان برق را قطع کند.
پس از نصب فیزیکی شالتر، اتصال آن به مدار فرمان آسانسور ضروری است. در این مرحله باید سیم‌کشی‌ها به‌درستی انجام شود تا وقتی شالتر فعال می‌شود، سیستم ایمنی به‌طور خودکار عملیات قطع جریان را انجام دهد. بعد از این مراحل، تست و تنظیمات نهایی بسیار مهم است. برای اطمینان از عملکرد صحیح، باید حرکت کابین یا وزنه شبیه‌سازی شود و بررسی شود که شالتر به‌درستی فعال می‌شود و سیستم را متوقف می‌کند. در نهایت، تست‌های نهایی برای بررسی صحت عملکرد سیستم ایمنی شالتر انجام می‌شود تا از هرگونه نقص احتمالی جلوگیری شود. تمامی این مراحل باید با دقت و رعایت استانداردها انجام شود تا ایمنی آسانسور به‌طور کامل تأمین گردد.
ارتباط شالتر با مدار ایمنی آسانسور
شالتر یا لیمیت سوئیچ، به‌عنوان یکی از اجزای اصلی مدار ایمنی آسانسور، نقش بسیار مهمی در حفاظت از سیستم ایفا می‌کند. در این بخش، به بررسی ارتباط شالتر با مدار ایمنی و نحوه تعامل آن با دیگر اجزای سیستم می‌پردازیم.
۱. نقش شالتر آسانسور در مدار فرمان
شالتر ایمنی به‌طور معمول در مدار فرمان آسانسور قرار می‌گیرد. این قطعه به‌صورت یک کلید عمل کرده و هنگامی که کابین یا وزنه از محدوده مجاز خود فراتر می‌رود، مدار را قطع کرده و باعث توقف سیستم می‌شود. این قطعه یکی از آخرین خطوط دفاعی در برابر خطرات احتمالی است که می‌تواند از وقوع حوادث جلوگیری کند.
۲. شالتر به‌عنوان بخشی از سیستم قطع اضطراری
شالتر به‌عنوان یک جزء حیاتی در سیستم قطع اضطراری عمل می‌کند. هنگامی که دیگر سیستم‌های ایمنی قادر به عملکرد درست نباشند، شالتر با قطع جریان برق، از ادامه حرکت کابین یا وزنه جلوگیری کرده و مانع از بروز حوادث می‌شود. این ویژگی باعث می‌شود که شالتر در مواقع اضطراری عملکرد سریع و دقیقی داشته باشد.
۳. تعامل با سایر اجزای ایمنی
شالتر ایمنی با سایر اجزای ایمنی آسانسور مانند ترمزهای اضطراری، سنسورها و دیگر سوئیچ‌ها تعامل دارد. به‌طور مثال، شالتر ممکن است در کنار سنسورهای سرعت یا حرکت، یک مجموعه ایمنی یکپارچه را تشکیل دهد. در این صورت، شالتر به‌عنوان یکی از اجزای اصلی به سایر سیستم‌ها کمک می‌کند تا از وقوع خطرات جلوگیری کنند.
۴. نقش شالتر ایمنی در تأسیسات الکتریکی
شالتر به‌طور مستقیم با مدارهای الکتریکی در ارتباط است و در زمان‌های خاص، جریان برق را قطع می‌کند. این ویژگی در مواقع اضطراری بسیار ضروری است، زیرا از وقوع خسارت‌های الکتریکی و آسیب به موتور یا دیگر تجهیزات جلوگیری می‌کند.
عوامل موثر بر قیمت شالتر ایمنی آسانسور
قیمت شالتر ایمنی آسانسور تحت تأثیر چندین عامل مختلف قرار دارد که در اینجا به برخی از مهم‌ترین آن‌ها اشاره می‌کنیم:
- نوع شالتر: نوع شالتر (پروانه‌ای، غلطکی، دیجیتال و …) تأثیر زیادی بر قیمت دارد. شالترهای پروانه‌ای معمولاً ارزان‌تر از شالترهای دیجیتال یا پیچیده‌تر هستند. همچنین، شالترهای داخلی به‌طور معمول قیمت پایین‌تری نسبت به شالترهای خارجی دارند.
- کیفیت و مواد ساخت: شالترهای با کیفیت بالا و ساخته شده از مواد مقاوم و استانداردهای بالا، قیمت بالاتری دارند. مواد به‌کار رفته در ساخت شالتر، مانند فولاد ضدزنگ، پلاستیک فشرده و سایر متریال‌های مقاوم، مستقیماً بر قیمت آن تأثیر می‌گذارند.
- برند و تولیدکننده: برندهایی که به‌عنوان پیشرو در تولید سیستم‌های ایمنی شناخته می‌شوند، معمولاً محصولات گران‌تری ارائه می‌دهند. برندهای معتبر با تضمین کیفیت و گارانتی بلندمدت معمولاً قیمت بالاتری دارند.
- ویژگی‌های اضافی: برخی شالترها دارای ویژگی‌های اضافی مانند سیستم‌های ایمنی پیشرفته، سنسورها و اتصالات هوشمند هستند که می‌توانند قیمت آن‌ها را افزایش دهند.
- میزان تقاضا و عرضه: در بازار ایران، تقاضا برای شالترهای ایمنی با توجه به ساخت و نصب آسانسورها به‌شدت متغیر است. در شرایطی که تقاضا بالا باشد، قیمت‌ها نیز افزایش می‌یابد. عرضه محدود یا واردات شالترهای خاص نیز می‌تواند قیمت‌ها را تحت تأثیر قرار دهد.
برندهای رایج شالتر آسانسور در بازار ایران
در بازار ایران، برندهای مختلفی از شالترهای ایمنی آسانسور وجود دارند که هریک ویژگی‌ها و قیمت‌های خاص خود را دارند. در اینجا به معرفی برخی از برندهای معتبر می‌پردازیم:
- برندهای داخلی:
- شالترهای ایران‌الکتریک: یکی از برندهای شناخته‌شده داخلی است که شالترهای ایمنی را با قیمت مناسب و کیفیت استاندارد تولید می‌کند. این شالترها معمولاً برای پروژه‌های ساختمانی متوسط و بزرگ مناسب هستند.
- شالترهای پارس‌الکتریک: برند دیگری است که شالترهای ایمنی با کیفیت و قیمت مناسب عرضه می‌کند. این برند در بازار ایران شناخته شده است و بیشتر در پروژه‌های خانگی و تجاری کاربرد دارد.
- برندهای خارجی:
- Schneider Electric: این برند معتبر جهانی در تولید شالترهای ایمنی و دیگر تجهیزات الکتریکی شهرت دارد. شالترهای برند Schneider Electric به دلیل کیفیت بالا و قابلیت اطمینان، قیمت‌های بالاتری دارند.
- Siemens: یکی از بزرگ‌ترین تولیدکنندگان تجهیزات صنعتی است که شالترهای ایمنی خود را با استانداردهای بین‌المللی تولید می‌کند. این برند در پروژه‌های بزرگ و بین‌المللی کاربرد زیادی دارد.
- Mitsubishi: شالترهای ایمنی تولید شده توسط Mitsubishi هم جزء بهترین‌ها در بازار جهانی هستند و معمولاً در پروژه‌های خاص و نیازمند تکنولوژی پیشرفته به‌کار می‌روند.
مقایسه شالتر داخلی و خارجی
انتخاب بین شالترهای داخلی و خارجی معمولاً بستگی به نیاز پروژه و بودجه دارد. در اینجا چند تفاوت اصلی بین شالترهای داخلی و خارجی را بررسی می‌کنیم:
- کیفیت و استاندارد: شالترهای خارجی معمولاً از کیفیت بالاتر و استانداردهای بین‌المللی پیروی می‌کنند. این شالترها به‌ویژه در پروژه‌های حساس و با نیازهای خاص ترجیح داده می‌شوند. شالترهای داخلی نیز کیفیت خوبی دارند اما معمولاً به‌اندازه شالترهای برندهای بین‌المللی دارای ویژگی‌های پیشرفته نیستند.
- قیمت: شالترهای داخلی به‌طور معمول ارزان‌تر از شالترهای خارجی هستند. این تفاوت قیمت عمدتاً به دلیل هزینه‌های تولید، واردات و استانداردهای بالای شالترهای خارجی است. برای پروژه‌هایی با بودجه محدود، شالترهای داخلی انتخاب مناسبی هستند.
- دسترس‌پذیری و خدمات پس از فروش: شالترهای داخلی به‌دلیل تولید در داخل کشور، خدمات پس از فروش سریع‌تر و راحت‌تری دارند. از طرف دیگر، شالترهای خارجی ممکن است نیاز به واردات و زمان بیشتری برای دریافت خدمات داشته باشند، البته این بستگی به برند و نمایندگی‌های آن دارد.
- تنوع و فناوری: شالترهای خارجی معمولاً از تکنولوژی‌های پیشرفته‌تر و تنوع بیشتری برخوردارند. برای پروژه‌هایی که نیاز به ویژگی‌های خاص دارند، مانند شالترهای دیجیتال یا شالترهایی با سنسورهای هوشمند، انتخاب برندهای خارجی می‌تواند گزینه مناسب‌تری باشد.
سخن پایانی
در نهایت، شالتر ایمنی یا لیمیت سوئیچ آسانسور، به‌عنوان یک قطعه کلیدی و ضروری در سیستم‌های ایمنی آسانسور شناخته می‌شود. این قطعه با قطع جریان برق و جلوگیری از حرکت کابین در شرایط غیرمجاز، نقش حیاتی در ایمنی ساختمان و جان افراد ایفا می‌کند. انتخاب شالتر مناسب، نصب دقیق و نگهداری صحیح آن، تأثیر مستقیمی بر عملکرد آسانسور و افزایش طول عمر آن دارد. با توجه به انواع مختلف شالترها، از جمله شالتر پروانه‌ای و شالتر غلطکی، باید بر اساس نیاز و شرایط فنی هر پروژه، بهترین گزینه را انتخاب کرد. رعایت اصول ایمنی در نصب و استفاده از شالتر، می‌تواند از بروز خطرات جدی و هزینه‌های تعمیراتی جلوگیری کند و آسایش خاطر کاربران را فراهم کند.
