یکی از قطعات کلیدی در آسانسور ها، “پارک پلیت” نام دارد. این قطعه که بهویژه در آسانسورهای گیرلس (بدون گیربکس) و روم لس (بدون موتورخانه) جایگاه ویژهای پیدا کرده است، وظایف حیاتی کنترل سرعت، قفل کردن ایمن و توقف مکانیکی کابین را بر عهده دارد. در این مقاله از شرکت آسانسور افلاک مهر، به بررسی دقیق پارک پلیت آسانسور، عملکرد، اجزا، استانداردهای نصب و اهمیت آن در تضمین ایمنی و عملکرد صحیح آسانسورهای مدرن خواهیم پرداخت. با ما همراه باشید تا با این قطعه مهم بیشتر آشنا شوید.

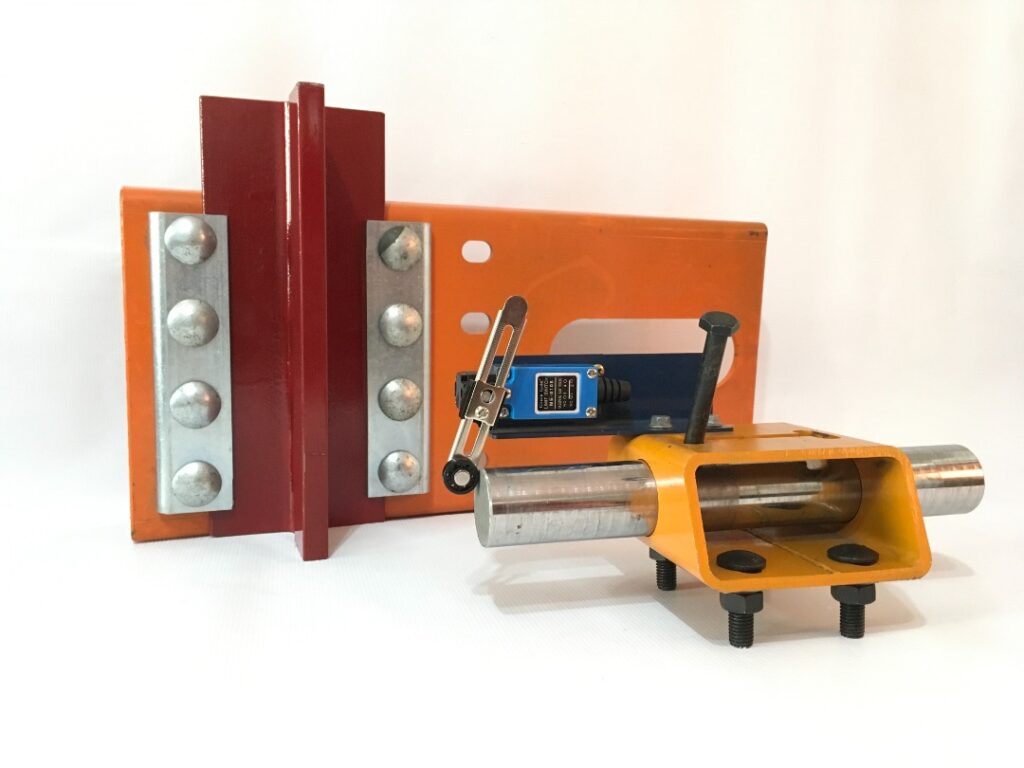

پارک پلیت آسانسور چیست؟
پارک پلیت آسانسور، قطعهای حیاتی در آسانسور گیرلس و روم لس است که کنترل سرعت کابین، قفل کردن آن به ریل و توقف مکانیکی کابین را بر عهده دارد. این قطعه جایگزین گیربکس در موتور آسانسور شده و به سرویس کاران اجازه میدهد که هنگام سرویس و تنظیم موتور، کابین را به صورت ایمن قفل کنند و مانع حرکت ناخواسته آن شوند.
به عبارت ساده، پارک پلیت آسانسور تضمین میکند که کابین آسانسور حتی با بیشترین سرعت و حداکثر وزن بار، ثابت و ایمن باقی بماند.
پارک پلیت، همانطور که اشاره شد، قطعهای ضروری در آسانسورهای گیرلس و روم لس محسوب میشود. در این نوع آسانسورها که به دلیل مزایایی همچون راندمان بالا، صدای کم و اشغال فضای کمتر، به گزینهای محبوب تبدیل شدهاند، پارک پلیت وظایف چندگانهای را بر عهده دارد که به شرح زیر است:
کنترل دقیق سرعت کابین: پارک پلیت در کنار سیستمهای پیشرفته درایو و ترمز الکتریکی، به تنظیم و حفظ سرعت ایمن و یکنواخت کابین آسانسور در طول مسیر حرکت کمک میکند.
قفلکننده مکانیکی ایمن: یکی از مهمترین وظایف این قطعه، قفل کردن مکانیکی و مطمئن کابین به ریلهای راهنما است. این امر بهویژه در زمان انجام سرویس، نگهداری و تعمیرات آسانسور اهمیت بسیار زیادی دارد و از هرگونه حرکت ناخواسته کابین جلوگیری میکند و ایمنی تکنسینها را تضمین مینماید.
توقف مکانیکی اضطراری: پارک پلیت به عنوان یک سیستم ترمز مکانیکی ثانویه عمل کرده و در شرایط اضطراری یا هنگام نیاز به توقف کابین برای انجام تعمیرات، یک لایه ایمنی مضاعف فراهم میکند.
جایگزین عملکرد گیربکس در کنترل سرعت: در آسانسورهای سنتی، گیربکس وظیفه کنترل سرعت موتور و انتقال قدرت با گشتاور مناسب را بر عهده داشت. در آسانسورهای گیرلس و روم لس، پارک پلیت با همکاری سایر اجزا، نقش مشابهی در کنترل سرعت کابین بدون نیاز به گیربکس ایفا میکند.
« خرید آسانسور روملس »
پارک پلیت آسانسور چگونه کار میکند؟
پارک پلیت آسانسور روی ریل آخرین ایستگاه آسانسور نصب میشود و با ترکیب اجزای ثابت و متحرک، حرکت کابین را کنترل میکند. عملکرد آن شامل موارد زیر است:
- ثابت نگه داشتن کابین: حتی در حداکثر سرعت و بار.
- قفل کردن کابین به ریل: جلوگیری از حرکت ناخواسته هنگام سرویس یا بارگیری.
- قطع سری استپ ایمنی با میکروسوئیچ: فعال شدن خودکار هنگام نیاز.
- کنترل دستی یا اتوماتیک: سرویس کاران میتوانند به صورت دستی کابین را قفل کنند یا سیستم بهصورت خودکار عمل کند.
همچنین، هنگام نصب، کابین باید فاصلهای معادل ۱۸۰ سانتیمتر با سقف چاله آسانسور داشته باشد تا عملکرد ایمن سیستم تضمین شود.

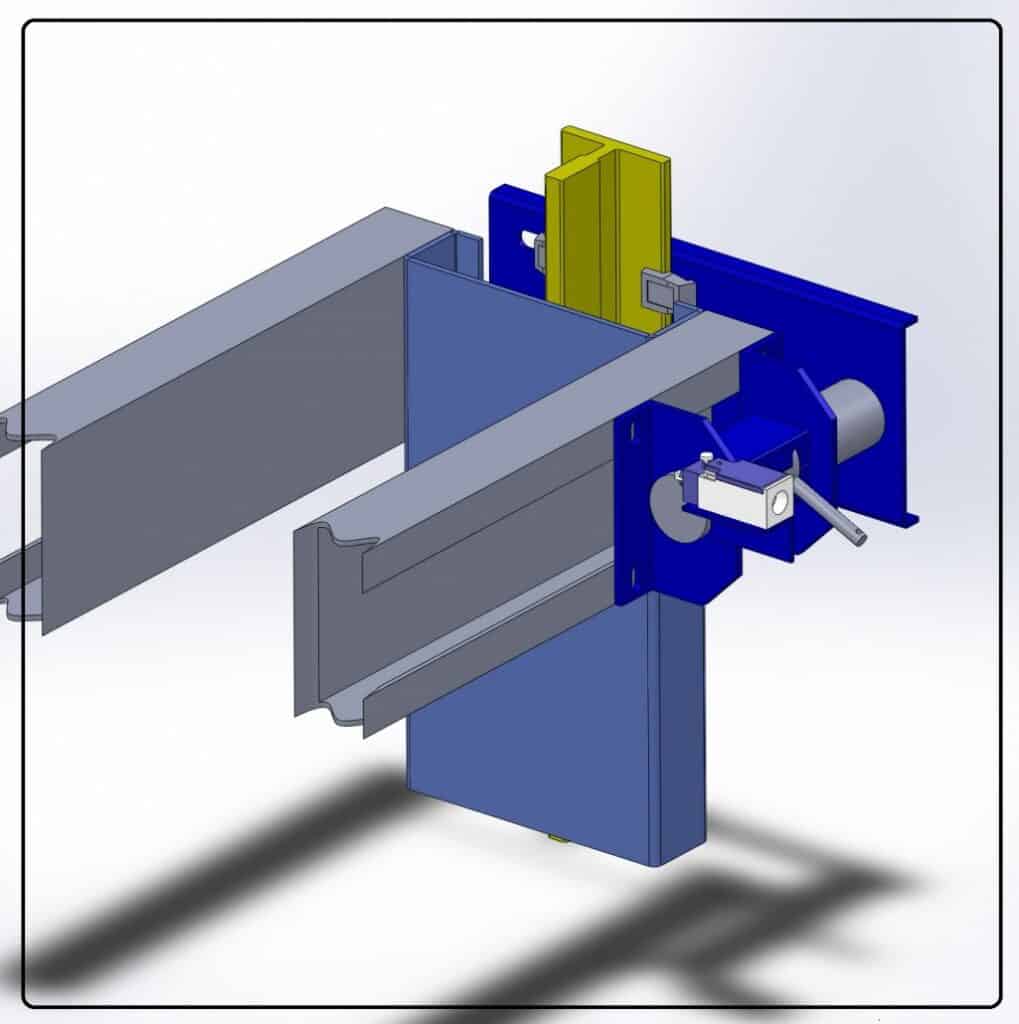

اجزای اصلی پارک پلیت و نحوه تعامل آنها:
پارک پلیت از دو جزء اصلی تشکیل شده است که با همکاری یکدیگر وظایف محوله را انجام میدهند:
جزء ثابت (نصبشده بر روی ریل): این بخش معمولاً از یک ورق فلزی با ضخامت ۵ تا ۷ میلیمتر ساخته میشود که از استحکام و دوام بالایی برخوردار است. بر روی این ورق، یک حفره با قطر ۳۰ تا ۵۰ میلیمتر تعبیه شده است. محل دقیق نصب این قطعه بر روی ریلهای راهنمای کابین، بسته به طراحی و مشخصات فنی آسانسور تعیین میشود.
جزء متحرک (متصل به یوک کابین): این بخش به ساختار یوک کابین متصل شده و شامل یک شفت متحرک با قطری دقیقاً متناسب با حفره موجود در جزء ثابت است. هنگامی که سیستم پارک پلیت فعال میشود، این شفت به داخل حفره جزء ثابت وارد شده و به صورت مکانیکی کابین را به ریل قفل میکند.
علاوه بر این دو جزء اصلی، یک میکروسوئیچ ایمنی نیز جزء لاینفک سیستم پارک پلیت است. وظیفه این میکروسوئیچ، قطع کردن مدار ایمنی (Safety Circuit) آسانسور به محض فعال شدن پارک پلیت و قفل شدن کابین است. این امر تضمین میکند تا زمانی که پارک پلیت در حالت فعال قرار دارد، آسانسور به هیچ عنوان قادر به حرکت نخواهد بود و ایمنی پرسنل سرویس و نگهداری در حین کار بر روی سیستم تامین میشود.
چرا استفاده از پارک پلیت در آسانسورهای مدرن ضروری است؟
استفاده از پارک پلیت در آسانسورهای مدرن، بهویژه در مدلهای گیرلس و روملس، به عنوان یک ضرورت انکارناپذیر در طراحی و بهرهبرداری ایمن از این سیستمها شناخته میشود. این قطعه مکانیکی نقش حیاتی در تضمین ایمنی پرسنل سرویس و نگهداری ایفا میکند، چراکه با قفل کردن مکانیکی کابین، از حرکت ناگهانی آن جلوگیری کرده و محیطی امن برای انجام بازرسی، تعمیر و تنظیمات فراهم میآورد. همچنین پارک پلیت به عنوان یک ترمز پشتیبان در شرایطی که نقص فنی در ترمز الکتریکی یا درایو موتور رخ دهد، مانع از لغزش یا حرکت غیرمنتظره کابین میشود. در مواقع اضطراری مانند قطع برق، وجود پارک پلیت میتواند با ثابت نگه داشتن کابین، سطح ایمنی سیستم را بهطور قابلتوجهی افزایش دهد. علاوه بر این، نصب صحیح و عملکرد مناسب پارک پلیت یکی از الزامات اصلی در دریافت تاییدیههای ایمنی و استانداردهای بینالمللی برای آسانسورهای فاقد موتورخانه است. بنابراین، پارک پلیت نهتنها یک مؤلفه فنی بلکه یک ضرورت حیاتی برای اطمینان از عملکرد ایمن و قانونی آسانسورهای مدرن محسوب میشود.
نصب پارک پلیت در آسانسورهای گیرلس و روم لس:
نصب صحیح پارک پلیت از اهمیت فوقالعادهای برخوردار است و باید مطابق با استانداردهای ملی و بینالمللی انجام شود. برخی از مهمترین این استانداردها و نکات عبارتند از:
استحکام و ظرفیت تحمل بار: پارک پلیت باید از مواد مستحکم ساخته شده و توانایی تحمل وزن کامل کابین به همراه حداکثر ظرفیت بار مجاز (معمولاً تا ۲۱ نفر) را داشته باشد.
توانایی توقف در حداکثر سرعت و بار: این قطعه باید قادر به توقف ایمن کابین در شرایط حداکثر سرعت و با حداکثر بار مجاز باشد.
فاصله ایمن توقف از سقف چاه: پارک آسانسور باید بتواند کابین را در فاصلهای ایمن (حداکثر ۲ متر) از سقف چاه متوقف کند.
فاصله ایمن کابین پس از قفل شدن برای سرویس: پس از فعال شدن و قفل شدن کابین توسط پارک پلیت، باید حداقل ۱۸۰ سانتیمتر فضا بین سقف کابین و سقف چاه برای انجام امور سرویس و نگهداری فراهم باشد.
وجود میکروسوئیچ ایمنی: نصب یک میکروسوئیچ که به محض فعال شدن پارک پلیت، مدار ایمنی آسانسور را قطع کند، الزامی است.
توانایی نگهداری مطمئن کابین: پارک پلیت باید از توانایی کافی برای ثابت و محکم نگه داشتن کابین در حالت قفل شده برخوردار باشد.
امکان فعالسازی دستی و اتوماتیک: طراحی سیستم باید به گونهای باشد که امکان فعالسازی پارک پلیت هم به صورت دستی و هم به صورت اتوماتیک وجود داشته باشد.
وجود وسیله کنترل دستی (رویزیون): در زمان نصب و انجام سرویس آسانسور، وجود یک وسیله کنترل دستی ( جعبه رویزیون آسانسور ) برای حرکت دادن کابین در داخل چاه آسانسور ضروری است.
ایمنی دربهای دسترسی به چاه: تمامی دربهای دسترسی به چاه باید با کلید مخصوص باز شده و توسط سیستم ایمنی الکتریکی کنترل شوند تا از حرکت ناخواسته آسانسور در زمان باز بودن دربها جلوگیری شود.
کنترل حرکات الکتریکی از طریق رویزیون: تمامی حرکات الکتریکی کابین باید از طریق پنل رویزیون واقع بر روی کابین قابل کنترل باشد.
بازگشت به حالت عادی توسط متخصص: غیرفعال کردن پارک پلیت و بازگرداندن آسانسور به حالت عملکرد عادی باید توسط پرسنل متخصص و از خارج از چاه آسانسور انجام شود.
قیمت پارک پلیت آسانسور
قیمت پارک پلیت آسانسور به طور کلی یک محدوده متغیر است و به عوامل متعددی بستگی دارد. بر اساس بررسیهای انجام شده، قیمت حدودی این قطعه در بازار ایران معمولاً از حدود ۱,۶۹۰,۰۰۰ تومان تا ۲,۵۰۰,۰۰۰ تومان و بالاتر متغیر است.
عوامل کلیدی تأثیرگذار بر قیمت پارک پلیت عبارتند از:
- نوع آسانسور: پارک پلیت بیشتر در آسانسور گیرلس (بدون گیربکس) و روملس (بدون موتورخانه) استفاده میشود و قیمت آن بر اساس طراحی مورد نیاز برای این سیستمها تعیین میگردد.
- برند و تولیدکننده: برندهای مختلف ایرانی و خارجی با کیفیتهای ساخت متفاوت، قیمتهای مختلفی را برای محصول خود ارائه میدهند.
- جنس و کیفیت ساخت: استفاده از مواد اولیه با کیفیت بالاتر، پروفیل صنعتی یکپارچه، و دقت در ساخت (مانند برش لیزر) مستقیماً بر قیمت تأثیر میگذارد.
- ویژگیهای فنی: ظرفیت تحمل بار (که باید توانایی توقف کابین با حداکثر ظرفیت، معمولاً تا ۲۱ نفر، را داشته باشد) و وجود ویژگیهایی مانند میکروسوئیچهای قطع کننده سری ایمنی، میتواند در قیمتگذاری مؤثر باشد.
- نوسانات بازار ارز: از آنجایی که بخشهایی از مواد اولیه یا قطعات ممکن است وارداتی باشند، نوسانات نرخ ارز نیز بر قیمت نهایی تأثیرگذار است.
به دلیل اهمیت این قطعه در ایمنی آسانسور (به ویژه برای قفل کردن کابین هنگام سرویس و نگهداری)، توصیه میشود هنگام خرید، علاوه بر قیمت، به کیفیت ساخت و استاندارد بودن محصول توجه ویژه شود تا از خطرات و آسیبهای احتمالی جلوگیری گردد. بهتر است برای استعلام قیمت دقیق و بهروز، با فروشندگان و شرکتهای معتبر آسانسور تماس بگیرید.
کلام آخر
پارک پلیت، قطعهای حیاتی و غیرقابل چشمپوشی در آسانسورهای مدرن گیرلس و روم لس است. این قطعه پس از حذف گیربکس از سیستم محرکه آسانسور، وظیفه مهم کنترل سرعت و ایمنسازی کابین در حین سرویس و تعمیرات را بر عهده گرفته است. عملکرد صحیح و نصب استاندارد پارک پلیت نه تنها ایمنی پرسنل و کاربران آسانسور را تضمین میکند، بلکه یکی از الزامات اساسی برای اخذ تاییدیه نهایی و بهرهبرداری از آسانسور در ساختمانها محسوب میشود. بنابراین، توجه به کیفیت ساخت، نصب دقیق و بازرسیهای دورهای این قطعه از اهمیت بسزایی برخوردار است و تضمینکننده عملکرد ایمن و مطمئن آسانسور خواهد بود.
