آسانسور هیدرولیکی – آسانسور هیدرولیک
آسانسور هیدرولیکی یا آسانسور هیدرولیک یکی از انواع آسانسور پر کاربرد می باشد که شرکت آسانسور افلاک مهر به عنوان یکی از برترین مجری های طراحی، ساخت و اجرای آسانسورهای هیدرولیکی در تهران و کل کشور به حساب می آید. اگر قصد خرید اسانسور هیدرولیک را دارید می توانید برای مشاوره رایگان با ما تماس بگیرید.
تاریخچه آسانسور هیدرولیکی
پیدایش بالابرها در کنار پیشرفت روزافزون بشر و ورود به دنیای صنعت بسیار جالب است. چرا که آسانسور به عنوان یکی از اختراعات بشر از گذشته تاکنون و استفاده از روش های مختلف دستخوش تغییرات گسترده ای بوده است.
استفاده از نیروی بخار، توان هیدرولیکی و استفاده از قدرت الکتریکی از جمله این تغییرات بوده اند. این پیشرفت به حدی بوده که امروزه از هوش مصنوعی نیز در آن بهره می برند. اینکه این صنعت در آینده به چه شکلی تغییر کند شاید مشخص نباشد، اما زمان پیشرفت آن از گذشته تا به امروز بسیار سریع و چشمگیر بوده است.
اولین بار در قرن ۱۸ میلادی پس از کشف نیروی بخار، برای بالابرها از این نیرو استفاده شد. مخصوصا در معادن و کارخانجات از این روش بسیار استفاده می شد. اما در سال ۱۸۴۶ بود که جرثقیل هیدرولیکی توسط ویلیام آرمسترانگ اختراع و معرفی شد. ابتدا از این اختراع به منظور جابجایی محموله ها استفاده می شد.
این روش به قدری کارآمد و مفید بود که سریعا جایگزین همه بالابرهای بخار شد. چرا که نیرو و توان بالابر هیدرولیکی بسیار بیشتر از نوع بخار بود. پس از گسترش استفاده از بالابرها در ساختمان و جابجایی افراد از آسانسور هیدرولیک نیز بیشتر استفاده شد تا جایی که حتی امروزه نیز از مدل پیشرفته آن در ساختمان ها استفاده می شود.
بررسی آسانسور هیدرولیک
به طور کلی به آسانسورهایی که در آنها حرکت کابین به وسیله ایجاد فشار در روغن و نتیجتا انتقال این فشار به پیستون جک و بازو بسته شدن جک صورت میپذیرد، آسانسور هیدرولیکی میگوییم.
آسانسور هیدرولیک از یک مخزن روغن، یک پاوریونیت (Power Unit) برای پمپاژ کردن روغن، یک پیستون، تعدادی سنسور و برد کنترلی تشکیل شده است. در آسانسور هیدرولیک کابین آسانسور روی پیستون قرار دارد.
زمانی که درخواست حرکت به طبقه پایین یا بالا داده میشود، اطلاعات سنسورهای تشخیصدهنده طبقه کنونی با طبقه خواسته شده مقایسه و برحسب آن به شیر تنظیم فشار دستور داده میشود که فشار مایع را بیشتر یا کمتر کند؛ پس از آن بسته به فشار مایع داخل سیلندر، سطح پیستون جابهجا میشود. در نهایت این تغییر سطح پیستون، کابین سانسور را حرکت می دهد.

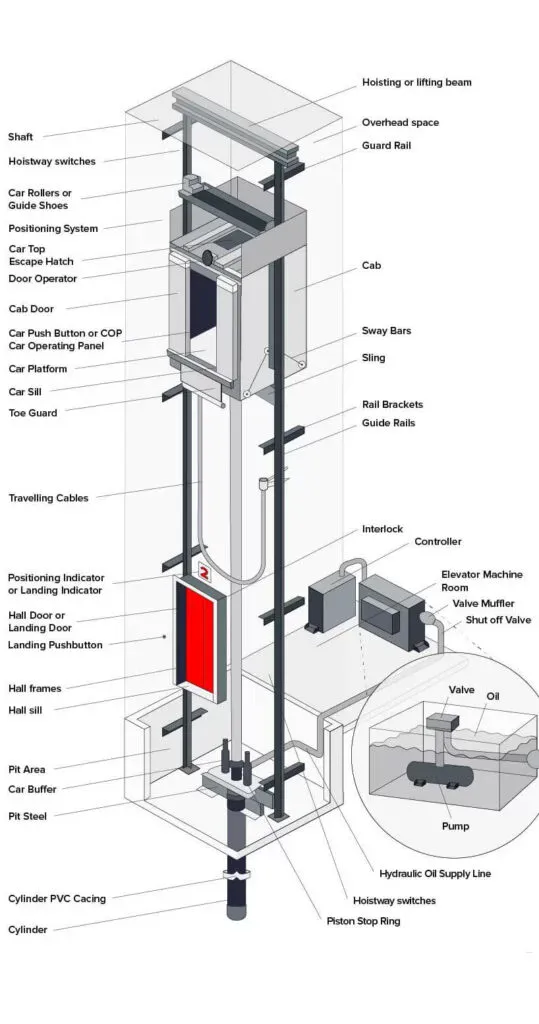

در دیاگرام روبرو کلیات مربوط به یک آسانسور هیدرولیکی با سیستم محرکه پاوریونیت و جک مستقیم از زیر را مشاهده میکنیم.
اجزای سیستم محرکه آسانسور هیدرولیک
پاوریونیت
پاوریونیت تولید کننده نیروی محرکه و ایجاد کننده فشار درون روغن به جهت پمپ شدن داخل جک میباشد که معمولا از تانک روغن، موتور غرق شده در روغن، پمپ و شیرهای کنترل جریان و فشار تشکیل میگردد.
جک
مجموعه سیلندر و پیستون که رابط تبدیل کننده نیروی هیدرولیکی به نیروی مکانیکی است و معمولا شامل سیلندر، پیستون، شیر کنترل فشار و جریان (رپچرولو) و پکینگ جک میباشد.
جکها میتوانند فقط از یک سیلندر و پیستون تشکیل نشده باشند. به عنوان مثال این امکان وجود دارد که درون پیستون یک پیستون دیگر نیر طراحی شده باشد که آن هم باز شود و مقدار بازشوی جک را بیشتر کند. به چنین جکی، جک ۲ استیج میگوییم. جکهای آسانسوری معمولا بیشتر از ۳ استیج نیستند که البته بسیار هم گران میشوند.
انواع آسانسور هیدرولیکی
آسانسور هیدرولیکی مستقیم
به سیستمهایی که انتقال نیرو از جک به کابین بدون هیچ واسطه ای صورت میپذیرد مستقیم میگوییم که خود این سیستمها شامل دو نوع زیر میباشند:
آسانسور هیدرولیکی مستقیم از زیر
در این سیستم که برخی آن را ایمنترین حالت آسانسور میدانند جک کاملا از زیر کابین، کابین را مهار کرده و با باز و بسته شدن جک کابین بالا و پایین میرود.(بسیار مورد استفاده در آسانسورهای خودروبر)
آسانسور هیدرولیکی مستقیم از بغل
جک در این سیستم از بغل کابین را میگیرد که نتیجتا نیاز به حفر چاه برای جاسازی جک کمتر میشود.
آسانسور های هیدرولیکی غیر مستقیم
در این سیستم نیروی محرکه جک توسط فلکهها و سیم بکسل به کابین منتقل میشود که نهایتا به طول جکهای کمتری نیاز میشود و همچنین معمولا در بغل کابین نصب میشود.
هرکدام از انواع بالا تعداد جکها میتواند یک یا دو جک، یک یا چند استیج باشند

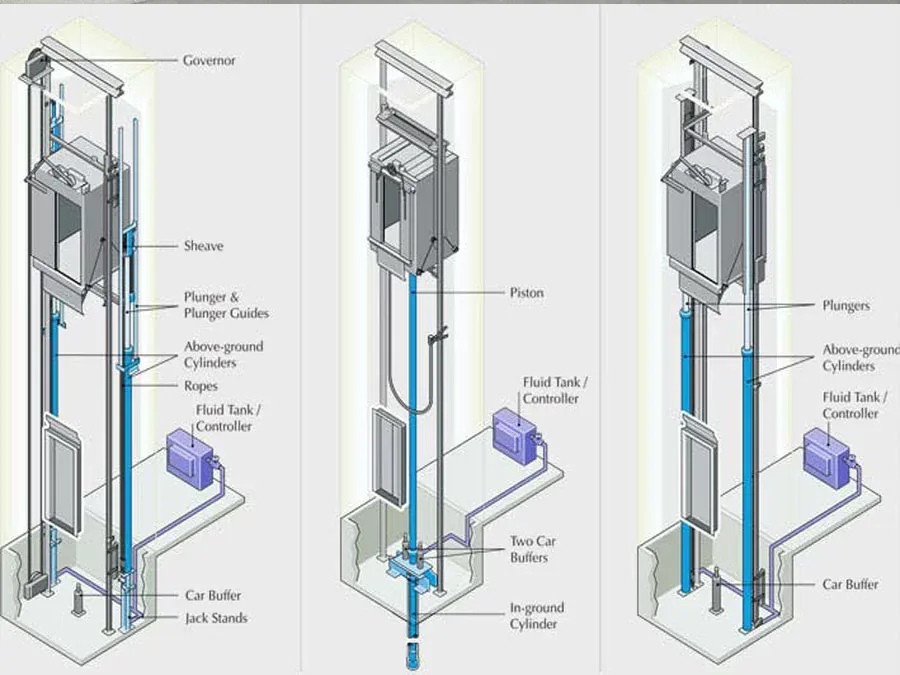

به عنوان مثال در شکل زیر:
آسانسور سمت راست ۲ جک مستقیم از بغل دارد.
آسانسور وسطی یک جک مستقیم از زیر دارد.
آسانسور سمت چپ ۲ جک غیر مستقیم از بغل دارد.
هیدرولیک با جک مستقیم
این نوع آسانسور، سیلندرهای هیدرولیک به داخل زمین کشیده شده و در داخل یک سوراخ حفر شده قرار می گیرند. کابین آسانسور بر روی پیستونی نصب میشود که در داخل سیلندر حرکت میکند و به صورت مستقیم به کابین وصل شده است
هیدرولیک با جک غیر مستقیم
آسانسور هیدرولیکی جک از بغل نوعی از آسانسور هیدرولیک است که در آن جک یا جک های هیدرولیک در کنار کابین آسانسور جانمایی می شوند. این نوع آسانسور می تواند بصورت جک غیرمستقیم نصب و اجرا شود.
همچنین در تناسب با ظرفیت بار و ابعاد کابین می توان آنها را با یک جک یا دو جک نصب کرده. مدل های دو جک در کنار را جک دوبل نیز می نامند. این نوع آسانسور پرکاربردترین آسانسور هیدرولیک است. مشخصات فنی جک و پاوریونیت آسانسور در تناسب با ظرفیت، طول مسیر و سرعت آسانسور تعیین می شوند.
