آهن کشی آسانسور یک فرآیند مهم در صنعت ساختمانی است که برای نصب و نگهداری آسانسورها انجام میشود. در این فرآیند، از قطعات آهنی استفاده میشود تا آسانسور را به دیوار یا سقف محل نصب متصل کنند. در ادامه به مراحل آهن کشی آسانسور پرداخته خواهد شد.
آهن کشی آسانسور چیست ؟
آهن کشی آسانسور یکی از اجزای سازه ی ساختمان است همچنین یکی از کارهای حساس در ساختمان میباشد.
آهن کشی باید به نحوی اجرا شود که در پایان کار ساختمان و بعد از نازک کاری درب آسانسور نسبت به لابی یا پاگرد به صورت شاقول و از هرجهت گونیا باشد تا لابی یا پاگرد ساختمان ظاهری زیبا داشته باشد.برای به حرکت در آوردن آسانسور، ستون ها را به صورت عمودی و کلافهایی که برای اتصال ستونها در جای آسانسور به کار گرفته میشود.
کابین آسانسور باید بتواند به راحتی از ستونها بالا و پایین بیاید و ستونها باید تمام بار وارده از سمت کابین را تحمل کنند و وزنه را ثابت نگهدارند.کیفیت آهن کشی آسانسور هر چقدر بالا باشد ایمنی آسانسور بیشتر شده و لرزش های آسانسور کاهش مییابد.
آهن کشی حکم قاب نگهدارنده برای کابین دارد پس میتوان گفت اگر آهن کشی انجام نشود آسانسور نه تنها هیچ ایمنی ندارد بلکه قادر به کشیدن هیچ باری نمیباشد.میتوان گفت آهن کشی آسانسور اهمیت زیادی دارد که توسط ابزارهای مهندسی و نرم افزارهای تخصصی انجام میشود.

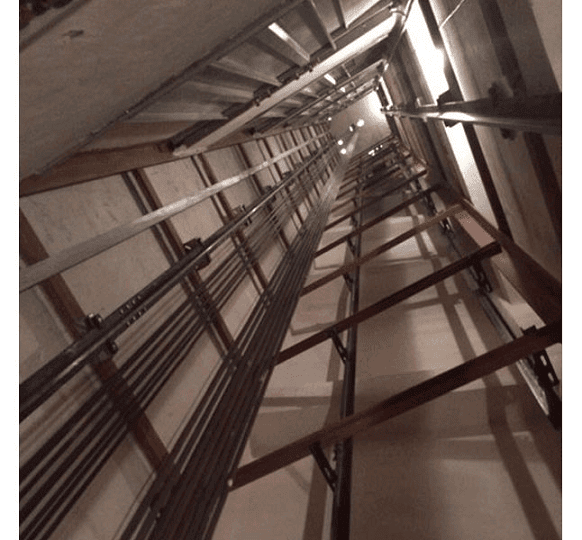

به دلیل اینکه کابین آسانسور به صورت عمودی بتواند حرکت کند نیاز به دو یا چند ریل راهنما دارد که برای ثابت نگهداشتن این ریلها عملیات آهن کشی باید انجام شود.
مراحل آهن کشی آسانسور
مرحله اول: پیش زمینه فنی
در این مرحله، باید اطمینان حاصل شود که آسانسور که قرار است نصب شود، از نظر فنی و مهندسی آمادگی کامل را دارد. به همین منظور، از نظر مهندسی، کارشناسان آسانسور باید اطمینان حاصل کنند که سیستم برقی، سیستم کنترلی و دیگر اجزای آسانسور به درستی کار می‌کنند و همچنین ساختمان برای نصب آسانسور مناسب است.
مرحله دوم: نصب بلوک‌های آهنی
در این مرحله، باید بلوک‌های آهنی روی سقف یا دیواری که آسانسور قرار است نصب شود، نصب شوند. این بلوک‌ها معمولاً از جنس فولادی هستند و در قسمت‌های مختلف سقف یا دیوار قرار می‌گیرند. بلوک‌های آهنی باید با دقت و در جای مناسب نصب شوند تا آسانسور به درستی به آنها متصل شود.
مرحله سوم: نصب ریل‌های آهنی
در این مرحله، ریل‌های آهنی که محور آسانسور روی آنها حرکت می‌کند، نصب می‌شوند. این ریلها نیز باید با دقت و در جای مناسب نصب شوند تا حرکت آسانسور به درستی صورت گیرد. ریل‌های آهنی باید به شیوه‌ای نصب شوند که آسانسور به درستی و بدون مشکل روی آنها حرکت کند.
مرحله چهارم: نصب قطعات آهنی
در این مرحله، قطعات آهنی دیگری که برای نصب آسانسور به دیوار یا سقف لازم است، نصب می‌شوند. این قطعات معمولاً شامل پشتیبان‌های آهنی و قطعات جانبی دیگر هستند. قطعات آهنی باید به شیوه‌ای نصب شوند که آسانسور به درستی و بدون مشکل به آنها متصل شود.
مرحله پنجم: نصب آسانسور
در مرحله نهایی، آسانسور نصب میشود. این شامل نصب بدنه آسانسور، درب‌ها، سیستم کنترل، سیستم برقی و دیگر اجزای آسانسور است. برای نصب آسانسور، باید با دقت و با رعایت تمامی استانداردهای ایمنی، کار شود تا آسانسور به درستی و بدون مشکل عمل کند.
در نهایت، باید تأکید شود که آهن کشی آسانسور یک فرآیند پیچیده است که نیاز به تخصص و تجربه دارد. بنابراین، بهتر است که این کار توسط افراد ماهر و مجرب انجام شود تا مشکلاتی در آینده پیش نیاید. همچنین، باید به یاد داشت که در هنگام آهن کشی آسانسور، باید به تمامی مقررات ایمنی و آیین‌نامه‌های مربوط به این فرآیند توجه شود.
برای آهن کشی به کدام یک از انواع مقاطع و پروفیل‌های فولادی نیاز داریم؟
همانطور که از نام فرآیند نبشی‌کشی، مشخص است، نبشی مهمترین پروفیل فولادی است که برای اجرای پروژه به آن نیاز دارید. اما برای اجرای این فرآیند، به مقاطع دیگری هم نیاز خواهید داشت. همانطور که گفتیم، ستون‌های عمودی ساخته شده در چاه آسانسور، باید با کلافهایی به صورت افقی به یکدیگر متصل شوند. این کلاف‌ها معمولا از جنس تیرآهن یا ناودانی هستند. به همین دلیل قیمت تیرآهن و قیمت ناودانی هم برای مهندسان پروژه، اهمیت بسیاری دارد.
مراحل اجرای نبشی کشی
برای آهن کشی آسانسور باید مراحل مختلفی را طی کرد؛ این فرآیند قبل از خرید و نصب اتاق آسانسور انجام میشود. در ادامه توضیحات بیشتری درباره مراحل اجرای این فرآیند ارائه می‌دهیم.
بعد از کلاف‌بندی، پروژه آهن کشی تقریبا به پایان می‌رسد. مهندسان در مرحله آخر باید سازه را تست کنند و ایرادهای احتمالی را برطرف کنند تا بعد از تایید نهایی، مراحل نصب اتاقک آسانسور آغاز شود.
نکات اجرای نبشی کشی
در ادامه به مهمترین نکاتی که هنگام آهن کشی آسانسور باید به آنها توجه داشته باشید، اشاره می‌کنیم.
برای محاسبه مقدار نبشی مورد نیاز در آهن کشی آسانسور، باید ارتفاع کل سازه، فاصله طبقات، ارتفاع بالایی و فاصله اولین توقفگاه آسانسور تا کف چاه آسانسور را محاسبه کرد. در نهایت باید مقدار به دست آمده را چهار برابر کرد تا متراژ نبشی مورد نیاز به دست آید. نبشی‌ها معمولا شاخه‌هایی به طول شش متر دارند و برای آهن کشی آسانسور باید با توجه به متراژ، تعداد شاخه‌های مورد نیاز را مشخص کرد.
تیرآهن‌های ظریف‌تر، مقاومت کافی ندارند و ممکن است هنگام بالا و پایین رفتن اتاق سنگین آسانسور، با مشکل مواجه شوند.
فرآیند آهن کشی در ساختمان‌هایی با اسکلت بتنی با ساختمان‌های دارای اسکلت فلزی متفاوت است. در اسکلت‌های بتنی، باید متخصصان آهن کشی، هنگام بتن‌ریزی حضور داشته باشند تا محل نصب ستونها و کلاف‌ها در چاه آسانسور را مشخص کنند. در این سازه‌ها همچنین پلیت‌هایی برای اتصال ستونها به طبقات تعبیه میشود. مهندسان این پلیت‌ها را در سقف هر طبقه، در چهار طرف چاه آسانسور نصب می‌کنند.
علاوه بر کیفیت نبشی‌های خریداری شده و انتخاب سایز مناسب، نحوه جوش نبشی‌های به کار رفته در ستونها نیز اهمیت دارد. باید در نقشه آهن کشی، محل دقیق جوش را مشخص کنید. نبشی‌ها نیز باید با ورق فولادی به یکدیگر جوش بخورند تا در حین رفت و برگشت آسانسور، با مشکل مواجه نشوند.
پیش از نقشه کشی، محل قرار گرفتن موتورخانه را تعیین کنید تا اگر لازم است حفره‌‌ای در چاه آسانسور ایجاد شود، جایی برای آن در نظر بگیرید.
هنگام انتخاب پروفیل‌های مناسب برای آهن کشی آسانسور، به وزنی که قرار است آسانسور تحمل کند و جرم اتاقک آسانسور توجه داشته باشید.
نکته آخر در زمان نبشی کشی آسانسور
اجرای آهن کشی و تامین امنیت در چاه هایی که دیوار چینی آنها به تمام رسیده است، مستلزم نصب داربست میباشد.
بالابری که مسئول جابجا کردن آهن آلات است باید بالای چاه قرار گرفته باشد.
قابل ذکر است که دیوار چینی نباید قبل از نبشی کشی آسانسور اجرا شود زیرا مشکلاتی از قبیل:
- مشکل شدن اجرای آهن کشی
- کم شدن دقت کار
- کاهش ایمنی و احتمال سقوط کارگران به دلیل نبود داربست
- افزایش هزینه‌ها
- نیاز به دوباره کاری
- طولانی شدن مدت زمان اجرای آهن کشی
قیمت اجرای آهن کشی آسانسور
قیمت اجرای آهن کشی آسانسور به مواردی همچون نوع ساختمان، ابعاد آسانسور، موقعیت نصب، ویژگی‌های فنی و مهندسی آسانسور و دیگر عوامل بستگی دارد. به همین منظور، یک مهندس ساختمان باید با شرکت آسانسوری همکاری کند تا بهترین راهکارها را برای نصب و اجرای آسانسور در ساختمان پیدا کند. در ادامه به بررسی اطلاعاتی که یک مهندس ساختمان باید در مورد قیمت اجرای آهن کشی آسانسور بداند، پرداخته خواهد شد.
نوع ساختمان
نوع ساختمان یکی از مواردی است که بر قیمت اجرای آهن کشی آسانسور تأثیرگذار است. به عنوان مثال، در ساختمان‌های کوچک و تجاری، قیمت اجرای آهن کشی آسانسور معمولاً کمتر از ساختمان‌های بزرگ و مسکونی است.
ابعاد آسانسور
عرض و طول آسانسور نیز بر قیمت اجرای آهن کشی آسانسور تأثیرگذار است. آسانسورهای بزرگتر و با ابعاد بیشتر نیاز به تعداد بیشتری از قطعات آهنی دارند که باعث افزایش قیمت اجرای آهن کشی میشود.
موقعیت نصب
موقعیت نصب آسانسور نیز می‌تواند بر قیمت اجرای آهن کشی آسانسور تأثیرگذار باشد. مثلاً، نصب آسانسور در ساختمان‌هایی با محدودیت در فضا یا موقعیت‌هایی که نیاز به تغییر در ساختار ساختمان دارند، هزینه بیشتری را برای آهن کشی آسانسور به دنبال دارد.
ویژگی‌های فنی و مهندسی آسانسور
ویژگی‌های فنی و مهندسی آسانسور نیز بر قیمت اجرای آهن کشی آسانسور تأثیرگذار است. آسانسورهایی با ویژگی‌های خاص مانند سیستم کنترل دقیق، سیستم تهویه، و دیگر ویژگی‌های فنی، هزینه بیشتری را برای آهن کشی آسانسور به دنبال دارند.
تجربه شرکت آسانسوری
تجربه شرکت آسانسوری نیز می‌تواند بر قیمت اجرای آهن کشی آسانسور تأثیرگذار باشد. شرکت‌هایی با تجربه بیشتر در اجرای آسانسورهای مختلف، معمولاً قیمت کمتری برای آهن کشی آسانسور ارائه می‌دهند، زیرا با توجه به تجربه‌شان، به راحتی می‌توانند مشکلات و چالش‌های مربوط به نصب و اجرای آسانسور را حل کنند.
در نهایت، برای اطلاعات دقیق‌تر درباره قیمت اجرای آهن کشی آسانسور، بهتر است با شرکت آسانسور افلاک مهر تماس بگیرید و با آنها درباره ویژگی‌ها و نیاز‌های خود صحبت کنید تا بهترین راهکارها را برای نصب و اجرای آسانسور در ساختمان‌تان پیدا کنید.
آهن کشی آسانسور هیدرولیک
آهن کشی آسانسور هیدرولیک یک فرایند مهم در نصب و اجرای آسانسور هیدرولیک است. در این فرایند، قطعات آسانسور هیدرولیک از جمله شیرهای کنترل، لوله‌های هیدرولیک و دیگر موارد با استفاده از قطعات آهنی به دیواره‌های ساختمان نصب می‌شوند. در ادامه، به بررسی سه پاراگراف کامل درباره آهن کشی آسانسور هیدرولیک پرداخته شده است.
نحوه نصب لوله‌های هیدرولیک
در آهن کشی آسانسور هیدرولیک، لوله‌های هیدرولیک برای انتقال فشار مورد نیاز برای حرکت آسانسور استفاده می‌شوند. نصب این لوله‌ها باید به گونه‌ای باشد که فشار هیدرولیک به صورت صحیح منتقل شود و هیچ گونه نشتی در سیستم هیدرولیک رخ ندهد. برای نصب لوله‌های هیدرولیک، از قطعات آهنی مختلفی مانند پرچ و پیچ استفاده میشود که به دیواره‌های ساختمان نصب می‌شوند.
نحوه نصب شیرهای کنترل
شیرهای کنترل نیز یکی از قطعات مهم در سیستم هیدرولیک آسانسور هستند. این شیرها برای کنترل حرکت آسانسور استفاده می‌شوند. برای نصب شیرهای کنترل، نیاز به قطعات آهنی مانند پرچ و پیچ و دیگر قطعات مانند پایه و نگهدارنده دارید. این قطعات باید با دقت نصب شوند تا شیرهای کنترل به درستی کار کنند.
اهمیت استفاده از قطعات آهنی با کیفیت
مهمترین نکته در آهن کشی آسانسور هیدرولیک استفاده از قطعات آهنی با کیفیت است. با توجه به اینکه آسانسور هیدرولیک باید بارهای سنگین را بلند کند، قطعات آهنی باید تحمل وزن بالای آسانسور را داشته باشند و نباید در طول زمان خم شوند یا خراب شوند. بنابراین، برای اطمینان از کیفیت قطعات آهنی، بهتر است از شرکت‌های معتبر و با تجربه در تهیه قطعات آهنی برای آسانسور هیدرولیک استفاده شود.
در نتیجه، آهن کشی آسانسور یک فرایند مهم در نصب و اجرای سیستم آسانسور است که نیاز به استفاده از قطعات آهنی با کیفیت دارد. نصب لوله‌های هیدرولیک و شیرهای کنترل با استفاده از قطعات آهنی، به دیواره‌های ساختمان نصب می‌شوند و باید با دقت و کیفیت بالا انجام شوند تا سیستم هیدرولیک به درستی کار کند. بنابراین، برای اطمینان از عملکرد بهینه آسانسور هیدرولیک، بهتر است به تهیه قطعات آهنی با کیفیت از شرکت‌های معتبر و با تجربه اکتفا کرد. با رعایت این نکات، سیستم آسانسور هیدرولیک با عملکرد بهتر و بیشترین ایمنی ممکن، برای ساکنین ساختمان فراهم میشود.
آهن کشی آسانسور در ساختمان های مختلف
نحوه نبشی کشی آسانسور در ساختمان‌های اسکلت فلزی و اسکلت بتنی متفاوت است. این تفاوت هم شامل نحوه اجرا و هم شامل آهن آلات به‌کاررفته در آنها میشود.
آهن کشی آسانسور در ساختمان اسکلت فلزی
آهن کشی آسانسور در ساختمان اسکلت فلزی به‌مراتب راحت‌تر از ساختمان اسکلت بتنی است و هزینه کمتری نیز به دنبال خواهد داشت. به این دلیل که مثلاً اگر یکی از ستون‌های ساختمان در یکی از گوشه‌های چاه آسانسور قرار گرفته باشد، میتوان از آن به‌عنوان ستون آسانسور هم استفاده کرد. بدین ترتیب، در هزینه تهیه مواد اولیه و آهن آلات صرفه‌جویی میشود. ضمن اینکه، از کلاف بندی طبقات نیز میتوان به‌عنوان کلاف نبشی کشی آسانسور استفاده کرد.
آهن کشی آسانسور در ساختمان اسکلت بتنی
نکته کلیدی و اصلی‌ترین تفاوت اسکلت فلزی و بتنی در نبشی کشی آسانسور، استفاده از صفحه یا پلیت فلزی در ساختمان اسکلت بتنی است. محل قرارگیری پلیت‌ها باید هم‌زمان با بتن‌ریزی سقف‌ها مشخص شود و محل قرارگیری پلیت‌ها نیز توسط کارفرما و پس از مشورت با افراد متخصص مشخص میشود.
این صفحه پلیت‌ها وظیفه اتصال ستونها به طبقات را بر عهده دارند و در چهار گوشه چاه آسانسور و روی سقف اجرا می‌شوند تا بتوانند بارهای وارده بر ستونها را بهتر تحمل کنند. برای ایجاد ارتباط بهتر بین آسانسور و سازه اصلی، پلیت‌ها در سقف هر طبقه و در هر چهار گوشه چاه آسانسور نصب می‌شوند. این پلیت‌ها در زمان آرماتوربندی به اسکلت ساختمان متصل می‌شوند و در غیر این صورت، در زمان اجرای نبشی کشی آسانسور به چهار گوشه چاه آسانسور پیچ می‌شوند.
سوالات متداول
- نبشی کشی آسانسور به چه منظوری انجام میشود؟
آهن کشی آسانسور زمینه‌ساز حرکت دینامیکی آسانسور بوده و امنیت و ایمنی آن را در حرکت مداوم تضمین می‌کند. - آهن کشی آسانسور در ساختمان بتنی ارزان‌تر است یا ساختمان فلزی؟
در ساختمان فلزی اگر ستون‌های ساختمان در یکی از گوشه‌های چاه آسانسور قرار گیرند میتوان از آنها برای ستون‌های چاه آسانسور استفاده کرد و این‌چنین در هزینه‌ها صرفه‌جویی میشود. - در نبشی کشی آسانسور آیا باید نبشی‌ها را مستقیماً به یکدیگر جوش داد؟
خیر؛ نبشی‌ها باید در جهت طولی و با استفاده از ورق فولادی به یکدیگر متصل شوند و از اتصال مستقیم آنها به یکدیگر خودداری شود.
