وقتی وارد آسانسور میشوید و دکمه طبقه مورد نظر را فشار میدهید، انتظار یک حرکت نرم، سریع و البته ایمن را دارید. این حس اطمینان حاصل هماهنگی دقیق قطعات بیشماری است که بسیاری از آنها از دید ما پنهان هستند. یکی از حیاتیترین و بنیادیترین این اجزا، کارسلینگ آسانسور (Elevator CarSling) میباشد. این سازه قدرتمند در واقع ستون فقرات کابین محسوب میشود و وظیفه تحمل تمام وزن و فشارهای وارده را بر عهده دارد. در واقع، بدون یک کارسلینگ آسانسور استاندارد، بهترین کابینها نیز ارزشی ندارند.

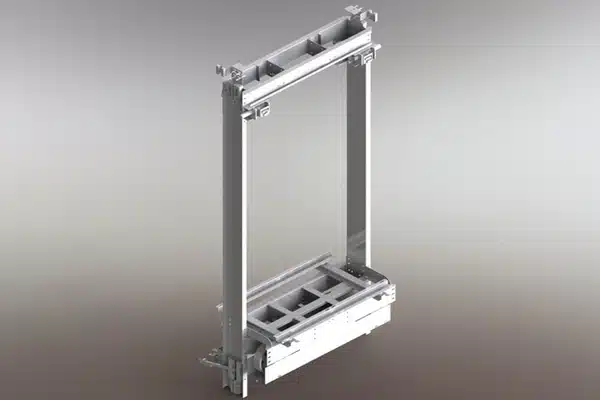

کارسلینگ آسانسور چیست؟
اگر بخواهیم به زبان ساده به پرسش «کارسلینگ آسانسور چیست؟» پاسخ دهیم، باید آن را به عنوان یک قاب یا شاسی فلزی بسیار محکم تصور کنیم. این قاب، کابین آسانسور را مانند یک گهواره ایمن در بر میگیرد و آن را به سیستم محرکه بالابر، یعنی سیم بکسلها در مدل کششی یا جک در مدل هیدرولیک، متصل میکند. در حقیقت، تمام وزن کابین، مسافران و بارهای داخل آن ابتدا به کارسلینگ آسانسور منتقل میشود و سپس این سازه نیرو را به سیستم تعلیق انتقال میدهد. به همین دلیل، حرکت روان و بدون لرزش کابین بر روی ریلهای راهنما، مدیون طراحی دقیق و استحکام بالای این قطعه است.
اجزای اصلی کارسلینگ آسانسور و وظیفه هرکدام
یک کارسلینگ آسانسور از اجزای مختلفی تشکیل شده که هرکدام وظیفه مشخصی را بر عهده دارند. عملکرد بینقص و هماهنگ این قطعات در کنار هم، ایمنی و پایداری کل مجموعه آسانسور را تضمین میکند. نقص در هر یک از این بخشها میتواند عملکرد کل سیستم را مختل کرده و خطرات جدی به همراه داشته باشد. در ادامه به معرفی اجزای اصلی این سازه حیاتی میپردازیم.
« جهت خرید آسانسور کلیک کنید »
«جهت مشاهده قیمت آسانسور کلیک کنید »
یوک بالا و پایین؛ ستونهای اصلی
یوکها در واقع تیرکهای افقی هستند که در بالا و پایین قاب کارسلینگ قرار میگیرند. یوک بالایی (Upper Yoke) و یوک پایینی (Lower Yoke) وظیفه اتصال تیرکهای عمودی به یکدیگر را دارند و ساختار کلی قاب را یکپارچه میکنند. در آسانسورهای کششی، یوک بالایی محل اصلی اتصال سیم بکسلها است و تمام نیروی کششی از این نقطه به سازه منتقل میشود. در برخی طراحیها نیز یوک پایینی به عنوان تکیهگاه کف کابین عمل میکند. استحکام این دو قطعه برای توزیع صحیح بار و جلوگیری از تغییر شکل کارسلینگ آسانسور تحت فشار، اهمیت فوقالعادهای دارد.
تیرکهای عمودی؛ بازوهای قدرتمند
تیرکهای عمودی (Vertical Stiles) دو ستون فلزی هستند که یوک بالا و پایین را به هم متصل میکنند و بدنه اصلی قاب را میسازند. این تیرکها علاوه بر انتقال نیرو بین یوکها، محل نصب قطعات بسیار مهمی مانند کفشکهای راهنما و سیستم ترمز ایمنی (پاراشوت) هستند. کفشکها با حرکت روی ریلها، کابین را در مسیر مستقیم نگه میدارند و پاراشوت نیز در مواقع اضطراری با قفل شدن روی ریل، از سقوط کابین جلوگیری میکند. بنابراین، طراحی دقیق و مقاومت بالای این بازوهای قدرتمند برای عملکرد صحیح کل کارسلینگ آسانسور حیاتی است.
متعلقات ایمنی و اتصالات حیاتی
علاوه بر اسکلت اصلی، یک کارسلینگ آسانسور استاندارد میزبان قطعات جانبی بسیار مهمی است که مستقیما با ایمنی سرنشینان در ارتباط هستند. این اجزا معمولا روی تیرکهای عمودی یا یوکها نصب میشوند و باید همیشه در بهترین شرایط عملکردی خود باشند. یک پاسخ کامل به سوال ” کارسلینگ آسانسور چیست؟ ” بدون اشاره به این قطعات، ناقص خواهد بود.
مهمترین این متعلقات عبارتند از:
- سیستم ترمز ایمنی یا پاراشوت: این مکانیزم حیاتی در صورت افزایش بیش از حد سرعت یا پارگی سیم بکسل، به صورت خودکار فعال شده و با درگیر شدن با ریلها، کابین را متوقف میکند
- کفشکهای راهنما: این قطعات که در بالا و پایین کارسلینگ نصب میشوند، حرکت کابین را در امتداد ریلها نرم و با کمترین لرزش ممکن میسازند
- صفحات اتصال سیم بکسل: در آسانسورهای کششی، این صفحات روی یوک بالایی قرار دارند و نقطه اتصال محکم و ایمن سیم بکسلها به کارسلینگ آسانسور هستند

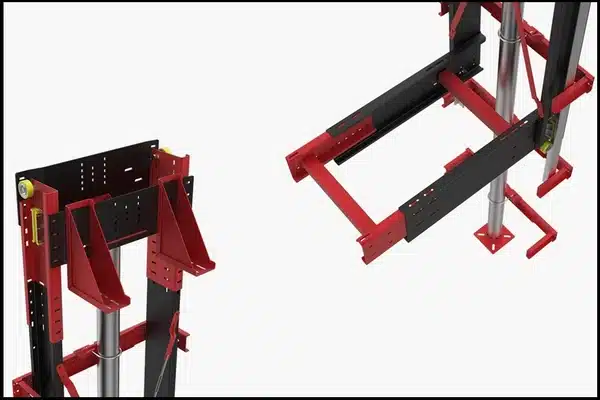

انواع کارسلینگ آسانسور و کاربرد آنها
طراحی و ساختار کارسلینگ آسانسور به طور مستقیم به نوع سیستم محرکه آسانسور وابسته است. به همین دلیل، نمیتوان از یک نوع کارسلینگ برای تمام آسانسورها استفاده کرد. به طور کلی، این قطعه به دو دسته اصلی تقسیم میشود که هر یک برای کاربرد خاصی بهینه شدهاند. انتخاب نوع نادرست نه تنها باعث کاهش بازدهی سیستم میشود، بلکه میتواند ایمنی آن را نیز به خطر بیندازد. در ادامه با انواع اصلی این سازه و تفاوتهایشان بیشتر آشنا میشویم.
کارسلینگ در آسانسورهای کششی
این نوع کارسلینگ که رایجترین مدل در جهان است، برای استفاده در آسانسورهای کششی طراحی شده است. در این سیستم، نیروی بالابر از طریق سیم بکسلهایی که از یک طرف به کارسلینگ آسانسور و از طرف دیگر به وزنه تعادل متصل هستند، تأمین میشود. به همین دلیل، ساختار این کارسلینگها باید توانایی تحمل نیروهای کششی بالا را داشته باشد. معمولا طراحی آنها به صورت یک قاب کامل در اطراف کابین است تا توزیع نیرو به بهترین شکل انجام شود. این مدل برای ساختمانهای متوسط تا بسیار بلند، از آپارتمانهای مسکونی گرفته تا آسمانخراشهای تجاری، کاربرد دارد.
کارسلینگ در آسانسورهای هیدرولیک
آسانسورهای هیدرولیک نیروی خود را از یک جک هیدرولیکی قدرتمند میگیرند. در نتیجه، ساختار کارسلینگ آسانسور در این سیستمها کاملا متفاوت است. در مدلهای جک از بغل (Side-acting)، کارسلینگ معمولا به صورت یک قاب L شکل یا یک سازه یکطرفه طراحی میشود که از یک سمت به جک متصل است. این طراحی فضای کمتری اشغال میکند و برای ساختمانهای کمارتفاع (معمولا تا ۵ طبقه)، آسانسورهای باربر سنگین و آسانسورهای خودروبر انتخاب بسیار مناسبی به شمار میرود. استحکام خمشی در این نوع کارسلینگها اهمیت بیشتری نسبت به مقاومت کششی دارد.
تفاوتهای کلیدی در طراحی و عملکرد
مهمترین تفاوت بین این دو نوع کارسلینگ آسانسور در نحوه انتقال نیرو است. در مدل کششی، نیرو از بالا و از طریق سیم بکسلها وارد میشود، در حالی که در مدل هیدرولیک، نیرو از پایین یا از بغل و از طریق فشار جک اعمال میگردد. این تفاوت بنیادین، مهندسان را ملزم میکند تا در طراحی هر مدل، پروفیلهای فلزی، ضخامت ورقها و نوع اتصالات را متناسب با بارهای وارده انتخاب کنند. انتخاب صحیح بین این دو مدل نیازمند تحلیل دقیق شرایط پروژه، از جمله ارتفاع ساختمان، ظرفیت مورد نیاز و نوع کاربری آسانسور است.
علائم هشداردهنده مشکلات در کارسلینگ آسانسور
یک کارسلینگ آسانسور استاندارد برای تحمل سالها فشار و استفاده مداوم طراحی میشود. با این حال، عواملی مانند گذشت زمان، رطوبت موجود در چاه آسانسور، بارهای بیش از حد و ارتعاشات مداوم میتوانند به تدریج باعث فرسودگی و بروز مشکلات ساختاری در آن شوند. شناسایی به موقع این علائم هشداردهنده برای جلوگیری از خطرات احتمالی و تضمین عملکرد ایمن آسانسور بسیار حیاتی است. یک بازرسی دقیق و تخصصی توسط سرویسکاران مجرب میتواند مشکلات پنهان را قبل از تبدیل شدن به یک بحران، آشکار سازد.
مهمترین نشانههایی که در زمان سرویس و بازرسی دورهای باید به آنها توجه کرد، عبارتند از:
- خوردگی و زنگزدگی: مشاهده هرگونه زنگزدگی، به خصوص در نقاط جوش و اتصالات، یک زنگ خطر جدی برای کاهش استحکام ساختاری است
- ترکهای ریز یا تغییر شکل: بررسی چشمی برای یافتن هرگونه ترک مویی روی بدنه یا خمیدگی مشهود در یوکها و تیرکهای عمودی
- صداهای غیرعادی: شنیدن صدای جیرجیر، تق تق یا ساییدگی فلز از سمت کابین میتواند نشانه شل شدن اتصالات در کارسلینگ آسانسور یا فرسودگی قطعات باشد
نکات مهم در انتخاب و خرید کارسلینگ استاندارد
انتخاب و خرید یک کارسلینگ آسانسور استاندارد، یک سرمایهگذاری مستقیم روی ایمنی، آرامش و دوام آسانسور شما است. این قطعه برخلاف تزئینات داخلی کابین، پس از نصب از دید پنهان میماند اما کوچکترین ضعف در کیفیت آن میتواند به حوادثی جبرانناپذیر منجر شود. به همین دلیل، این فرآیند باید با دقت بالا و ترجیحا با مشاوره متخصصان انجام گیرد. توجه به پارامترهای فنی، کیفیت ساخت و استانداردهای ایمنی در این مرحله از اهمیت ویژهای برخوردار است.
نکات کلیدی که باید در زمان انتخاب مدنظر قرار دهید، عبارتند از:
- ظرفیت و ابعاد: کارسلینگ باید دقیقا متناسب با ظرفیت اسمی آسانسور و ابعاد کابین طراحی شود تا بتواند بدون تغییر شکل، وزن را تحمل کند
- استاندارد ساخت: اطمینان حاصل کنید که فرآیند طراحی، جوشکاری و ساخت کارسلینگ آسانسور مطابق با استانداردهای ملی ایران و استانداردهای بینالمللی معتبر مانند EN 81 انجام شده است
- پوشش ضد زنگ: کارسلینگ باید دارای پوشش رنگ کورهای یا گالوانیزه باشد تا در برابر رطوبت و خوردگی، به خصوص در چاههای مرطوب، مقاومت بالایی از خود نشان دهد
- برند سازنده: خرید از تولیدکنندگان معتبر و شرکتهای با سابقهای مانند افلاک مهر، تضمینکننده کیفیت و پایبندی به اصول مهندسی و ایمنی است
تضمین ایمنی آسانسور با انتخاب شرکت افلاک مهر
کارسلینگ آسانسور شاسی و ستون فقراتی است که ایمنی و عملکرد کل سیستم آسانسور به آن وابسته میباشد. استحکام، طراحی مهندسی و کیفیت ساخت این بخش به طور مستقیم بر حرکت نرم، پایداری و از همه مهمتر، امنیت سرنشینان تاثیر میگذارد. شرکت آسانسور افلاک مهر با تکیه بر بیش از دو دهه تجربه و دانش فنی کارشناسان خود، به شما کمک میکند تا بهترین و استانداردترین کارسلینگ آسانسور را متناسب با نیازهای فنی پروژه خود انتخاب، تهیه و نصب کنید. تخصص ما در طراحی، فروش و اجرای انواع آسانسور، تضمینی برای آرامش خاطر و ایمنی پایدار شما خواهد بود. برای دریافت مشاوره و بهرهمندی از خدمات مهندسی ما، همین امروز با کارشناسان ما تماس بگیرید.
