آیا به دنبال نصب و راه اندازی آسانسور برای مجتمع خود میباشید و از مراحل آن اطلاعی ندارید؟ بسیاری از سازندگان، معماران و کارفرمایان در آغاز یک پروژه ساختمانی، با چالشها و سوالات متعددی در خصوص نصب آسانسور مواجه میشوند. این سوالات از “بهترین نوع آسانسور برای ساختمان من چیست؟” تا “چه مدت زمان میبرد تا آسانسور آماده بهرهبرداری شود؟” متغیر هستند. عدم آگاهی کافی از این مراحل میتواند منجر به اشتباهات پرهزینه، تأخیر در جدول زمانی پروژه، و مهمتر از همه، به خطر افتادن ایمنی کاربران شود.
در این مطلب از شرکت آسانسور افلاک مهر ، قصد داریم شما را گام به گام در تمامی مراحل نصب و راهاندازی آسانسور راهنمایی کنیم، از برنامهریزی اولیه گرفته تا اخذ گواهی استاندارد و تحویل نهایی. هدف ما ارائه یک راهنمای کامل، شفاف و عملی است که به شما کمک کند تا با دیدی جامع و اطلاعات کافی، بهترین تصمیمات را برای پروژه خود بگیرید.
مراحل نصب و راهاندازی آسانسور از صفر تا صد
فرآیند نصب آسانسور را میتوان به مراحل مشخصی تقسیم کرد که هر یک نیازمند دانش فنی، دقت و هماهنگی بالا هستند. در ادامه، این مراحل را به صورت گام به گام شرح میدهیم:
مراحل نصب آسانسور را میتوان به چند بخش اصلی تقسیم کرد:
- آمادهسازی چاه و موتورخانه
- نصب ریلها و دربها
- مونتاژ کابین و وزنه تعادل
- نصب موتور و گیربکس (یا سیستم محرکه بدون گیربکس)
- سیمکشی و نصب تابلو فرمان
- نصب سیم بکسلها و سیستم ایمنی
در ادامه به بررسی مفصل این مراحل در نصب آسانسور میپردازیم
آموزش گام به گام نصب آسانسور
نصب آسانسور یکی از فرآیندهای حساس و تخصصی ساختمان است که نیاز به رعایت دقیق استانداردهای ایمنی و فنی دارد. این کار شامل آمادهسازی محل، نصب تجهیزات مکانیکی و الکتریکی، و تست دقیق عملکرد کابین و سیستمهای ایمنی میشود. نصب صحیح آسانسور نه تنها باعث حرکت روان و ایمن کابین میشود، بلکه طول عمر مفید دستگاه و ایمنی کاربران را تضمین میکند. به طور کلی، مراحل نصب آسانسور شامل آمادهسازی چاه، نصب ریلها و کابین، راهاندازی موتور و سیستمهای کنترل، و انجام تستهای ایمنی است.
۱- مشاوره اولیه و نیازسنجی دقیق
این گام، سنگ بنای هر پروژه موفق آسانسور است. در ابتدا، مشاوران متخصص با کارفرما جلسهای ترتیب میدهند تا نیازهای دقیق پروژه را درک کنند. این شامل:
• کاربری ساختمان: مسکونی، تجاری، اداری، بیمارستانی، صنعتی (هر کاربری نیازمند ویژگیهای خاصی در آسانسور است).
• تعداد طبقات و ارتفاع دقیق بین طبقات.
• تعداد افراد و میزان ترافیک پیشبینی شده: این پارامترها تعیینکننده ظرفیت (تعداد نفرات) و سرعت آسانسور هستند.
• ابعاد فضای موجود برای چاهک آسانسور و موتورخانه (در صورت نیاز).
• بودجه تقریبی و انتظارات زیباییشناختی و عملکردی کارفرما.
در این مرحله، انواع آسانسور (کششی، هیدرولیک، روملس MRL)، مزایا و معایب هر یک، و گزینههای سفارشیسازی بررسی و پیشنهادهای اولیه ارائه میشود. یک نیازسنجی دقیق از هدر رفتن زمان و منابع در مراحل بعدی جلوگیری میکند.
۲- بازدید از محل و بررسی نقشههای معماری و سازه
پس از اتمام مرحله مشاوره اولیه و درک نیازهای پروژه، نوبت به یکی از حیاتیترین گامها یعنی بازدید کارشناسان شرکت آسانسور از محل پروژه میرسد. این بازدید یک ارزیابی دقیق و مهندسی شده میباشد که هدف از آن بررسی ابعاد واقعی چاهک آسانسور، موتورخانه (در صورت وجود) و تمامی فضاهای مرتبط است. در این مرحله، کارشناسان ابعاد ثبت شده در نقشهها را با واقعیت موجود در محل مقایسه میکنند تا از هرگونه مغایرت احتمالی جلوگیری شود. علاوه بر این، ارزیابی وضعیت سازهای ساختمان نیز از اهمیت بالایی برخوردار است؛ باید اطمینان حاصل شود که سازه موجود، توانایی کافی برای تحمل بارهای استاتیکی (وزن ثابت آسانسور و متعلقات آن) و بارهای دینامیکی (نیروهای ناشی از حرکت کابین و وزنه تعادل) را داراست.
« خرید آسانسور »
« قیمت آسانسور »
۳- طراحی مهندسی آسانسور و تهیه نقشههای اجرایی
پس از مراحل نیازسنجی و بازدید از محل، مهندسین آسانسور مسئولیت طراحی دقیق و جامع آسانسور را بر عهده میگیرند. این فرآیند شامل محاسبه ظرفیت، سرعت، انتخاب نوع موتور، سیستم تعلیق، دربها و تمامی اجزای ایمنی است. همزمان، نقشههای اجرایی دقیق تهیه میشوند که جزئیات ابعادی چاهک، پیت، اورهد، محل ریلها، براکتها، دربها، موتورخانه و مسیرهای کابلکشی را مشخص میکنند. در نهایت، مشخصات فنی دقیق قطعات و تجهیزات مورد نیاز نیز ارائه میگردد. این نقشهها، که باید توسط مهندس ناظر ساختمان هم تأیید شوند، به عنوان راهنمای اصلی برای پیمانکاران و تیم نصب عمل میکنند و هرگونه عدم دقت در این مرحله میتواند به مشکلات اساسی در فرآیند نصب منجر شود.
۴- اخذ مجوزها و تأییدیههای قانونی
این مرحله، قانونی بودن و ایمنی پروژه را تضمین میکند. در این بخش، ابتدا نقشههای آسانسور باید توسط سازمان نظام مهندسی ساختمان تأیید شوند. سپس، در صورت لزوم، تأییدیههای لازم از شهرداری (مخصوصاً برای ساختمانهای جدید یا تغییر کاربری) دریافت میگردد. هماهنگی با شرکت برق برای تأمین برق سه فاز اختصاصی و مناسب آسانسور نیز از اهمیت بالایی برخوردار است. لازم به ذکر است که پس از نصب، اخذ گواهی استاندارد اجباری آسانسور از سازمان ملی استاندارد (یا شرکتهای بازرسی مورد تأیید آن) ضروری است. این گواهی، شرط اصلی برای بهرهبرداری و دریافت پایان کار ساختمان محسوب میشود. نادیده گرفتن این مرحله میتواند به جریمههای سنگین و عدم امکان بهرهبرداری از آسانسور منجر شود.
۵- آمادهسازی چاهک، پیت و موتورخانه
این مرحله شامل آمادهسازی فیزیکی فضای نصب توسط تیم ساختوساز ساختمان است:
• ساخت دیوارهای چاهک: دیوارها باید کاملاً عمود، تراز و دارای استحکام کافی (معمولاً با بتن مسلح یا آجر با میلگردگذاری) باشند.
• ایجاد پیت (گودال پایین چاهک): حفاری و بتنریزی کف پیت با ابعاد استاندارد و در نظر گرفتن امکان تخلیه آب در صورت لزوم.
• آمادهسازی اورهد (فضای بالای چاهک): اطمینان از وجود فضای کافی بالای آخرین توقف برای حرکت ایمن کابین و وزنه تعادل و نصب سیستمهای ایمنی.
• ساخت اتاق موتورخانه (در صورت نیاز): این اتاق باید دارای ابعاد استاندارد، تهویه مناسب، عایقبندی صدا، روشنایی کافی، و درب ایمن باشد.
• تأمین برق سه فاز و کابلکشی اولیه تا موتورخانه یا چاهک (برای آسانسورهای بدون موتورخانه).
هرگونه عدم دقت در این مرحله میتواند بر کیفیت نصب ریلها و سایر اجزا تأثیر منفی بگذارد.
۶- نصب شاسی و ریلهای راهنما
این مرحله یکی از حساسترین و دقیقترین بخشهای نصب است:
۱- نصب شاسی اصلی آسانسور در چاهک: این شاسی، تکیهگاه اصلی برای ریلها و سایر اجزا است.
۲- نصب ریلهای راهنمای کابین و وزنه تعادل: ریلها باید با دقت فوقالعاده بالا، کاملاً عمود و تراز نصب شوند. این کار معمولاً با استفاده از شاقول لیزری و ابزارهای دقیق انجام میشود.
۳- نصب براکتها و لقمهها: این قطعات وظیفه محکم کردن ریلها به دیواره چاهک را بر عهده دارند.
۴- روغنکاری و تنظیم اولیه ریلها.
کیفیت نصب ریلها مستقیماً بر نرمی حرکت، عدم لرزش کابین و طول عمر قطعات تأثیر میگذارد. یک ریلگذاری دقیق، پایه و اساس یک آسانسور بیعیب و نقص است.
۷- نصب درب های طبقات
در این مرحله، دربهای هر طبقه بر اساس طراحی و نیاز ساختمان (لولایی، نیمهاتوماتیک، تماماتوماتیک تلسکوپی یا سانترال) در محلهای از پیش تعیین شده نصب میشوند. این فرآیند شامل نصب فریم دربها با اطمینان از تراز و عمود بودن آنها، نصب مکانیزم کامل درب (موتور، ریلها و قرقرهها) و اتصال قفلهای ایمنی الکترومکانیکی است. این قفلها تضمین میکنند که درب تنها زمانی باز شود که کابین در آن طبقه حضور داشته باشد. ایمنی دربها از اهمیت بالایی برخوردار است؛ حدود ۲۰% از مشکلات آسانسورها مربوط به دربهاست که غالباً ناشی از نصب نادرست یا نگهداری ضعیف هستند.
۸- نصب موتور و گیربکس (یا موتور بدون گیربکس)
این گام، به ویژه در آسانسورهای کششی، به منزله قلب تپنده پروژه است. در این مرحله، موتور و گیربکس (یا موتور بدون گیربکس) در موتورخانه (یا در چاهک برای آسانسورهای MRL) مستقر میشوند. سپس، تراز کردن دقیق موتور و فلکه کششی با ریلها و وزنه تعادل انجام میگیرد. نصب شفت موتور، فلکه کششی و همچنین نصب ترمزهای مکانیکی و سایر اجزای مرتبط با سیستم تعلیق نیز در این مرحله صورت میپذیرد. اطمینان از نصب صحیح موتور ضروری است تا کمترین لرزش و صدا را ایجاد کند و قدرت کافی برای جابجایی کابین با ظرفیت کامل را داشته باشد.
۹- سیمکشی و نصب تابلو فرمان
این مرحله شامل بخش الکتریکی و کنترلی آسانسور است. در این گام، تابلو فرمان که به عنوان مغز آسانسور تمامی حرکات و عملکرد آن را کنترل میکند، در موتورخانه (یا در چاهک برای MRL) نصب میشود. سپس، سیمکشی کابلهای اصلی برق از کنتور تا تابلو فرمان و همچنین کابلکشی ارتباطی بین تابلو فرمان، موتور، کابین، دربها، شستیهای طبقات و تمامی سنسورهای ایمنی (شامل سنسور اضافه بار، فتوسل درب، لیمیت سوئیچهای حد بالا و پایین و سنسورهای سرعت) انجام میگیرد. سیمکشی باید با دقت فوقالعاده بالا و مطابق با نقشهها و استانداردهای الکتریکی صورت پذیرد تا از بروز اتصال کوتاه، نویز الکتریکی و مشکلات عملکردی جلوگیری شود.
۱۰- نصب کابین و وزنه تعادل
در این مرحله، بخشهای اصلی جابجایی مسافر مونتاژ میشوند:
• نصب قاب (فریم) کابین: اسکلت اصلی کابین که سایر اجزا روی آن نصب میشوند.
• نصب کف، سقف و دیوارهای کابین: انتخاب جنس و طرح این اجزا بر اساس سلیقه و کاربری ساختمان است.
• نصب درب کابین: این درب معمولاً تماماتوماتیک است و با درب طبقه هماهنگ عمل میکند.
• نصب وزنه تعادل آسانسور: در سمت دیگر چاهک (در آسانسورهای کششی) برای بالانس کردن وزن کابین و کاهش مصرف انرژی.
• اتصال سیم بکسل (در آسانسورهای کششی) یا جک (در آسانسورهای هیدرولیک) به کابین و وزنه تعادل.
• نصب کفشکهای راهنما: این قطعات بر روی کابین و وزنه تعادل نصب میشوند و حرکت روان آنها را روی ریلها تضمین میکنند.
بالانس صحیح کابین و وزنه تعادل، برای حرکت نرم و بدون لرزش آسانسور ضروری است.
۱۱- راهاندازی اولیه و تنظیمات نهایی
پس از اتمام نصب فیزیکی و سیمکشی، نوبت به جان بخشیدن به آسانسور میرسد:
• برقدار کردن تابلو فرمان.
• بررسی اولیه تمامی اتصالات الکتریکی و مکانیکی.
• تنظیمات اولیه تابلو فرمان: شامل تنظیم سرعت، زمان باز و بسته شدن دربها، اولویتبندی درخواستها و سایر پارامترهای عملیاتی.
• حرکت آزمایشی کابین: بررسی حرکت نرم و بدون لرزش کابین در تمام طبقات.
• عیبیابی و رفع ایرادات اولیه.
این مرحله نیازمند تجربه و دقت بالای تکنسینهای راهاندازی است تا اطمینان حاصل شود که تمامی سیستمها به درستی با یکدیگر کار میکنند.
۱۲- تستهای ایمنی جامع و عملکردی
ایمنی، هرگز قابل مصالحه نیست. در این مرحله، تمامی سیستمهای ایمنی آسانسور تحت سختترین آزمایشها قرار میگیرند:
۱- تست عملکرد گاورنر (کنترلکننده سرعت) و پاراشوت (ترمز اضطراری کابین): شبیهسازی سقوط آزاد برای اطمینان از عملکرد صحیح پاراشوت.
۲- تست ضربهگیرها در پیت و اورهد.
۳- تست تمامی قفلهای الکترومکانیکی دربهای طبقات و کابین.
۴- تست سنسورهای ایمنی: شامل سنسور اضافه بار، فتوسل درب، و لیمیت سوئیچهای حد بالا و پایین.
۵- تست سیستمهای ارتباطی اضطراری: تلفن و آیفون داخل کابین برای ارتباط با خارج در مواقع اضطراری.
۶- تست عملکرد آسانسور در شرایط قطع برق (با استفاده از باتریهای اضطراری یا سیستم نجات اضطراری).
این تستها باید توسط متخصصین با تجربه و مطابق با چکلیستهای استاندارد انجام شوند.
۱۳- بازرسی توسط شرکت بازرسی استاندارد و اخذ گواهی
پس از اتمام موفقیتآمیز تمامی مراحل نصب و تستهای داخلی، نوبت به مرحله قانونی و بسیار مهم اخذ گواهی استاندارد میرسد. در این مرحله، با هماهنگی یکی از شرکتهای بازرسی مورد تأیید سازمان ملی استاندارد ایران، بازرس در محل حضور مییابد و بازرسی دقیق از تمامی اجزا، سیمکشی، عملکرد و بهخصوص سیستمهای ایمنی آسانسور را انجام میدهد. در صورت وجود هرگونه ایراد یا نقص، بازرس آنها را در گزارش خود ذکر میکند و شرکت نصاب موظف به رفع این ایرادات است. صدور گواهی استاندارد اجباری آسانسور تنها پس از رفع کلیه ایرادات و تأیید نهایی توسط بازرس صورت میگیرد. لازم به ذکر است که این گواهی نه تنها نشاندهنده رعایت استانداردهای ایمنی است، بلکه شرط اصلی برای دریافت گواهی پایان کار ساختمان نیز محسوب میشود؛ بدون این گواهی، آسانسور شما از نظر قانونی مجاز به بهرهبرداری نیست.
۱۴- آموزش بهرهبرداران و تحویل نهایی
با موفقیت در اخذ گواهی استاندارد، آسانسور رسماً آماده بهرهبرداری کامل است. در این گام، آسانسور به کارفرما یا نماینده ساختمان تحویل داده میشود و آموزشهای جامع لازم به مدیران ساختمان، مسئولین فنی و در صورت لزوم، کاربران عادی در مورد نحوه صحیح استفاده، موارد ایمنی، نکات نگهداری اولیه و اقدامات لازم در شرایط اضطراری ارائه میگردد. همچنین، دفترچه راهنما، مدارک گارانتی قطعات و اطلاعات تماس برای خدمات پس از فروش و سرویسهای دورهای نیز به کارفرما ارائه میشود. این مرحله پایانی، نشاندهنده تکمیل موفقیتآمیز پروژه و انتقال مسئولیت استفاده و نگهداری آسانسور به کارفرما است.
۱۵- قرارداد سرویس و نگهداری دورهای
پس از تحویل آسانسور، هرچند مسئولیت اصلی شرکت نصاب به پایان میرسد، اما مسئولیت ایمنی و عملکرد آسانسور ادامه دارد. از این رو، عقد قرارداد سرویس و نگهداری دورهای با یک شرکت معتبر و دارای پروانه از سندیکای آسانسور و پله برقی ایران، حیاتیترین گام برای تضمین طول عمر و ایمنی مداوم آسانسور است. این قرارداد شامل بازدیدهای منظم ماهانه یا فصلی توسط تکنسینهای مجرب برای بازرسی، تنظیم، روغنکاری و تعویض قطعات فرسوده است. همچنین، سوابق نگهداری ثبت و گزارشهای مربوطه به مدیر ساختمان ارائه میشود. همانطور که انجمن صنفی تولیدکنندگان آسانسور و پله برقی ایران نیز تأکید میکند، “یک آسانسور بدون سرویس و نگهداری منظم، مانند یک خودروی بدون بیمه است؛ هر لحظه میتواند حادثهآفرین شود.” آمارها نیز نشان میدهند که ۸۰% از خرابیها و حوادث آسانسورها به دلیل عدم سرویس و نگهداری منظم رخ میدهد.

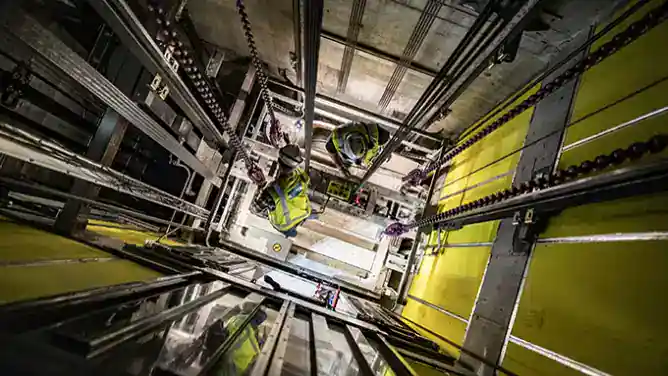

مراحل نصب و راه اندازی آسانسور چقدر طول میکشد؟
مدت زمان کلی نصب و راهاندازی آسانسور بسته به پیچیدگی پروژه و عوامل مختلفی متغیر است. به طور میانگین، برای ساختمانهای مسکونی ۴ تا ۶ طبقه، اگر زیرساختهای چاهک و موتورخانه از قبل آماده باشند، فرآیند نصب و راهاندازی میتواند بین ۲ تا ۴ هفته به طول انجامد. با این حال، در ساختمانهای بلندتر یا پروژههای پیچیدهتر، این زمان میتواند تا چند ماه افزایش یابد. عوامل تأثیرگذار شامل نوع و ظرفیت آسانسور، تعداد توقفها، سرعت، تجربه تیم نصاب، در دسترس بودن به موقع قطعات و همچنین زمانبندی اخذ مجوزها هستند. همیشه توصیه میشود با شرکت نصاب در مورد جدول زمانی دقیق پروژه خود مشورت کرده و آن را به صورت شفاف در قرارداد درج نمایید.
آیا برای نصب آسانسور در ساختمان های قدیمی نیز میتوان اقدام کرد؟
بله، نصب آسانسور در ساختمانهای قدیمی (retrofit) کاملاً امکانپذیر است، اما این فرآیند چالشهای خاص خود را دارد. ابتدا باید وضعیت سازهای ساختمان توسط مهندس سازه به دقت بررسی شود تا از توانایی آن برای تحمل بارهای اضافی آسانسور اطمینان حاصل گردد. گاهی اوقات نیاز به ایجاد چاهک از طریق تخریب بخشی از راهپله یا حیاط خلوت وجود دارد که فرآیند را پیچیدهتر میکند. اخذ مجوزها و قوانین نصب آسانسور در ساختمان های قدیمی نیز ممکن است در این موارد پیچیدهتر باشد. برای ساختمانهای قدیمی، معمولاً آسانسورهای هیدرولیک یا MRL (بدون موتورخانه) گزینههای مناسبتری هستند، زیرا نیاز به فضای کمتری دارند و انعطافپذیری بیشتری در نصب ارائه میدهند. لازم به ذکر است که هزینههای ساختمانی (شامل تخریب و بازسازی) ممکن است به هزینه نصب آسانسور اضافه شود.
عواملی که بر هزینه مراحل نصب آسانسور تأثیر میگذارند
هزینه نصب آسانسور بسیار متغیر است و تحت تأثیر عوامل متعددی قرار دارد. نوع آسانسور (کششی، هیدرولیک، MRL)، ظرفیت و تعداد توقفها، و همچنین سرعت آسانسور از مهمترین عوامل تعیینکننده هستند. علاوه بر این، کیفیت و برند قطعات مورد استفاده (مانند موتور، تابلو فرمان و دربها)، نوع دربها (مثلاً تماماتوماتیک گرانتر از لولایی است) و جنس و تزیینات کابین نیز تأثیر بسزایی در هزینه نهایی دارند. وضعیت چاهک و موتورخانه (نیاز به تقویت سازه یا تغییرات)، هزینههای جانبی (شامل بیمه، حملونقل و اخذ گواهی استاندارد) و نوسانات نرخ ارز و شرایط بازار نیز به طور مستقیم بر قیمت نهایی آسانسور مؤثرند.
کلام آخر
نصب و راهاندازی آسانسور یک فرآیند چند وجهی و نیازمند دقت فراوان است که از مراحل مشاوره و طراحی آغاز شده و تا اخذ گواهی استاندارد و قرارداد سرویس و نگهداری ادامه مییابد. درک این ۱۵ گام کلیدی، به شما به عنوان کارفرما یا سازنده، دیدی جامع و اطلاعاتی ارزشمند میدهد تا بتوانید تصمیمات آگاهانهای بگیرید و بر کیفیت و ایمنی پروژه خود نظارت کنید.
یک آسانسور با کیفیت، نه تنها وسیلهای برای جابجایی راحت بین طبقات است، بلکه نمادی از توجه به جزئیات، کیفیت ساخت و ارزشگذاری بر ایمنی و رفاه کاربران است. این یک سرمایهگذاری بلندمدت است که ارزش ملک شما را افزایش داده و تجربه زندگی یا کار در ساختمان را به میزان قابل توجهی ارتقاء میبخشد. با انتخاب شریک مناسب، این سفر صعودی را به تجربهای بینظیر و ایمن تبدیل کنید.
