تصور کنید وارد آسانسور میشوید و دکمه طبقه پنجم را فشار میدهید. آسانسور به نرمی شروع به حرکت میکند، سرعت میگیرد و در نهایت با دقت میلیمتری در طبقه مورد نظر متوقف میشود. این دقت و عملکرد بینقص، مدیون یک قطعه کوچک اما حیاتی به نام انکودر آسانسور است. این قطعه، قهرمان گمنام سیستم کنترل آسانسور است که وظیفه تعیین موقعیت دقیق کابین و کنترل سرعت موتور را بر عهده دارد.
در این مقاله از شرکت آسانسور افلاک مهر، به تمامی جنبههای انکودر آسانسور میپردازیم. از اینکه انکودر آسانسور چیست؟ تا نحوه نصب انکودر آسانسور. اگر یک تکنسین، سرویسکار یا فردی کنجکاو در حوزه آسانسور هستید، این راهنمای جامع، دروازه ورود شما به دنیای این قطعه شگفتانگیز خواهد بود.

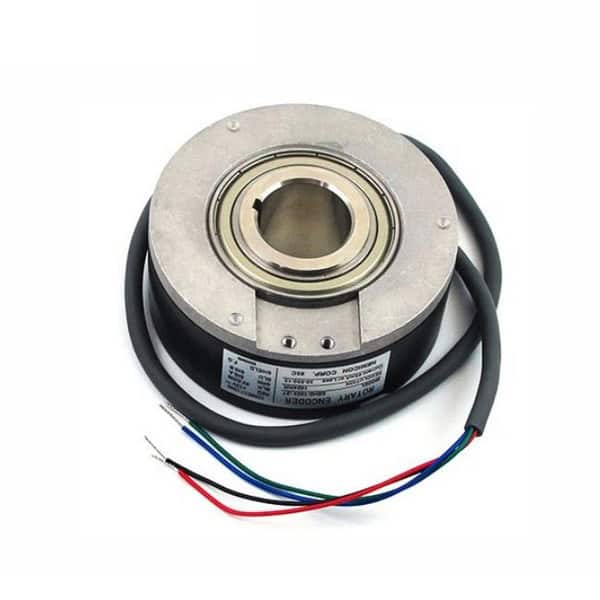

انکودر آسانسور چیست؟
انکودر (Encoder) یک سنسور الکترومکانیکی است که حرکت مکانیکی (چرخش) را به سیگنالهای الکتریکی تبدیل میکند. در صنعت آسانسور، انکودر به طور مستقیم به شفت موتور آسانسور یا درایو متصل میشود و با چرخش موتور، پالسهای الکتریکی تولید میکند. این پالسها توسط تابلو فرمان آسانسور دریافت و تفسیر میشوند. در واقع انکودر آسانسور یک سنسور موقعیتسنج دقیق است که وظیفه اصلی آن اندازهگیری سرعت، جهت و موقعیت حرکت آسانسور میباشد. این قطعه کوچک ، سیگنالهای حرکتی موتور را به دادههای دیجیتال یا آنالوگ تبدیل میکند و سپس این اطلاعات به کنترلر آسانسور ارسال میشود تا حرکت کابین بهطور دقیق مدیریت گردد.
به زبان ساده: انکودر همان «چشم الکترونیکی» آسانسور است که مراقب حرکت کابین بوده و از توقفهای اشتباه، تکانهای ناگهانی و خطاهای حرکتی جلوگیری میکند.

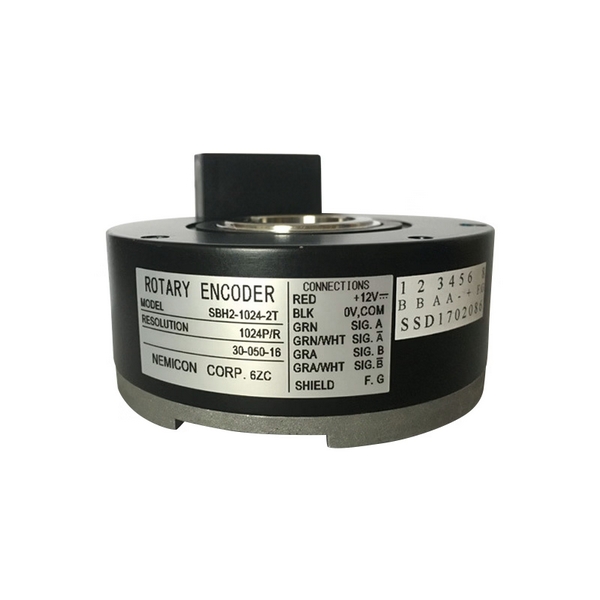

انواع انکودر آسانسور
به طور کلی، دو نوع اصلی انکودر در آسانسورها استفاده میشود:
- انکودرهای افزایشی (Incremental Encoders): این انکودرها پالسهای متوالی تولید میکنند که نشاندهنده تغییرات در موقعیت است. برای تعیین موقعیت نهایی، باید تعداد پالسها را از یک نقطه مرجع (مثلاً سنسور مغناطیسی در طبقه همکف) شمارش کرد.
- انکودرهای مطلق (Absolute Encoders): این نوع انکودرها در هر لحظه، یک کد منحصربهفرد را برای هر موقعیت خاص تولید میکنند. این ویژگی باعث میشود که حتی در صورت قطع برق، انکودر موقعیت دقیق کابین را حفظ کند، که از لحاظ ایمنی بسیار ارزشمند است.
اهمیت وجود انکودر آسانسور
بدون انکودر، عملکرد یک آسانسور مدرن تقریباً غیرممکن است. درایو موتور نیاز به اطلاعات دقیق و لحظهای از سرعت چرخش دارد تا بتواند ولتاژ و فرکانس خروجی را به درستی تنظیم کند. این اطلاعات توسط انکودر فراهم میشود. انکودر نه تنها به حرکت نرم و بدون لرزش کمک میکند، بلکه نقش کلیدی در فرآیندهای زیر دارد:
- تراز دقیق کابین با طبقه: یکی از بزرگترین چالشهای آسانسور، توقف دقیق کابین در سطح طبقه است. انکودر با فراهم کردن اطلاعات موقعیت دقیق، به سیستم کنترل کمک میکند تا این تراز را به بهترین شکل ممکن انجام دهد، که باعث افزایش ایمنی و کاهش خطر لغزش مسافران میشود.
- کاهش مصرف انرژی: با کنترل دقیق سرعت و شتاب، انکودر به درایو کمک میکند تا موتور را در بهینهترین حالت ممکن به کار گیرد. این امر باعث کاهش اتلاف انرژی و در نتیجه، کاهش هزینههای برق میشود.
- افزایش ایمنی: در صورت بروز هرگونه خطا در سرعت یا موقعیت، سیستم کنترل میتواند با استفاده از اطلاعات انکودر، آسانسور را به صورت ایمن متوقف کند و از حوادث جلوگیری نماید.

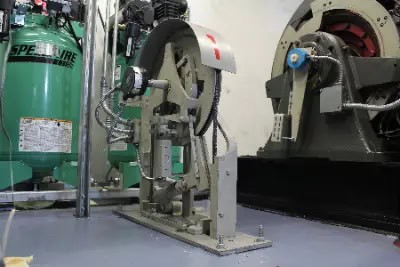

نحوه نصب انکودر آسانسور
نصب انکودر آسانسور یک فرآیند فنی و حساس است که باید توسط افراد متخصص و با رعایت اصول ایمنی انجام شود. یک اشتباه کوچک در نصب میتواند منجر به عملکرد نادرست، لرزش کابین، و حتی خطرات جدی شود.
ابزار مورد نیاز جهت نصب انکودر آسانسور:
- انکودر مناسب و سازگار با درایو
- آچار و پیچگوشتی
- مولتیمتر
- کابل مناسب برای اتصال انکودر
- کیف ابزار ایمنی
مراحل نصب انکودر آسانسور:
- آمادهسازی و قطع برق: اولین و حیاتیترین مرحله در نصب انکودر آسانسور، تضمین ایمنی کامل است. برای شروع، باید تمام منابع تغذیه موتورخانه، از جمله برق اصلی و برق اضطراری را به طور کامل قطع کنید. این اقدام، هرگونه خطر برقگرفتگی یا آسیب به تجهیزات را از بین میبرد. پس از قطع برق، مطمئن شوید که کابین آسانسور در یک طبقه ایمن و ثابت قرار گرفته است تا در حین کار حرکت غیرمنتظرهای نداشته باشد. رعایت این پروتکلهای ایمنی، سنگ بنای یک نصب موفق و بدون حادثه است.
- نصب مکانیکی انکودر: پس از اطمینان از ایمنی، نوبت به نصب فیزیکی انکودر میرسد. انکودر باید به طور محکم و بدون لرزش به شفت موتور یا فلایویل متصل شود. استفاده از یک کوپلینگ مناسب برای این اتصال ضروری است، زیرا هرگونه لرزش یا ناهممحوری میتواند به انکودر آسیب رسانده و باعث ارسال پالسهای نادرست به تابلو فرمان شود. در نهایت، پیچهای انکودر را با دقت سفت کنید تا هم اتصال محکم باشد و هم فشاری به بدنه حساس انکودر وارد نشود. یک نصب مکانیکی دقیق، تضمینکننده عملکرد صحیح و طول عمر انکودر خواهد بود.
- اتصالات الکتریکی: پس از نصب فیزیکی، زمان اتصال انکودر به سیستم الکتریکی آسانسور است. کابل انکودر را با دقت بالا به درایو یا تابلو فرمان متصل کنید. مطابق با دفترچه راهنمای فنی، سیمهای تغذیه (معمولاً +5V یا +12V)، سیم زمین (GND) و سیمهای سیگنال خروجی (A، B و Z) را به ترمینالهای مربوطه در تابلو فرمان وصل نمایید. توجه داشته باشید که تعداد کانالها و نوع سیگنالهای خروجی انکودر (مانند خطی یا پوش پول) باید کاملاً با ورودیهای درایو سازگار باشد. یک اتصال الکتریکی صحیح و مطابق با استاندارد، امکان تبادل داده دقیق بین انکودر و مغز آسانسور را فراهم میسازد.
- کالیبراسیون و تنظیمات نرمافزاری: حالا که انکودر به صورت فیزیکی و الکتریکی نصب شده، میتوانید برق سیستم را وصل کنید. در این مرحله، باید به منوی تنظیمات درایو یا تابلو فرمان دسترسی پیدا کرده و پارامترهای مربوط به انکودر را وارد نمایید. این پارامترها شامل تعداد پالس در هر دور (PPR)، نوع سیگنال و فازبندی هستند. برخی از درایوهای پیشرفته دارای قابلیت “اتوتیونینگ” (Autotuning) هستند که با یک حرکت آزمایشی آسانسور، به طور خودکار پارامترهای موتور و انکودر را شناسایی و بهینه میکند. این کالیبراسیون نرمافزاری، عملکرد روان و دقیق آسانسور را تضمین میکند.
- تست و عیبیابی: آخرین گام برای تکمیل فرآیند نصب، تست و عیبیابی است. آسانسور را در حالت دستی (Inspection Mode) و با سرعت پایین به حرکت درآورید. در این مرحله، عملکرد آسانسور را از لحظه شروع حرکت، در طول تغییر سرعت و هنگام توقف دقیق در طبقات بررسی کنید. اگر در کابین آسانسور لرزش احساس میکنید یا توقفها با دقت کافی انجام نمیشوند، ممکن است نیاز به بررسی مجدد اتصالات مکانیکی و الکتریکی یا تنظیم دوباره پارامترهای نرمافزاری داشته باشید. این مرحله نهایی، اطمینان از عملکرد بینقص و ایمن سیستم را فراهم میکند.
کلام آخر
انکودر آسانسور یک قطعه کلیدی در تضمین حرکت نرم، ایمن و کارآمد آسانسور است. درک عملکرد آن و نحوه نصب انکودر آسانسور برای هر تکنسین و متخصص این حوزه حیاتی است. نصب صحیح انکودر، نه تنها باعث افزایش طول عمر موتور و درایو میشود، بلکه تجربهای بینقص و مطمئن را برای کاربران آسانسور فراهم میکند.
با توجه به پیشرفتهای اخیر، انکودرهای مدرن با قابلیتهای پیشرفتهتر، امکان کنترل دقیقتر و کاهش مصرف انرژی را فراهم میآورند. در نهایت، با سرمایهگذاری در دانش فنی و ابزارهای مناسب، میتوانید اطمینان حاصل کنید که آسانسور شما همیشه در بهترین وضعیت خود قرار دارد.
