کنتاکتور آسانسور چیست + نقش آن و علل خرابی

آیا تا به حال به این فکر کرده‌اید که چگونه آسانسور با فشردن یک دکمه، کابین سنگین خود را به طبقات بالا و پایین حرکت می‌دهد؟ در پس این جابجایی آرام و کارآمد، مجموعه‌ای از قطعات پیچیده الکترونیکی و مکانیکی…

آیا تا به حال به این فکر کرده‌اید که چگونه آسانسور با فشردن یک دکمه، کابین سنگین خود را به طبقات بالا و پایین حرکت می‌دهد؟ در پس این جابجایی آرام و کارآمد، مجموعه‌ای از قطعات پیچیده الکترونیکی و مکانیکی در حال کار هستند که هر یک وظیفه‌ای حیاتی را بر عهده دارند. در میان این اجزا، کنتاکتور آسانسور نقش یک قهرمان خاموش را ایفا می‌کند؛ قلب تپنده‌ای که وظیفه مدیریت جریان برق و کنترل حرکت موتور را بر عهده دارد. بدون کنتاکتور، حرکت آسانسور ناممکن خواهد بود!

در این مقاله از شرکت آسانسور افلاک مهر، ما به شما کمک می‌کنیم تا با این جزء حیاتی آسانسور به طور کامل آشنا شوید. از تعریف و عملکرد تا انواع، نقش‌های کلیدی، و مهم‌تر از همه، علل اصلی خرابی و راهکارهای پیشگیری از آن را با جزئیات کامل بررسی خواهیم کرد. اگر شما مدیر ساختمان، تکنسین آسانسور، یا صرفاً فردی کنجکاو هستید که می‌خواهید بدانید چرا آسانسور شما کار می‌کند و چگونه آن را در بهترین شرایط نگهداری کنید، این مقاله برای شماست!

کنتاکتور آسانسور چیست ؟


کنتاکتور آسانسور یک سوئیچ الکتریکی است که برای قطع و وصل کردن جریان برق با ظرفیت بالا به موتور آسانسور استفاده می‌شود. به عبارت ساده‌تر، این قطعه مانند یک کلید کنترل از راه دور عمل می‌کند که با دریافت سیگنال از تابلو فرمان، جریان برق را به موتور متصل یا قطع می‌کند و به این ترتیب، حرکت آسانسور را آغاز یا متوقف می‌سازد. اهمیت کنتاکتور در سیستم آسانسور بسیار بالاست؛ زیرا:

  • کنتاکتور ها مسئول مدیریت حجم بالای جریان الکتریکی مورد نیاز برای حرکت موتور آسانسور هستند.
  • کنتاکتور ها فرمان‌های حرکت، توقف، و تغییر جهت آسانسور را به موتور منتقل می‌کنند.
  • ایمنی: کنتاکتورها بخشی از مدارهای ایمنی آسانسور را تشکیل می‌دهند و در مواقع اضطراری، می‌توانند جریان برق موتور را قطع کنند تا از بروز حوادث جلوگیری شود.

« سرویس و نگهداری آسانسور »

« تعمیر آسانسور »

نادیده گرفتن نقش حیاتی کنتاکتور می‌تواند منجر به خرابی‌های پرهزینه، توقف‌های ناگهانی آسانسور، و حتی خطرات ایمنی شود. بنابراین، درک عملکرد و نگهداری صحیح آن برای هر سیستم آسانسور ضروری است.

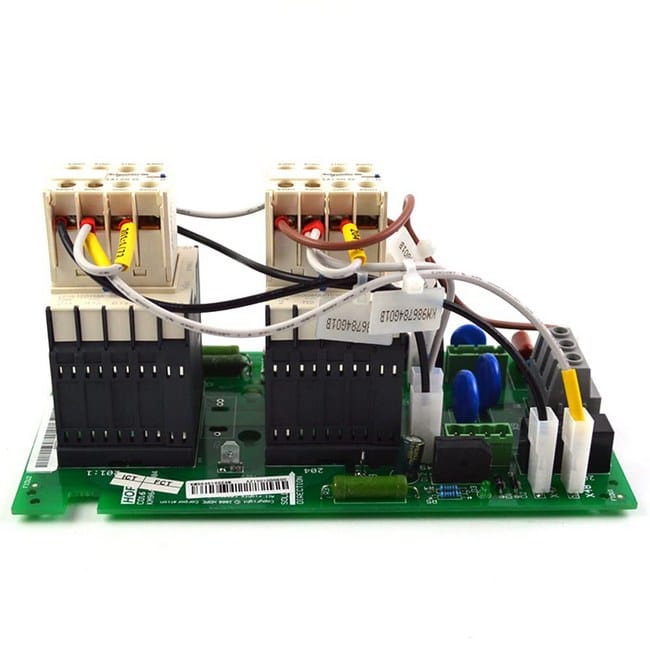

نقش کنتاکتور آسانسور

نقش کنتاکتور در آسانسور چیست؟


کنتاکتورها در سیستم آسانسور نقش‌های متعدد و حیاتی ایفا می‌کنند که هر یک برای عملکرد صحیح و ایمن آسانسور ضروری هستند. بیایید این نقش‌ها را با جزئیات بیشتری بررسی کنیم:

  1. راه‌اندازی و توقف موتور
    اصلی‌ترین وظیفه کنتاکتور، کنترل راه‌اندازی و توقف موتور آسانسور است. هنگامی که شما دکمه طبقه را فشار می‌دهید، تابلو فرمان آسانسور سیگنالی را به کنتاکتور ارسال می‌کند. کنتاکتور نیز بلافاصله تیغه‌های داخلی خود را وصل کرده و جریان برق را به موتور می‌رساند تا آسانسور شروع به حرکت کند. هنگام رسیدن به طبقه مقصد یا فشار دادن دکمه توقف اضطراری، کنتاکتور جریان برق را قطع کرده و موتور را متوقف می‌کند.
  2. تغییر جهت حرکت آسانسور
    برای حرکت آسانسور به سمت بالا یا پایین، جهت چرخش موتور باید تغییر کند. این وظیفه نیز بر عهده کنتاکتورها است. معمولاً در سیستم‌های آسانسور، از دو یا سه کنتاکتور اصلی (معروف به کنتاکتورهای بالا و پایین) برای تغییر فاز و در نتیجه تغییر جهت چرخش موتور استفاده می‌شود. این فرآیند باید با دقت و هماهنگی کامل انجام شود تا از هرگونه حرکت ناگهانی یا غیرایمن جلوگیری شود.
  3. محافظت از موتور و سیستم برق
    کنتاکتورها در کنار سایر تجهیزات حفاظتی مانند رله‌های حرارتی و فیوزها، نقش مهمی در محافظت از موتور آسانسور و کل سیستم برق در برابر اضافه بار یا اتصال کوتاه ایفا می‌کنند. در صورت بروز اضافه بار یا هرگونه مشکل الکتریکی که می‌تواند به موتور آسیب برساند، کنتاکتورها به سرعت جریان برق را قطع می‌کنند تا از آسیب جدی جلوگیری شود. این ویژگی حفاظتی، طول عمر موتور را افزایش داده و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.
  4. قفل ایمنی (Interlocking)
    در بسیاری از سیستم‌های آسانسور پیشرفته، کنتاکتورها دارای مکانیزم‌های قفل ایمنی مکانیکی یا الکتریکی هستند. این مکانیزم‌ها تضمین می‌کنند که کنتاکتورهای حرکت بالا و پایین هرگز به طور همزمان وصل نشوند. اگر هر دو کنتاکتور به طور همزمان فعال شوند، می‌تواند منجر به اتصال کوتاه خطرناک و آسیب جدی به موتور شود. این قفل‌های ایمنی، یک لایه حفاظتی حیاتی برای جلوگیری از چنین سناریوهایی فراهم می‌کنند.

انواع کنتاکتورهای آسانسور


کنتاکتورها بر اساس نوع جریان و کاربردشان در آسانسور به دسته‌های مختلفی تقسیم می‌شوند:

  1. کنتاکتورهای AC (جریان متناوب): این رایج‌ترین نوع کنتاکتورها هستند که برای کنترل موتورهای AC استفاده می‌شوند. اکثر آسانسورهای مدرن از موتورهای AC بهره می‌برند.
  2. کنتاکتورهای DC (جریان مستقیم): در آسانسورهای قدیمی‌تر که از موتورهای DC استفاده می‌کنند، کنتاکتورهای DC به کار گرفته می‌شوند.
  3. کنتاکتورهای فرمان (Auxiliary Contactors): این کنتاکتورها برای کنترل مدارهای کوچکتر در تابلو فرمان، مانند مدارهای روشنایی کابین یا فن، استفاده می‌شوند و جریان‌های کمتری را کنترل می‌کنند.
  4. کنتاکتورهای قدرت (Power Contactors): این کنتاکتورها، که موضوع اصلی بحث ما هستند، برای کنترل مستقیم جریان بالای موتور آسانسور به کار می‌روند.

« خرید آسانسور »

انتخاب کنتاکتور مناسب برای هر آسانسور به عواملی مانند توان موتور، نوع جریان، و ویژگی‌های خاص تابلو فرمان بستگی دارد.

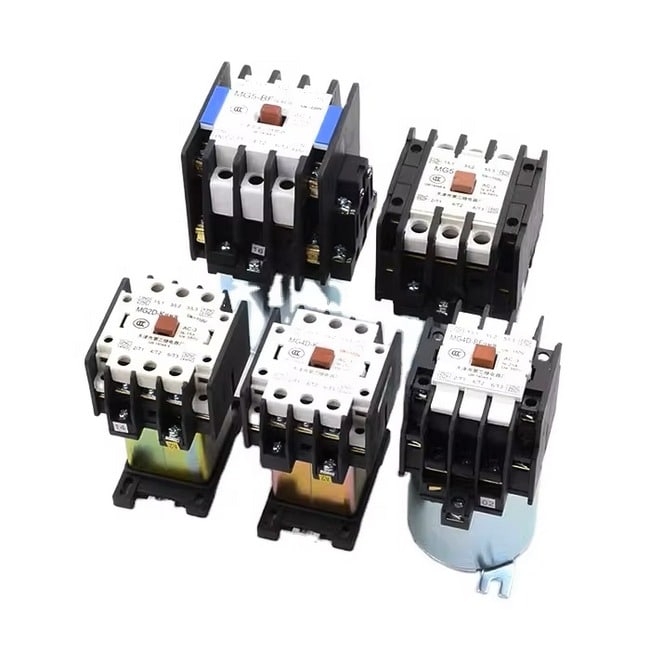

انواع کنتاکتور آسانسور

علل خرابی کنتاکتور آسانسور

کنتاکتورها قطعاتی مقاوم هستند، اما مانند هر جزء الکترومکانیکی دیگر، ممکن است دچار خرابی شوند. شناخت علل اصلی خرابی به شما کمک می‌کند تا اقدامات پیشگیرانه مناسبی انجام دهید و عمر مفید کنتاکتورهای آسانسور خود را افزایش دهید.

فرسودگی و سایش مکانیکی (مهم‌ترین عامل)


کنتاکتورها از قطعات متحرک مکانیکی مانند فنرها، تیغه‌ها و بوبین تشکیل شده‌اند. هر بار که آسانسور روشن و خاموش می‌شود، این قطعات حرکت می‌کنند و به مرور زمان دچار فرسودگی و سایش می‌شوند. این سایش مکانیکی می‌تواند منجر به کاهش فشار تیغه‌ها شود، به طوری که تیغه‌های کنتاکتور خاصیت ارتجاعی خود را از دست داده و دیگر نمی‌توانند تماس محکم و پایداری برقرار کنند. همچنین، ممکن است تیغه‌ها به دلیل سایش یا آلودگی گیر کنند و در حالت وصل یا قطع باقی بمانند. در نهایت، فنرهای برگشت‌دهنده تیغه‌ها نیز می‌توانند ضعیف شده یا بشکنند، که همگی این موارد به خرابی کنتاکتور منجر می‌شود.

قوس الکتریکی و سوختگی کنتاکت‌ها


هنگامی که کنتاکتور جریان برق را قطع یا وصل می‌کند، یک قوس الکتریکی کوچک در محل تماس تیغه‌ها ایجاد می‌شود. این قوس، به مرور زمان، باعث سوختگی، خوردگی و ناهمواری سطح تماس تیغه‌ها می‌شود. سوختگی بیش از حد کنتاکت‌ها، مقاومت الکتریکی را افزایش داده و به گرم شدن کنتاکتور و در نهایت خرابی آن می‌انجامد. در موارد حادتر، این سوختگی می‌تواند باعث چسبیدن کنتاکت‌ها به یکدیگر شود که یک وضعیت بسیار خطرناک است.

گرمای بیش از حد


گرمای زیاد یکی از عوامل اصلی کاهش شدید عمر مفید کنتاکتور است. یکی از دلایل عمده آن، اضافه بار مداوم است؛ اگر موتور آسانسور به طور پیوسته تحت اضافه بار (مثلاً حمل وزن بیش از حد مجاز) کار کند، کنتاکتور نیز جریان بیشتری را از خود عبور داده و گرم می‌شود. همچنین، تهویه نامناسب در تابلو فرمان آسانسور می‌تواند باعث تجمع گرما و آسیب به کنتاکتورها شود. در نهایت، اتصالات شل یا نامناسب برقی نیز می‌توانند مقاومت الکتریکی ایجاد کرده و منجر به تولید گرمای اضافی شوند.

علل خرابی کنداکتور آسانسور

نوسانات ولتاژ و کیفیت نامناسب برق


نوسانات شدید در ولتاژ برق ورودی می‌تواند آسیب جدی به بوبین (کویل) کنتاکتور وارد کند. ولتاژهای بالا می‌توانند باعث سوختگی بوبین شوند، در حالی که ولتاژهای پایین‌تر می‌توانند منجر به عملکرد نامناسب و لرزش کنتاکتور گردند. این نوسانات، به مرور زمان، سلامت کلی کنتاکتور را به خطر می‌اندازند.

ورود گرد و غبار و آلودگی


محیط تابلو فرمان آسانسور باید همواره تمیز باشد. ورود گرد و غبار، رطوبت یا سایر آلودگی‌ها به داخل کنتاکتور می‌تواند باعث اختلال در حرکت تیغه‌ها، ایجاد اتصال کوتاه یا افزایش مقاومت الکتریکی شود. این آلودگی‌ها به مرور زمان عملکرد کنتاکتور را مختل کرده و به خرابی آن منجر می‌شوند.

خرابی بوبین (کویل)


بوبین کنتاکتور یک سیم‌پیچ الکترومغناطیسی است که با اعمال ولتاژ، تیغه‌ها را جذب می‌کند. خرابی بوبین (مانند سوختگی سیم‌پیچ داخلی) می‌تواند به دلایل مختلفی از جمله نوسانات ولتاژ، گرمای بیش از حد، یا صرفاً فرسودگی طبیعی اتفاق بیفتد. در صورت خرابی بوبین، کنتاکتور قادر به عملکرد صحیح نخواهد بود.

لرزش و ارتعاشات


لرزش‌های مداوم در آسانسور، که ممکن است ناشی از نصب نامناسب یا مشکلات مکانیکی باشند، می‌توانند به تدریج به اجزای داخلی کنتاکتور آسیب برسانند. این لرزش‌ها می‌توانند منجر به شل شدن اتصالات داخلی یا خرابی‌های مکانیکی در ساختار کنتاکتور شده و در نهایت به از کار افتادن آن منجر شوند.

نشانه های خرابی کنتاکتور آسانسور

  • صدای غیرعادی: شنیدن صدای وزوز شدید، تق تق‌های نامنظم یا صدای خرد شدن از کنتاکتور.
  • گرم شدن بیش از حد: لمس کنتاکتور و احساس گرمای غیرعادی.
  • قطع و وصل شدن مکرر آسانسور: آسانسور به طور ناگهانی در حین حرکت متوقف شده یا شروع به حرکت می‌کند.
  • عدم حرکت آسانسور: آسانسور با وجود فشردن دکمه، حرکت نمی‌کند.
  • بوی سوختگی: استشمام بوی سوختگی از تابلو فرمان.
  • جرقه زدن: مشاهده جرقه‌های بیش از حد در هنگام قطع و وصل کنتاکتور.

راهکارهای پیشگیری و افزایش طول عمر کنتاکتور آسانسور


با درک علل خرابی، می‌توانیم اقدامات پیشگیرانه موثری برای افزایش طول عمر کنتاکتور و حفظ عملکرد بهینه آسانسور انجام دهیم:

  1. سرویس و نگهداری منظم و تخصصی
    این مهم‌ترین گام است. تکنسین‌های آسانسور در سرویس‌های دوره‌ای باید:

بازرسی بصری: کنتاکتورها را از نظر هرگونه نشانه سوختگی، تغییر رنگ، ترک‌خوردگی یا آلودگی بررسی کنند.

بررسی اتصالات: تمامی اتصالات برقی را از نظر محکم بودن بررسی و در صورت لزوم سفت کنند. اتصالات شل، منبع تولید گرما هستند.

تست عملکرد: عملکرد مکانیکی تیغه‌ها و بوبین را بررسی کنند.

تمیز کردن: گرد و غبار و آلودگی‌ها را از روی کنتاکتور و داخل تابلو فرمان تمیز کنند.

اندازه‌گیری دما و جریان: در صورت امکان، دمای کنتاکتور و جریان عبوری از آن را اندازه‌گیری کرده و با مقادیر استاندارد مقایسه کنند.

  1. انتخاب کنتاکتور مناسب و با کیفیت
    هنگام تعویض کنتاکتور، از قطعات با کیفیت و برندهای معتبر استفاده کنید. انتخاب کنتاکتوری با ظرفیت مناسب برای موتور آسانسور بسیار مهم است. کنتاکتورهای با کیفیت بالا، عمر مفید بیشتری دارند و در برابر سایش و قوس الکتریکی مقاوم‌تر هستند.
  2. بهبود تهویه تابلو فرمان
    اطمینان حاصل کنید که تابلو فرمان آسانسور تهویه مناسبی دارد تا از تجمع گرما جلوگیری شود. در صورت لزوم، می‌توان فن‌های خنک کننده را نصب کرد.
  3. محافظت در برابر نوسانات ولتاژ
    نصب محافظ‌های ولتاژ (Surge Protectors) در مسیر برق ورودی به آسانسور می‌تواند از کنتاکتورها و سایر تجهیزات الکترونیکی در برابر نوسانات ناگهانی برق محافظت کند.
  4. جلوگیری از اضافه بار آسانسور
    به کاربران آموزش دهید که از ظرفیت مجاز آسانسور تجاوز نکنند. اضافه بار مداوم، فشار زیادی به کنتاکتور و موتور وارد می‌کند.
  5. تعویض به موقع قطعات فرسوده
    اگر تکنسین در حین سرویس متوجه فرسودگی یا علائم اولیه خرابی در کنتاکتور شد، تعویض به موقع آن می‌تواند از خرابی‌های بزرگتر و پرهزینه‌تر جلوگیری کند.

نتیجه‌گیری


کنتاکتور آسانسور، بی‌شک یکی از مهم‌ترین و پرکاربردترین قطعات در سیستم کنترل و قدرت آسانسور است. این قطعه کوچک، وظیفه مدیریت جریان عظیم برق را بر عهده دارد و به طور مستقیم بر حرکت، ایمنی و کارایی آسانسور شما تأثیر می‌گذارد. درک نقش حیاتی آن، شناخت انواع و مهم‌تر از همه، آگاهی از علل خرابی و راهکارهای پیشگیرانه، برای هر فردی که با آسانسور سروکار دارد، ضروری است.

با سرمایه‌گذاری بر روی سرویس و نگهداری منظم، انتخاب قطعات با کیفیت و رعایت نکات پیشگیرانه، می‌توانید عمر مفید کنتاکتورهای آسانسور خود را به طور قابل توجهی افزایش دهید و از عملکرد ایمن، پایدار و بدون وقفه آسانسور خود اطمینان حاصل کنید. به یاد داشته باشید، یک کنتاکتور سالم، یعنی یک آسانسور ایمن و کارآمد!

آیا تا به حال با خرابی کنتاکتور آسانسور مواجه شده‌اید؟ تجربه خود را با ما در بخش نظرات به اشتراک بگذارید تا از دانش و تجربیات یکدیگر بهره‌مند شویم. سؤالات خود را نیز مطرح کنید؛ کارشناسان ما آماده پاسخگویی هستند.
