فرآیند نصب آسانسور کششی، یک عملیات پیچیده و حساس است که نیازمند دقت، تخصص و رعایت استانداردها است. به عنوان مالک ساختمان، سازنده یا مدیر پروژه، آگاهی دقیق از مراحل نصب آسانسور کششی، ضرورتی انکارناپذیر است که تضمینکننده ایمنی، کیفیت، و عدم تاخیر در پروژه شما خواهد بود.
شرکت آسانسور افلاک مهر در این مطلب، گام های کلیدی مراحل نصب آسانسور کششی، نکات طلایی و زمانبندی تقریبی این فرآیند حیاتی را بر اساس تجربیات برترین متخصصان و استانداردهای رایج در ایران، به صورت گام به گام و عملیاتی برای شما تشریح خواهیم کرد. اگر به دنبال یک اجرای بینقص هستید و میخواهید از بروز خطاهای پرهزینه جلوگیری کنید، این راهنمای جامع برای شما نوشته شده است!
آشنایی با آسانسور کششی و اهمیت نصب اصولی
آسانسور کششی یکی از متداول ترین و پرکاربردترین انواع آسانسورها در جهان است که با استفاده از موتور گیربکسی یا گیرلس، حرکت کابین را از طریق سیمبکسل و فلکههای کشش کنترل میکند.
بر اساس آمارهای جهانی، بیش از ۷۰٪ آسانسورهای نصب شده در ساختمانهای مرتفع از نوع کششی هستند؛ زیرا سرعت بالا، مصرف انرژی کمتر و طول عمر زیاد دارند.
نصب آسانسور به صورت اصولی تأثیر مستقیمی بر موارد زیر دارد:
- افزایش ایمنی مسافران
- کاهش استهلاک تجهیزات
- بهبود بازده انرژی و عملکرد سیستم
- جلوگیری از هزینههای تعمیرات غیرضروری
مراحل نصب آسانسور کششی
همانطور که بیان کردیم نصب آسانسور کششی فرآیندی چند مرحله ای و کاملاً تخصصی است که نیازمند دقت مهندسی، هماهنگی میان تیمهای فنی و رعایت استانداردهای ایمنی است. هر مرحله از این فرآیند، از طراحی اولیه تا تست نهایی، نقش تعیینکنندهای در عملکرد روان، ایمن و بادوام آسانسور دارد که باید توسط شرکت آسانسور سازی معتبر انجام شود. در ادامه به مراحل نصب آسانسور کششی میپردازیم:
۱. بررسی نقشهها و طراحی فنی آسانسور کششی
پیش از آغاز عملیات نصب آسانسور کششی، بررسی نقشههای سازهای و طراحی فنی اهمیت حیاتی دارد. در این مرحله، مهندسان مجری باید ابعاد چاهک آسانسور را با ظرفیت و نوع موتور موردنظر تطبیق دهند و محل دقیق موتورخانه، تابلو فرمان و مسیر عبور کابلها را مشخص کنند. همچنین، تهویه مناسب، تأمین برق اضطراری و رعایت استانداردهای ملی مانند ISIRI 6303 یا EN81 باید در نظر گرفته شود. اگر ابعاد چاهک با طراحی آسانسور مطابقت نداشته باشد، کل فرآیند نصب با مشکلات جدی مواجه خواهد شد و هزینههای اضافی به پروژه تحمیل میکند. بنابراین، طراحی دقیق و هماهنگ با ساختار ساختمان، نخستین گام موفقیتآمیز در نصب آسانسور کششی است.
« همچنین بخوانید: مراحل نصب آسانسور از صفر تا صد »
۲. آمادهسازی چاهک آسانسور کششی
چاهک آسانسور در پایینترین قسمت ساختمان قرار دارد و نقشی اساسی در ایمنی و عملکرد سیستم دارد. در این مرحله، عملیات کفسازی، آببندی و اجرای صفحه پایه (Base Plate) برای نصب ریلها انجام میشود. همچنین، ضربهگیرهای (Buffer) مخصوص برای کابین و وزنه تعادل در انتهای چاهک نصب میشوند تا در مواقع اضطراری، از برخورد مستقیم جلوگیری کنند. عمق چاهک باید با سرعت و ظرفیت آسانسور متناسب باشد که معمولاً بین ۱ تا ۱.۶ متر طراحی میشود. توجه به جزئیات فنی این بخش، تضمینکننده پایداری و ایمنی سازه آسانسور در مراحل بعدی نصب است.
۳. نصب ریلهای راهنما

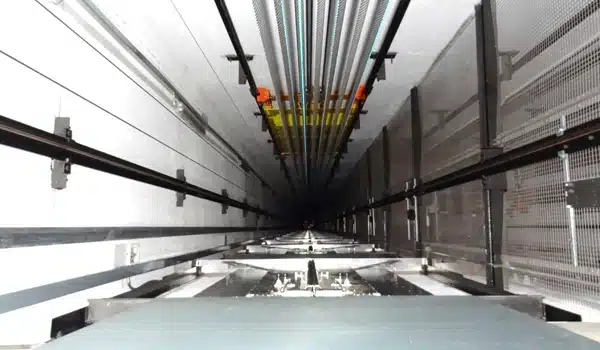

ریلهای راهنما و آهنکشی آسانسور ستون فقرات سیستم حرکتی آسانسور کششی محسوب میشوند. دقت در نصب ریلها بهطور مستقیم بر نرمی حرکت، ایمنی و طول عمر تجهیزات تأثیر دارد. در این مرحله، تیم فنی با استفاده از ابزارهای تراز لیزری، ریلها را بهصورت کاملاً عمود نصب میکند و با براکتهای فولادی مقاوم، آنها را در موقعیت ثابت نگه میدارد. در نهایت، فاصله بین ریلها و دیواره چاهک بهصورت میلیمتری بررسی میشود؛ طبق استاندارد، این فاصله نباید بیش از دو میلیمتر در هر متر ارتفاع باشد. کوچکترین انحراف در نصب ریلها ممکن است موجب لرزش کابین یا عملکرد نامنظم آسانسور شود.
۴. نصب سازه کابین و وزنه تعادل
پس از آمادهسازی ریلها، نوبت به نصب اسکلت فلزی کابین و وزنههای تعادل میرسد. در این مرحله از نصب آسانسور کششی، قاب اصلی کابین به ریلها متصل میشود و وزنههای تعادل در مسیر مقابل آن نصب میگردند تا نیروی موتور کاهش یافته و حرکت آسانتر انجام شود. سپس اجزای کابین شامل کف، دیوارهها، سقف و درب داخلی مونتاژ میشوند. تناسب وزن وزنه تعادل با بار نامی آسانسور بسیار مهم است؛ بهطور معمول، وزنه باید حدود ۴۰ تا ۵۰ درصد وزن کل کابین به همراه حداکثر ظرفیت مسافر باشد. رعایت این نسبت موجب بهبود راندمان انرژی و کاهش استهلاک موتور خواهد شد.
۵. نصب موتور و تجهیزات مکانیکی

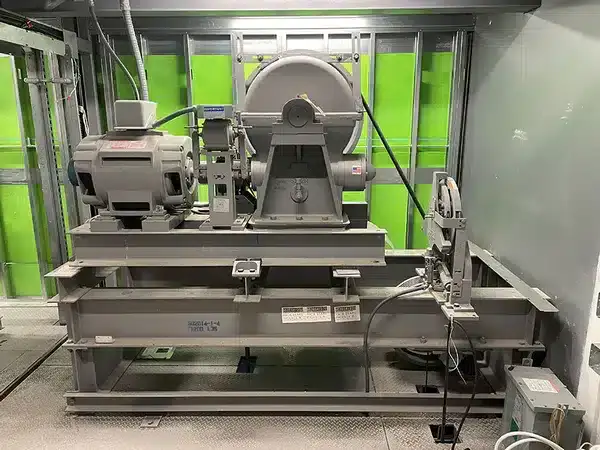

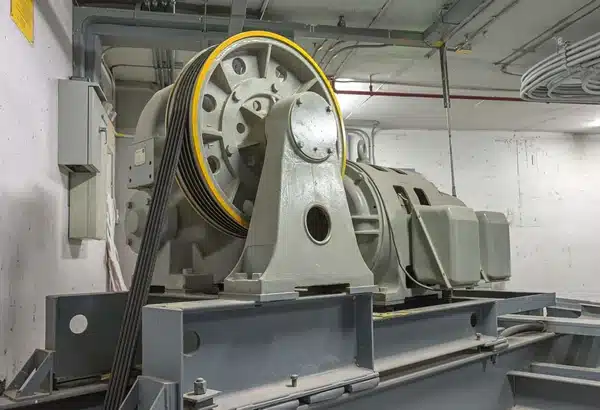

موتورخانه بهعنوان قلب تپنده آسانسور شناخته میشود و نصب آن باید با دقت و نظارت مهندسان متخصص انجام گیرد. در این بخش، موتور گیربکسی یا گیرلس روی شاسی مقاوم نصب شده و فلکه کشش بهطور دقیق تراز میشود. سیمبکسلها از روی فلکه عبور کرده و به کابین و وزنه تعادل متصل میشوند. در ادامه، سیستم ترمز اضطراری و گاورنر نیز نصب میگردند تا از ایمنی حرکت آسانسور اطمینان حاصل شود. بر اساس دادههای فنی، تنظیم صحیح کشش سیمبکسل میتواند تا ۱۵ درصد از استهلاک موتور بکاهد و مصرف انرژی را بهینه کند.
۶. نصب سیستم الکتریکی و تابلو فرمان
تابلو فرمان، مغز متفکر آسانسور است و وظیفه هماهنگی بین موتور، دربها، سنسورها و تجهیزات کنترلی را بر عهده دارد. در این مرحله، عملیات سیم کشی برق اصلی، روشنایی چاهک، سیستمهای هشدار و سنسورهای ایمنی انجام میشود. نصب دربهای طبقات، میکروسوئیچها و کابلهای ارتباطی بین تابلو فرمان و موتور نیز از مراحل حیاتی این بخش است. پس از تکمیل اتصالات، تست عملکردی موتور، ترمز و سیگنالهای کنترلی انجام میشود. استفاده از کابلهای نسوز و سیستم کنترل نوسانات برق در این مرحله توصیه میشود تا از خطرات احتمالی آتشسوزی و نوسانات ولتاژ جلوگیری گردد.
۷. راهاندازی اولیه و تنظیمات نهایی
پس از اتمام نصب فیزیکی، مرحله راهاندازی اولیه آغاز میشود. تیم فنی باید تمام اجزای مکانیکی و الکتریکی را در هماهنگی کامل آزمایش کند. در این مرحله، حرکت نرم کابین، توقف دقیق در طبقات، عملکرد ترمز، سیستمهای ایمنی و کنترل نویز بررسی میشود. همچنین، تستهای اضطراری مانند عملکرد در قطع برق و فعال شدن ترمز ایمنی انجام میگیرد. طبق استاندارد بینالمللی EN81، هر آسانسور باید پیش از تحویل نهایی حداقل ۳۰ بار تحت تست عملیاتی کامل قرار گیرد تا از صحت عملکرد سیستم اطمینان حاصل شود.
۸. بازرسی نهایی و تحویل آسانسور
آخرین گام در فرآیند نصب آسانسور کششی، بازرسی نهایی و تحویل رسمی سیستم است. در این مرحله، بازرس فنی با حضور نماینده شرکت نصاب و کارفرما، تمامی پارامترهای ایمنی، مکانیکی و الکتریکی را بررسی میکند. نتایج تست ایمنی، تأیید عملکرد تابلو فرمان، وضعیت دربها و حرکت کابین در گزارش نهایی ثبت میشود. در صورت تأیید همه موارد، گواهی بهرهبرداری صادر و آسانسور آماده استفاده میشود. بدون این تأییدیه رسمی، هیچ آسانسوری مجاز به فعالیت نیست. این مرحله تضمین میکند که سیستم مطابق با استانداردهای جهانی و الزامات ایمنی ملی کار میکند.
سخن پایانی
با رشد سریع ساختوسازهای بلندمرتبه در ایران، تقاضا برای آسانسورهای کششی هوشمند با سیستمهای کنترل مدرن روزبهروز افزایش مییابد.
نصب اصولی و استاندارد این آسانسورها نه تنها تضمینکننده ایمنی و کارایی ساختمان است، بلکه باعث صرفه جویی در مصرف انرژی و هزینههای تعمیرات آینده نیز میشود.
بنابراین، اگر در مرحله طراحی یا اجرای پروژه ساختمانی هستید، از همین امروز با انتخاب پیمانکار متخصص و نظارت دقیق بر مراحل نصب آسانسور کششی، آیندهای ایمن، مدرن و کارآمد برای ساختمان خود بسازید. افلاک مهر در تمامی مراحل نصب آسانسور از خرید آسانسور تا نصب و راه اندازی آن در کنار شما عزیزان میباشد. با کارشناسان ما تماس بگیرید.
