اتاقک آسانسور در پشت بام یا همان موتور خانه آسانسور یکی از اجزای مهم و کاربردی در ساختمان میباشد که برای نصب موتور و سایر تجهیزات مربوط به آسانسور استفاده می‌شود. این اتاقک‌ها نه تنها نقش حیاتی در عملکرد صحیح آسانسور دارند، بلکه به بهبود زیبایی و کارایی ساختمان نیز کمک می‌کنند. در این مقاله، به بررسی ضوابط طراحی، ساخت، و نصب اتاقک آسانسور در بام خواهیم پرداخت و به نکات فنی و مقررات مرتبط با آن خواهیم پرداخت.

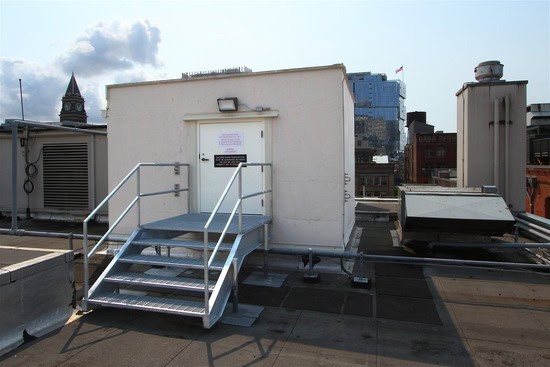

اتاقک آسانسور در بام چیست

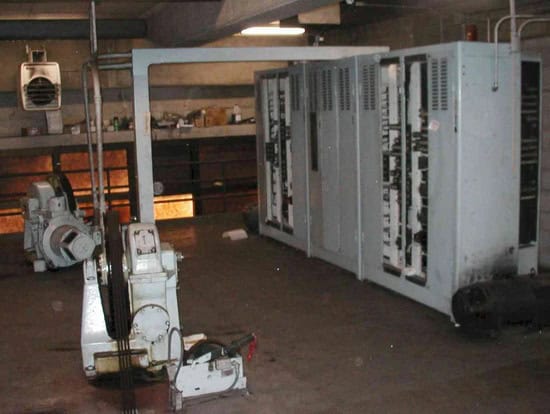

اتاقک آسانسور در پشت بام، در واقع همان موتور خانه آسانسور میباشد که معمولاً در بالاترین نقطه ساختمان قرار دارد و برای قرارگیری موتور آسانسور و سایر تجهیزات مختلف آسانسور طراحی شده است. این اتاقک ها به گونه‌ای طراحی می‌شوند که تمامی سیستم‌های مکانیکی، الکتریکی، و کنترلی آسانسور را در خود جای دهند.
ضوابط موتورخانه و اتاقک آسانسور در بام
اتاقک موتورخانه آسانسور به عنوان جزء اصلی و حیاتی سیستم آسانسور، نیازمند طراحی دقیق میباشد که تمامی جنبه‌های عملکردی را پوشش دهد. این فضا باید دارای ابعاد مناسب باشد و همچنین ارتفاع کافی برای نصب تجهیزات و دسترسی آسان به آن‌ها فراهم کند. ابعاد اتاقک آسانسور در پشت بام بسته به نوع آسانسور و ظرفیت بار آن‌ها متفاوت است. به عنوان مثال، برای یک آسانسور کششی با ظرفیت ۱۰۰۰ تا ۱۶۰۰ کیلوگرم، ابعاد موتورخانه باید در حدود ۲ متر در ۲.۵ متر و ارتفاع آن بین ۲.۵ تا ۳ متر باشد.
علاوه بر این، تهویه مؤثر در موتورخانه از اهمیت بالایی برخوردار است، چرا که از گرم شدن بیش از حد تجهیزات جلوگیری می‌کند. در طراحی پلان موتورخانه، باید به نحوه چیدمان تجهیزات و فضای کافی برای حرکت راحت تکنسین ها توجه ویژه‌ای شود. این کار نه تنها فرآیندهای تعمیر و نگهداری را آسان‌تر می‌کند، بلکه به افزایش ایمنی نیز کمک می‌کند. در نهایت، اتاقک موتورخانه باید به گونه‌ای طراحی شود که عملکرد آسانسور را به بهترین نحو ممکن تضمین کند و دسترسی آسان به تمامی بخش های آن فراهم باشد.

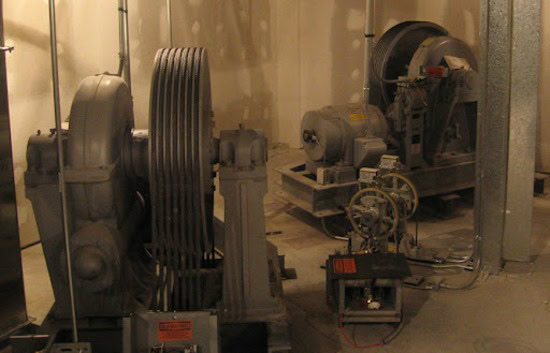

ابعاد و ارتفاع اتاقک آسانسور در بام
ابعاد و ارتفاع موتورخانه باید به‌گونه‌ای باشد که همه تجهیزات اصلی به‌طور مؤثر در آن جای گیرند و در عین حال فضایی برای حرکت راحت کارکنان برای انجام تعمیرات و سرویس‌دهی نیز فراهم شود. از آنجا که ابعاد موتورخانه بسته به نوع آسانسور و ویژگی‌های آن متغیر است، ارائه طراحی دقیق و مطابق با استانداردها از اهمیت بالایی برخوردار است.
« شرکت آسانسور »
حداقل ابعاد پیشنهاد شده برای این فضا معمولاً ۲ متر عرض، ۲ متر ارتفاع و ۳ متر طول است. این ابعاد می‌تواند شرایط لازم برای کارایی، ایمنی، و تهویه مناسب را در موتورخانه فراهم کند و به‌این‌ترتیب عملکرد بهینه آسانسور را در درازمدت تضمین کند.
عواملی که بر ابعاد اتاقک موتورخانه تأثیر می‌گذارند
ابعاد و ارتفاع موتورخانه آسانسور در بام به چندین عامل بستگی دارد که مهم‌ترین آن‌ها عبارتند از:
نوع آسانسور: آسانسورهای کششی، هیدرولیکی و سایر انواع، هر کدام نیازمند فضای متفاوتی برای نصب تجهیزات خود هستند.
ظرفیت آسانسور: هرچه ظرفیت بار آسانسور بیشتر باشد، به فضای بیشتری برای نصب موتور و سایر تجهیزات نیاز است.
تعداد طبقات: تعداد طبقات ساختمان می‌تواند بر اندازه موتورخانه تأثیر بگذارد. ساختمان‌های بلندتر به فضای بیشتری برای موتورخانه نیاز دارند.
نوع کاربرد آسانسور: برای آسانسورهای خاص مانند آسانسورهای بیمارستانی یا آسانسورهای با سرعت بالا، ابعاد و ویژگی‌های فنی موتورخانه متفاوت است.
| نوع آسانسور | ظرفیت (کیلوگرم) | ابعاد موتورخانه (متر) | ارتفاع موتورخانه (متر) |
|---|---|---|---|
| آسانسور کششی | ۴۰۰-۱۰۰۰ | ۱.۵ × ۲.۰ | ۲.۵ – ۳.۰ |
| آسانسور کششی | ۱۰۰۰-۱۶۰۰ | ۲.۰ × ۲.۵ | ۲.۵ – ۳.۰ |
| آسانسور هیدرولیکی | ۴۰۰-۱۰۰۰ | ۱.۵ × ۲.۰ | ۲.۵ – ۳.۰ |
| آسانسور هیدرولیکی | ۱۰۰۰-۲۰۰۰ | ۲.۰ × ۲.۵ | ۲.۵ – ۳.۰ |
| آسانسور بیمارستانی | ۱۰۰۰-۲۵۰۰ | ۲.۰ × ۳.۰ | ۳.۰ – ۳.۵ |
| آسانسور خاص (مثلاً با سرعت بالا) | ۱۶۰۰-۳۰۰۰ | ۲.۵ × ۳.۰ | ۳.۰ – ۴.۰ |
نکات مهم در طراحی موتورخانه آسانسور
تهویه مناسب: یکی از مهم‌ترین جنبه‌های طراحی موتورخانه آسانسور، سیستم تهویه آن است. تهویه مناسب کمک می‌کند تا از گرم شدن بیش از حد تجهیزات جلوگیری شده و عملکرد موتورخانه بهینه بماند.
دسترسی آسان برای تعمیرات: طراحی فضای موتورخانه باید به‌گونه‌ای باشد که تکنسین‌ها به راحتی بتوانند به تمام بخش‌های سیستم دسترسی پیدا کنند.
ابعاد متناسب با نوع و ظرفیت آسانسور: انتخاب ابعاد مناسب موتورخانه با توجه به نوع آسانسور و ظرفیت بار آن تأثیر زیادی بر عملکرد بهینه سیستم دارد. به همین دلیل توجه به این موضوع هنگام طراحی موتورخانه ضروری است.
مقاومت در برابر شرایط جوی: اتاقک آسانسور باید از مواد مقاوم در برابر شرایط جوی مختلف مانند بارش برف، باران و نور خورشید ساخته شود.
استانداردهای ایمنی: تمامی تجهیزات داخل اتاقک باید مطابق با استانداردهای ایمنی ملی و بین‌المللی طراحی و نصب شوند.
دسترسی به تجهیزات: طراحی باید به گونه‌ای باشد که دسترسی به موتورخانه و سایر تجهیزات آسانسور به راحتی انجام شود.
تجهیزات و سیستم‌های الکتریکی: سیستم‌های برق و کنترل باید به‌طور کامل و مطابق با استانداردهای بین‌المللی نصب شوند تا از بروز مشکلات الکتریکی جلوگیری شود.
مزایای نصب اتاقک آسانسور در پشت بام
در این بخش، به مزایای مختلف نصب اتاقک آسانسور در پشت بام پرداخته می‌شود که شامل موارد زیر است:
فضای بیشتر در ساختمان: با نصب این اتاقک‌ها در پشت بام، فضای داخلی ساختمان برای استفاده‌های دیگر آزاد می‌ماند.
دسترسی راحت‌تر به تجهیزات: نصب موتورخانه در پشت بام، دسترسی به تجهیزات آسانسور را ساده‌تر می‌کند و امکان تعمیرات و نگهداری راحت‌تر فراهم می‌شود.
حفظ زیبایی نمای ساختمان: با قرار دادن تجهیزات در پشت بام، از منظر نمای ساختمان جلوگیری می‌شود و ظاهر ساختمان تمیزتر می‌ماند.
چالش‌ها و معایب اتاقک آسانسور در پشت بام
گرچه نصب اتاقک آسانسور در پشت بام مزایای زیادی دارد، اما برخی چالش‌ها و معایب نیز وجود دارند که باید در نظر گرفته شوند:
مشکلات دسترسی در شرایط بد آب و هوایی: بارش برف و باران می‌تواند دسترسی به اتاقک آسانسور را دشوار کند.
هزینه‌های اضافی: نصب و نگهداری این اتاقک‌ها ممکن است هزینه‌های بیشتری نسبت به موتورخانه‌های سنتی در طبقات پایین‌تر داشته باشد.
نیاز به فضای اضافی در پشت بام: برای نصب این اتاقک‌ها، فضای کافی در پشت بام نیاز است که ممکن است در ساختمان‌های قدیمی‌تر یا کوچک‌تر، محدود باشد.
اتاقک آسانسور در پشت بام یا موتورخانه در طبقات پایین؟
در این بخش، به مقایسه بین اتاقک آسانسور در پشت بام و موتورخانه‌های نصب‌شده در طبقات پایین‌تر پرداخته می‌شود:
اتاقک در پشت بام:
دسترسی آسان‌تر به تجهیزات برای تعمیرات
حفظ نمای زیبای ساختمان
امکان استفاده از فضای داخلی برای کاربردهای دیگر
موتورخانه در طبقات پایین‌تر:
هزینه نصب و نگهداری پایین‌تر
دسترسی سخت‌تر به تجهیزات در صورت خرابی
محدودیت در استفاده از فضای داخلی ساختمان
توصیه ها و نکات فنی برای نصب اتاقک آسانسور در بام
برای نصب اتاقک آسانسور در پشت بام، نکات فنی زیر باید رعایت شوند:
ارزیابی نیاز به فضای کافی: قبل از شروع نصب، بررسی کنید که فضای کافی برای نصب اتاقک و تجهیزات آن در پشت بام وجود دارد.
انتخاب مواد مناسب: برای ساخت اتاقک، باید از مواد مقاوم در برابر آب و هوا و همچنین عایق صوتی مناسب استفاده کرد.
توجه به مسائل زیست‌محیطی: در طراحی اتاقک آسانسور، توجه به مسائلی چون انرژی و محیط زیست می‌تواند کمک زیادی به بهینه‌سازی عملکرد سیستم کند.
سوالات متداول
آیا نصب اتاقک آسانسور در پشت بام برای هر ساختمان مناسب است؟
این نوع نصب برای ساختمان‌هایی با فضای مناسب در پشت بام و نیاز به دسترسی آسان به تجهیزات مناسب است.
هزینه نصب اتاقک آسانسور در پشت بام چقدر است؟
هزینه‌ها بستگی به ابعاد ساختمان، نوع آسانسور و شرایط نصب دارد، اما معمولاً هزینه بیشتری نسبت به موتورخانه‌های سنتی دارد.
چه استانداردهایی باید در نصب اتاقک آسانسور رعایت شود؟
رعایت استانداردهای ایمنی، طراحی مقاوم در برابر شرایط جوی و دسترسی آسان به تجهیزات از جمله مهم‌ترین استانداردها هستند.
نتیجه‌گیری
اتاقک آسانسور در بام با مزایای خاص خود می‌تواند انتخابی مناسب برای ساختمان‌های مدرن باشد. با این حال، باید به چالش‌ها و هزینه‌های مربوط به نصب و نگهداری آن نیز توجه کرد. رعایت ضوابط و استانداردهای طراحی به‌ویژه در مواردی چون ایمنی و دسترسی به تجهیزات، از اهمیت بالایی برخوردار است.
