ریل به عنوان یکی از قسمتهای مهم آسانسور در ایجاد امنیت و عملکرد این دستگاه حائز اهمیت بسیاری است. ریل آسانسور قطعه فلزی از جنس فولاد با مقطع T شکل هست که از منحرف شدن کابین آسانسور و کادر وزنه جلوگیری میکند. این قطعه با هدایت آسانسور حرکات جانبی را به حداقل میرساند و از نوسانات بیش از اندازه کابین نیز جلوگیری میکند. در این مطلب از شرکت آسانسور افلاک مهر به این موضوع میپردازیم که ریل آسانسور چیست؟ انواع آن کدامند و مراحل نصب آن به چه صورت است با ما همراه باشید.
ریل آسانسور

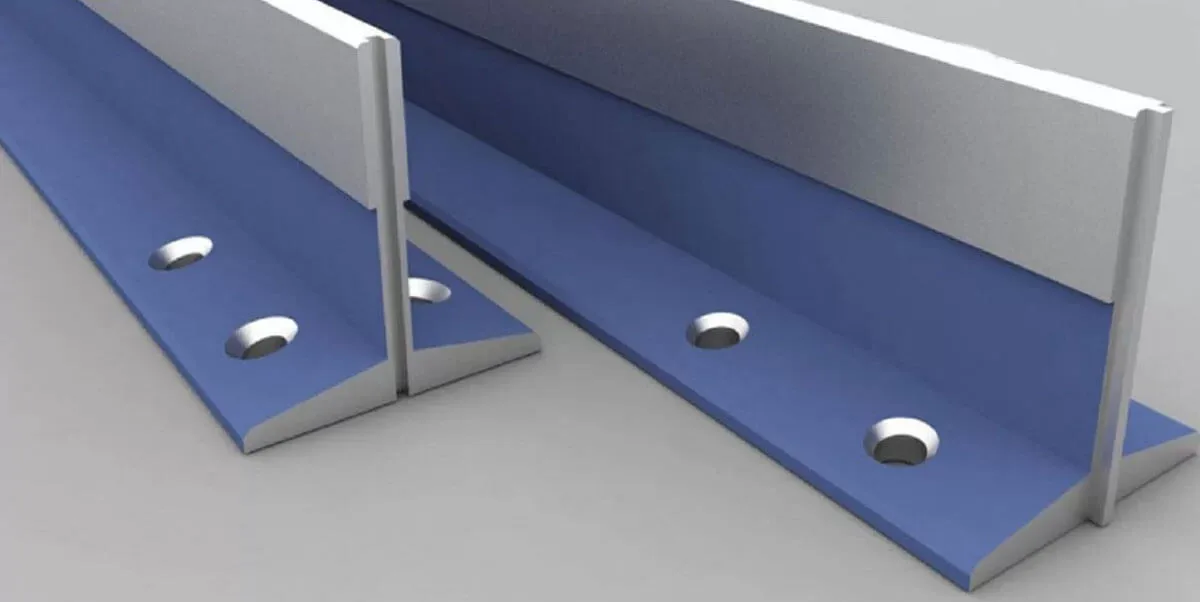

همانطور که گفته شد؛ ریل آسانسور، ستونی فلزی با مقطع تی(T) شکل است که به صورت عمودی در چاه آسانسور نصب میشود. این ریلها، مسیر حرکت کابین و وزنه تعادل را مشخص میکنند و با فراهم آوردن یک سطح صاف و پایدار، از نوسانات و حرکتهای ناخواسته آسانسور جلوگیری میکنند. اهمیت ریل آسانسور فراتر از یک مسیر ساده است؛ این ریل ها تضمینکننده ایمنی مسافران، پایداری حرکت کابین و وزنه تعادل، و عملکرد روان و بیصدای آسانسور هستند. بدون ریل آسانسور، کابین به صورت کنترل نشده حرکت کرده و ممکن است فاجعه آفرین باشد. بنابراین، میتوان گفت که ریلهای آسانسور، قلب تپنده سیستم ایمنی و عملکرد هر آسانسور محسوب میشوند.
ریلهای راهنما وظیفه حفظ ایمنی حرکت کابین را نیز به عهده دارند، زیرا ترمز ایمنی اضطراری (پاراشوت)بر روی این ریل های راهنما عمل میکند. با توجه به اینکه ریلها در آسانسور اهمیت زیادی دارند، هرگونه اختلال و مشکل در آن ها میتواند کل عملکرد و کارایی دستگاه را مختل کند. به همین دلیل است که این ریلها را از فولاد میسازند تا جنسی مستحکم و مقاوم داشته باشد.
جنس ریل آسانسور چیست؟
ریل آسانسور معمولاً از فولاد با کیفیت بالا ساخته میشود، چرا که این قطعه باید بتواند وزن زیاد کابین و قاب وزنه تعادل را در مسیر عمودی تحمل کند و در عین حال در برابر سایش، تنش مکانیکی، و نیروهای ناگهانی ناشی از حرکت یا توقف آسانسور مقاوم باشد. فولادی که برای ساخت ریل بهکار میرود غالباً دارای درصد مناسبی از کربن است تا سختی و استحکام لازم را فراهم کند، اما در عین حال باید شکل پذیری کافی برای نصب ایمن را نیز داشته باشد. این فولادها بهصورت نورد سرد یا نورد گرم تولید میشوند؛ روش نورد سرد معمولاً دقت ابعادی بیشتری را فراهم میکند و در ریل های با کیفیت بالاتر استفاده میشود. علاوه بر ترکیب شیمیایی، عملیات حرارتی و کنترل کیفیت در فرآیند ساخت نقش مهمی در تضمین خواص مکانیکی و دوام ریل دارند. برای افزایش دوام سطحی، برخی از ریلها ممکن است با پوشش ضدزنگ یا عملیات سختکاری سطحی نیز تقویت شوند. در مجموع، جنس ریل آسانسور باید ترکیبی از سختی، مقاومت، دوام و دقت باشد تا عملکرد روان و ایمن سیستم آسانسور را در بلندمدت تضمین کند.
وظیفه ریل آسانسور
همانطور که قبلا نیز اشاره شد وظیفه اصلی ریل آسانسور هدایت آسانسور و کادر وزنه در چاه آسانسور است، از دیگر وظایف ریل آسانسور میتوان به موارد زیر اشاره کرد:
- مقاومت در برابر نیروهای خارج از مرکز که باعث نوسان کابین میشود
- ارتعاشات افقی را به کمترین تعداد موجود میرساند
- متوقف کردن کابین آسانسور در زمان پاراشوت
- هدایت کابین و وزنه تعادل
- تحمل نیروها و بارها
- افزایش طول عمر آسانسور
به طور کلی، ریل آسانسور به مثابه ستون فقرات و شریان حیاتی یک آسانسور عمل میکند که بدون آن، نه تنها حرکت ایمن و روان غیرممکن خواهد بود، بلکه ایمنی جانی مسافران نیز به خطر خواهد افتاد. انتخاب، نصب و نگهداری صحیح ریلها از اهمیت بالایی برخوردار است.
انواع ریل آسانسور
ریل آسانسور بر اساس ابعاد مقطع (که معمولاً با حرف T و یک عدد نشان داده میشود) دسته بندی میشوند که هر کدام برای سرعت، ظرفیت و ارتفاع خاصی مناسب هستند:
- ریلهای T50 (معادل T5): این ریلها از کوچکترین و سبکترین انواع هستند که معمولاً با روش نورد سرد تولید میشوند. ریلهای T50 برای آسانسورهای کوچک، با ظرفیت حداکثر ۶ تا ۸ نفر و سرعت تا ۱ متر بر ثانیه مناسباند و بیشتر به عنوان ریل وزنه تعادل یا در آسانسورهای با ارتفاع کم (تا حدود ۱۰ طبقه) استفاده میشوند.
- ریلهای T70 (معادل T9): این ریلها نیز عمدتاً به روش نورد سرد تولید میشوند و از T50 کمی بزرگتر و مقاومتر هستند. ریلهای T70 برای آسانسورهای با ظرفیت ۷ تا ۱۰ نفر و سرعت تا ۱.۲ متر بر ثانیه کاربرد دارند. این ریلها به دلیل تعادل بین قیمت و کارایی، در بسیاری از ساختمانهای مسکونی مورد استفاده قرار میگیرند، هم برای کابین و هم برای وزنه تعادل (بسته به ظرفیت).
- ریلهای T90 (معادل T16): این ریلها معمولاً از نوع ماشینکاری شده هستند و برای آسانسورهای با ظرفیت بالا (۸ تا ۱۶ نفر) و سرعت تا ۱.۶ متر بر ثانیه مناسباند. ریلهای T90 در پروژههای بزرگتر و ساختمانهای مرتفعتر که نیاز به حرکت پایدارتر و ظرفیت حمل بار بیشتر دارند، استفاده میشوند.
- ریلهای T125 و بالاتر: این ریلها از بزرگترین و مقاومترین انواع ریل هستند که عمدتاً به روش ماشینکاری تولید میشوند. ریلهای T125 و انواع بزرگتر (مانند T140 یا T127 که به ندرت استفاده میشوند) برای آسانسورهای با ظرفیت بسیار بالا، سرعتهای بیش از ۱.۶ متر بر ثانیه و ارتفاعات بسیار بلند (بیش از ۵۰ متر) به کار میروند. این ریلها حداکثر پایداری و ایمنی را برای آسانسورهای پرتردد و پرسرعت فراهم میکنند.
بهترین برند ریل آسانسور
در بازار ریل آسانسور، برندهای متعددی وجود دارند که هر یک با ویژگیهای متفاوتی از نظر کیفیت ساخت، دقت ابعادی، طول عمر و انطباق با استانداردهای بینالمللی شناخته میشوند. انتخاب برند مناسب، نقش مهمی در تضمین ایمنی، عملکرد روان و طول عمر سیستم آسانسور دارد. برخی برندها دارای سابقه طولانی و شهرت جهانی هستند و برخی دیگر گزینههای اقتصادیتر با کیفیت متوسط به شمار میروند. همچنین در سالهای اخیر، تولیدکنندگان داخلی نیز وارد این عرصه شدهاند و توانستهاند تا حدودی نیاز بازار ایران را پاسخ دهند. در انتخاب برند مناسب، باید به عواملی چون نوع پروژه، سرعت و ظرفیت آسانسور، شرایط نصب و بودجه توجه داشت.
برندهای معتبر ریل آسانسور شامل موارد زیر هستند:
- MONTEFERRO (ایتالیا): کیفیت ساخت بالا، دقت ابعادی فوقالعاده، مطابق با استاندارد EN81، مناسب پروژههای لوکس و صنعتی.
- MAFER (ترکیه): کیفیت قابل قبول، قیمت مناسب، مورد استفاده در پروژههای میانرده.
- YANG (چین): گزینه اقتصادی با کیفیت متوسط، مناسب پروژههای مسکونی با بودجه محدود.
- ریل راهبر : برند داخلی با تولید متناسب با نیاز بازار، کیفیت قابل قبول در شرایط استاندارد نصب.
- آهن تجارت : یکی از عرضهکنندگان داخلی که به توزیع و تولید ریل با کیفیت متوسط و قیمت مناسب میپردازد.
هر یک از این برندها باید با توجه به نیاز فنی پروژه و شرایط اجرایی مورد بررسی و انتخاب قرار گیرند.
طول ریل آسانسور چند متر است؟
طول ریل آسانسور به عوامل مختلفی بستگی دارد و نمیتوان یک عدد ثابت برای همه پروژهها در نظر گرفت. اما به طور کلی طول ریل آسانسور به ارتفاع چاه آسانسور و تعداد توقفها بستگی دارد.
معمولاً طول ریل آسانسور برای هر طبقه حدود ۳ تا ۳/۵ متر ریل در نظر گرفته میشود.
برای مثال اگر ساختمانی ۵ طبقه داشته باشد، حدود ۱۵ تا ۱۸ متر ریل نیاز دارد.
ریلها در شاخههای ۵ متری یا ۳ متری تولید و در محل نصب به هم متصل میشوند.
طول ریل آسانسور بر اساس تعداد طبقات
| تعداد توقف | ارتفاع تقریبی ساختمان (متر) | طول تقریبی ریل موردنیاز (متر) |
| ۳ توقف (۲ طبقه + همکف) | ۶ تا ۷ متر | ۶ تا ۷ متر ریل برای کابین + ۶ تا ۷ متر برای وزنه تعادل |
| ۵ توقف (۴ طبقه + همکف) | ۱۲ تا ۱۴ متر | ۱۲ تا ۱۴ متر برای کابین + ۱۲ تا ۱۴ متر برای وزنه تعادل |
| ۷ توقف (۶ طبقه + همکف) | ۱۸ تا ۲۱ متر | ۱۸ تا ۲۱ متر برای کابین + ۱۸ تا ۲۱ متر برای وزنه تعادل |
| ۱۰ توقف (۹ طبقه + همکف) | ۲۷ تا ۳۰ متر | ۲۷ تا ۳۰ متر برای کابین + ۲۷ تا ۳۰ متر برای وزنه تعادل |
این اعداد تقریبی هستند و طول دقیق ریل باید بر اساس نقشه سازه، طراحی آسانسور و محاسبات مهندسی تعیین شود.
چگونه ریل آسانسور مناسب را انتخاب کنیم؟
ریلهای آسانسور ابعاد گوناگونی دارند که در برندهای مختلفی توزیع شده اند. ریل های آسانسور ایرانی یکی از بهترین این محصولات است که کاملاً مطابق با استاندارد بین المللی و مقاومت عالی به تولید رسیده است. طول ریل آسانسور ۵ متر بوده و در مواقعی نیز از ریل هایی با طول ۳ متر نیز استفاده میکنند.
ریلهای آسانسور معمولا با ضخامتهای متفاوت تولید میشود که رایج ترین آنها ۴ سایز T5،T9 ،T16، T125 است که با توجه به سرعت، ظرفیت و ارتفاع آسانسور انتخاب میشوند.
| ریل آسانسور | ارتفاع چاه آسانسور | ظرفیت آسانسور | سرعت آسانسور |
| T5 | کمتر از ۱۵ متر | حداکثر ۴ نفر | حداکثر ۱ متر برثانیه |
| T9 | کمتر از ۳۰ متر | حداکثر ۷ نفر | حداکثر ۱.۲ متر برثانیه |
| T16 | بین ۳۰ تا ۵۰ متر | حداکثر ۱۲ نفر | حداکثر ۱.۶ متر برثانیه |
| T125 | بیشتر از ۵۰ متر | بیشتر از ۱۲ نفر | بیشتر از ۱.۶ متر برثانیه |
نصب ریل آسانسور
نصب ریل آسانسور حتماً باید به دست متخصصین با تجربه انجام پذیرد. چرا که نصب غیر اصولی این قطعه منجر به بروز تغییرات در مقاومت اصطکاکی ریل آسانسور میشود و هرگونه اشتباه در نصب ریل آسانسور میتواند منجر به مشکلات جدی در عملکرد و ایمنی آسانسور شود

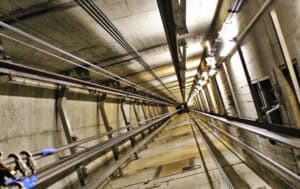

جهت نصب صحیح ریلهای آسانسور، ابتدا باید چاه آسانسور شاقول شده و اندازه مناسب آن مطابق با نقشههای طراحی شده تعیین و مشخص شود. باید توجه داشت که ریلها در محل اتصال به یکدیگر باید کاملا در یک راستا قرار بگیرند؛ یعنی جلو یا عقب نباشند. با این حال مراحل نصب ریل آسانسور به طور خلاصه به شرح زیر است:
- آماده سازی چاه آسانسور
- نصب براکت ها: قطعات فلزی هستند که ریل ها را به دیواره چاه آسانسور متصل میکنند.
- نصب ریل آسانسور که به ترتیب از پایین به بالا در چاه آسانسور قرار میگیرند.
- تراز کردن ریل ها
- پس از نصب ریل و تراز کردن اولیه، تنظیمات نهایی برای اطمینان از عملکرد بیعیب و نقص انجام میشود.
اجرت نصب ریل آسانسور چقدر است؟
نصب ریل آسانسور یکی از مراحل کلیدی در راهاندازی آسانسور است و کیفیت نصب آن مستقیماً بر عملکرد، ایمنی و طول عمر آسانسور تأثیر میگذارد. اجرت نصب ریل آسانسور بسته به چند عامل تعیین میشود، از جمله تعداد طبقات، ارتفاع ساختمان، جنس ریل و نوع آسانسور (تکدرب یا دو درب)، همچنین تخصص و تجربه تیم نصب نقش مهمی در قیمت دارد. معمولاً شرکتهای معتبر، هزینه نصب را با در نظر گرفتن استانداردهای ایمنی و دقت بالای کار تعیین میکنند تا عملکرد نهایی آسانسور بدون مشکل باشد.
هزینه نصب ریل آسانسور معمولاً به صورت متر طول ریل یا پروژهای کامل محاسبه میشود و ممکن است بسته به منطقه و شرکت ارائهدهنده خدمات متفاوت باشد. به طور میانگین، اجرت نصب ریل آسانسور بین چند میلیون تا چند ده میلیون تومان متغیر است. برای دریافت قیمت دقیق و مشاوره تخصصی متناسب با نوع آسانسور و ساختمان شما، بهترین راه تماس با کارشناسان فروش و نصب شرکتهای معتبر آسانسور است تا علاوه بر قیمت، از کیفیت و ایمنی نصب نیز اطمینان حاصل کنید. با کارشناسان ما تماس بگیرید.
در نظر داشته باشید که نصب ناصحیح این دستگاه می تواند عملکرد آسانسور را به طور کلی بر هم بزند و خسارات زیادی ایجاد نماید.
نکته حائز اهمیت بعدی که کارشناسان ما هنگام خرید آسانسور به مشتریان گوشزد می کنند اینست که این قطعات در زمانهای خاصی حتماً باید روغن کاری شوند، در غیر این صورت صداهای ناهنجاری از خود نشان خواهند داد.
قیمت ریل آسانسور
قیمت ریل آسانسور مطابق با نوع استانداردها و درصد کیفیت آنها تعیین می گردد. ریل آسانسور هیدرولیک یا توجه به نوع عملکرد و کارایی که دارد، قیمتهای متنوعی را به خود اختصاص داده است که بر اساس میزان مرغوبیت، کیفیت آلیاژ مورد استفاده، مقاومت قطعه و نوع برند آسانسور هیدرولیک بالا و پایین میشوند.
عامل مهم که در قیمت ریل تاثیر گذار است، انتخاب ریل گرم یا سرد می باشد. شمش فولادی با استفاده از ماشین آلات متفاوت در دماهای مختلف و با روشهای متعددی به اشکال گوناگون در میآید. یکی از این روشها نورد به دو روش سرد و گرم است. در نهایت این نکته مهمی است که ریل نورد سرد در کشور ما قیمت بالاتری دارد.
سخن پایانی
دانستن این موضوع که ریل آسانسور چیست و شناخت انواع ریل آسانسور و فرآیند نصب آنها، به شما کمک میکند تا تصمیمات آگاهانهتری در پروژههای مربوط به آسانسور بگیرید. به یاد داشته باشید که سرمایهگذاری در ریلهای با کیفیت و خدمات نصب و نگهداری حرفهای، نه تنها به نفع عملکرد آسانسور است، بلکه تضمینکننده آرامش خاطر و ایمنی تمام کاربران خواهد بود. هرگز اهمیت ریلهای آسانسور را دست کم نگیرید، زیرا آنها راهنمای اصلی هر سفر عمودی ایمن و مطمئن هستند.
