در دنیای پرشتاب امروز، آسانسورها به بخشی جداییناپذیر از زندگی روزمره ما تبدیل شدهاند. از برجهای بلندمرتبه و مراکز خرید شلوغ گرفته تا آپارتمانهای مسکونی، این ماشینهای پیچیده به طور مداوم در حال جابجایی هزاران نفر هستند. اما آیا تا به حال به این فکر کردهاید که چگونه ایمنی و عملکرد بینقص آنها تضمین میشود؟ پاسخ در یک قطعه کلیدی و حیاتی به نام جعبه رویزیون آسانسور نهفته است. این جعبه کوچک اما قدرتمند، مرکز کنترل اضطراری آسانسور شماست و در مواقع بحرانی، نقشی حیاتی در حفظ جان و مال افراد ایفا میکند.
اما جعبه رویزیون آسانسور چیست؟ چرا باید از اهمیت آن آگاه باشیم؟ و چگونه مطمئن شویم که آسانسور ما به یکی از آنها مجهز است؟ در این مقاله از شرکت آسانسوری افلاک مهر، ما به این سؤالات و بسیاری دیگر پاسخ خواهیم داد و شما را با جزئیات شگفت انگیز این قطعه حیاتی آشنا خواهیم کرد. اگر به دنبال اطلاعات دقیق و کاربردی در مورد ایمنی آسانسور هستید، این مقاله برای شما نوشته شده است.

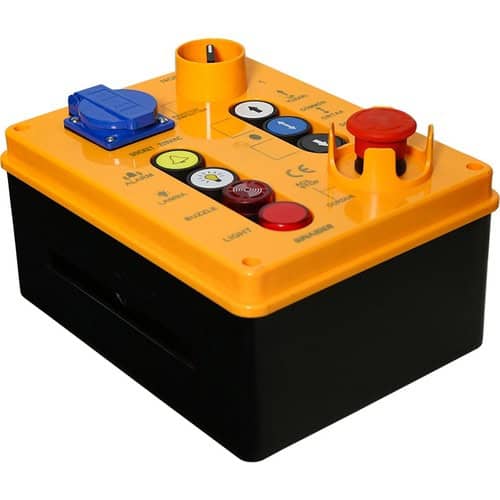

جعبه رویزیون آسانسور چیست و چرا ضروری است؟
جعبه رویزیون آسانسور (به انگلیسی: Elevator Inspection Box یا Revision Box) در واقع یک تابلوی کنترل موقت است که معمولاً روی کابین آسانسور نصب میشود. این جعبه به تکنسینها و سرویسکاران آسانسور اجازه میدهد تا کنترل کامل حرکت آسانسور را از داخل کابین به دست بگیرند. این کنترل دستی برای انجام عملیات سرویس، نگهداری، و به خصوص در شرایط اضطراری مانند نجات افراد محبوس یا رفع ایرادات فنی، ضروری است.
بدون جعبه رویزیون، هرگونه عملیات سرویس و تعمیرات با خطرات جانی و آسیب به تجهیزات همراه خواهد بود. این جعبه به تکنسین اجازه میدهد تا آسانسور را با سرعت بسیار پایین (حدود ۰.۵ تا ۰.۶ متر بر ثانیه) و با دقت بالا حرکت دهد، که این امر مانور در فضاهای محدود را امکانپذیر میسازد. به بیان ساده، جعبه رویزیون تضمین میکند که آسانسور در شرایط کنترلشده و ایمن بازرسی و تعمیر شود.
« قیمت آسانسور »
« نصب آسانسور »
کاربرد جعبه رویزیون در آسانسور چیست؟
کاربردهای جعبه رویزیون بسیار گسترده و حیاتی هستند. از جمله مهمترین آنها میتوان به موارد زیر اشاره کرد:
- عملیات نجات اضطراری: در مواقعی که آسانسور به دلیل قطع برق یا نقص فنی در بین طبقات متوقف میشود، تکنسینها از طریق این جعبه میتوانند آسانسور را به نزدیکترین طبقه حرکت داده و دربها را باز کنند تا افراد محبوس نجات پیدا کنند. این کار به طور چشمگیری زمان نجات را کاهش داده و اضطراب مسافران را به حداقل میرساند.
- سرویس و نگهداری دوره ای: هر آسانسور برای عملکرد صحیح نیاز به بازرسیهای منظم دارد. سرویس کار آسانسور با استفاده از جعبه رویزیون میتواند به راحتی تمامی قطعات مکانیکی و الکتریکی روی کابین مانند سیم بکسلها، سنسورهای درب، و سیستم ترمز را بررسی کند.
- نصب و راهاندازی: در مراحل نصب و راه اندازی آسانسور، تکنسینها از این جعبه برای حرکت اولیه کابین و انجام تنظیمات دقیق استفاده میکنند. این امر به آنها امکان میدهد تا حرکت آسانسور را به صورت دستی و با دقت بالا کنترل کنند.
- تستهای ایمنی: در طول بازرسیهای سالانه و تستهای ایمنی، تکنسینها از جعبه رویزیون برای شبیهسازی شرایط مختلف و اطمینان از عملکرد صحیح تمامی سیستمهای ایمنی مانند پاراشوت (ترمز ایمنی) و سنسورهای تشخیص مانع استفاده میکنند.

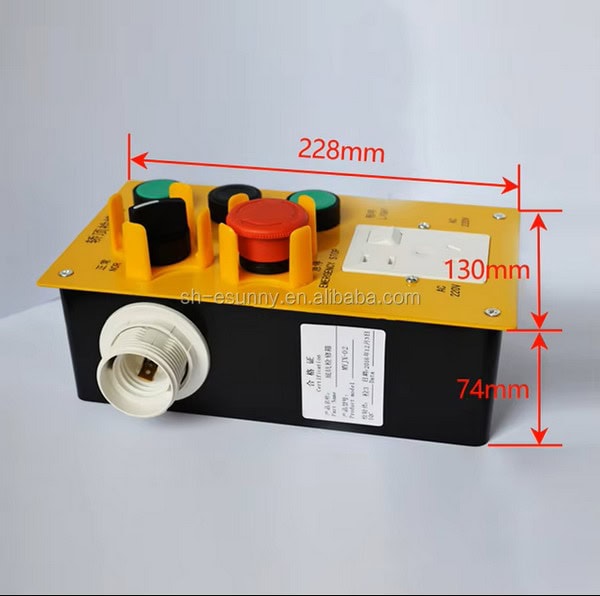

اجزا و قطعات کلیدی یک جعبه رویزیون چیست؟
یک جعبه رویزیون آسانسور از چندین جزء حیاتی تشکیل شده است که هر یک وظیفه خاصی را بر عهده دارند. آشنایی با این اجزا به درک بهتر عملکرد آن کمک میکند:
- کلید رویزیون: این کلید مهمترین قسمت جعبه است. با فعال کردن آن، کنترل اصلی آسانسور از موتورخانه به جعبه رویزیون منتقل میشود.
- کلید جهت بالا/پایین: این کلیدها به تکنسین اجازه میدهند تا کابین را با سرعت پایین به سمت بالا یا پایین حرکت دهد.
- دکمه استپ (Stop): این دکمه اضطراری در مواقع لزوم، تمام حرکت آسانسور را متوقف میکند. این یک مکانیزم ایمنی ضروری برای جلوگیری از حوادث است.
- لامپ نشانگر وضعیت: این چراغها وضعیت عملکردی آسانسور را به تکنسین نشان میدهند، برای مثال روشن بودن جعبه رویزیون.
- شستیهای کنترلی: برخی جعبهها دارای شستیهای دیگری برای کنترل چراغها، فن کابین و یا باز و بسته کردن دربها هستند.
تفاوت جعبه رویزیون با تابلو فرمان آسانسور چیست؟
بسیاری از افراد به اشتباه جعبه رویزیون را با تابلو فرمان آسانسور یکی میدانند، در حالی که این دو قطعه با وجود اینکه هر دو کنترلی هستند، وظایف کاملاً متفاوتی دارند. تابلو فرمان را میتوان به عنوان مغز متفکر آسانسور در نظر گرفت که مسئولیت مدیریت تمام عملیات روزمره و خودکار، مانند دریافت دستور از طبقات، ارسال کابین به مقصد، کنترل دقیق سرعت و هماهنگی حرکت دربها را بر عهده دارد. این تابلو معمولاً در موتورخانه یا چاه آسانسور نصب میشود و به صورت مداوم در حال کار است. در مقابل، جعبه رویزیون یک ابزار موقتی و کمکی است. این جعبه به صورت دستی کنترل آسانسور را از تابلو فرمان اصلی جدا کرده و به تکنسین اجازه میدهد تا آسانسور را برای انجام تعمیرات، سرویسهای دورهای یا در شرایط اضطراری مانند نجات افراد محبوس، به صورت دستی و با سرعت بسیار پایین کنترل کند. به بیان ساده، در حالی که تابلو فرمان سیستم رانندگی خودکار آسانسور است، جعبه رویزیون مانند یک فرمان اضطراری عمل میکند که در مواقع لزوم، کنترل را از سیستم خودکار به یک راننده (تکنسین) منتقل میسازد.
چگونه از سلامت جعبه رویزیون آسانسور خود اطمینان حاصل کنیم؟
اطمینان از عملکرد صحیح جعبه رویزیون برای ایمنی آسانسور شما حیاتی است. بهترین راه برای این کار، سپردن سرویس و نگهداری به یک شرکت معتبر و متخصص است. بر اساس آمار، بیش از ۷۰% حوادث آسانسور به دلیل عدم سرویس و نگهداری منظم رخ میدهند.
در طول سرویسهای دورهای، تکنسین باید موارد زیر را بررسی کند:
- عملکرد کلیدها: تمامی کلیدها، به ویژه کلید رویزیون و دکمه استپ، باید به درستی کار کنند.
- سیمکشی و اتصالات: اطمینان از سلامت سیمها و عدم وجود پارگی یا خوردگی.
- نصب صحیح: جعبه رویزیون باید به درستی در جای خود محکم شده باشد و در معرض ضربه یا رطوبت نباشد.
- آموزش پرسنل: اطمینان از اینکه تکنسینها به طور کامل با نحوه استفاده از این جعبه آشنا هستند.
آیا هر آسانسوری به جعبه رویزیون نیاز دارد؟
بله، بر اساس استانداردهای ایمنی ملی و بینالمللی، هر آسانسوری که برای جابجایی افراد یا بار استفاده میشود، باید به جعبه رویزیون مجهز باشد. این یک الزام قانونی و ایمنی است و نشاندهنده تعهد سازنده به حفظ جان مسافران است. در واقع، وجود این جعبه یکی از مهمترین آیتمهایی است که بازرسان رسمی در حین صدور گواهی استاندارد به آن توجه میکنند.
اگر آسانسور شما فاقد این جعبه است، باید فوراً با یک شرکت معتبر تماس بگیرید. عدم وجود این قطعه، آسانسور شما را به یک ریسک بزرگ تبدیل میکند.

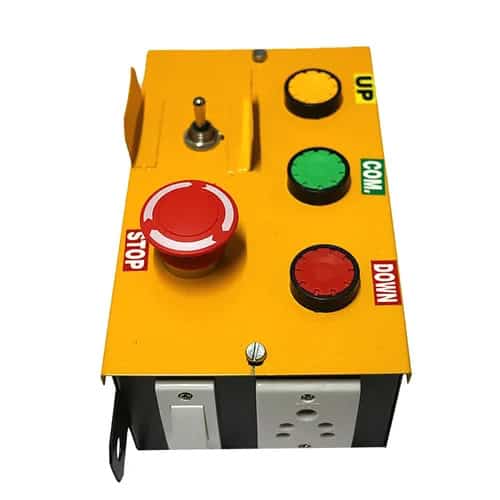

سیمکشی جعبه رویزیون آسانسور
سیمکشی جعبه رویزیون آسانسور یکی از حساسترین مراحل در نصب و راهاندازی این قطعه است. از آنجایی که جعبه رویزیون مستقیماً با سیستم تابلو فرمان و تجهیزات ایمنی آسانسور در ارتباط است، هرگونه خطا در سیمکشی میتواند باعث ایجاد اختلال یا حتی بروز حادثه شود. اصول کلی سیمکشی جعبه رویزیون به صورت زیر است:
- اتصال به تابلو فرمان:
تمام سیگنالهای جعبه رویزیون (حرکت به بالا، پایین، توقف اضطراری، انتخاب حالت نرمال یا رویزیون) باید به ورودیهای تابلو فرمان منتقل شوند. - کلید توقف اضطراری (Emergency Stop):
این کلید باید بهصورت سری در مسیر تغذیه فرمان قرار گیرد تا در هر لحظه بتواند جریان را قطع کند. - کلید حالت (Normal/Revision):
در حالت رویزیون، مسیر کنترل از شستیهای کابین و طبقات قطع شده و تنها جعبه رویزیون کنترل را در دست دارد. - شستیهای حرکت به بالا و پایین:
بهصورت مستقیم به ورودیهای تابلو فرمان متصل میشوند و فقط در زمانی فعال هستند که کلید حالت روی “روزیون” باشد. - کلید ایمنی Dead Man:
در اکثر جعبهها این کلید بهصورت فشاری طراحی شده است و باید در مسیر مدار فرمان سری شود تا آسانسور تنها در صورت نگه داشتن آن حرکت کند.
برای جلوگیری از خطاهای احتمالی و افزایش ایمنی، استفاده از کدهای رنگی استاندارد برای سیمکشی جعبه رویزیون آسانسور بسیار حیاتی است. این کدگذاری رنگی، مانند استفاده از رنگ قرمز برای سیمهای مدار ایمنی، به تکنسین کمک میکند تا سیمها را به سرعت و دقت شناسایی کند. پس از این مرحله، نوبت به نصب و اتصال دقیق سیمها میرسد؛ جایی که باید اتصالات به ترمینالها محکم و بدون شلشدگی انجام شوند تا از اتصال کوتاه یا قطعی جلوگیری شود. در جعبههای رویزیون مدرن و پیشرفته (کارکدک)، تعداد سیمها با استفاده از پروتکلهای ارتباطی مانند RS485 به طرز چشمگیری کاهش یافته و پیچیدگی سیمکشی به حداقل میرسد. در نهایت، پس از تکمیل تمامی مراحل، تست و راهاندازی نهایی توسط تکنسین انجام میشود. در این مرحله، تمامی کلیدها، مدارها و عملکرد دکمه استپ به دقت بررسی میشوند تا از عملکرد صحیح و ایمن آسانسور اطمینان حاصل شود، چرا که هرگونه نقص در این سیستم میتواند خطرات جدی را به دنبال داشته باشد.
تفاوت سیمکشی در مدل ساده و کارکدک
- مدل ساده:
نیاز به سیمکشی مستقیم هر ورودی دارد، به همین دلیل تعداد رشتههای سیم بیشتر است (گاهی تا ۲۰ رشته). - مدل کارکدک:
با استفاده از سیستم سریال و پروتکل ارتباطی خاص، تعداد سیمهای مورد نیاز کاهش پیدا میکند (مثلاً ۴ تا ۸ رشته). این کار علاوه بر صرفهجویی در هزینه سیم و کابل، باعث کاهش نویز و خطا در سیستم میشود.
🔹 نکات ایمنی در سیمکشی جعبه رویزیون
- همیشه از کابلهای استاندارد و شیلددار برای جلوگیری از نویز استفاده کنید.
- لیبلگذاری سیمها برای جلوگیری از اشتباه در تعمیرات بعدی ضروری است.
- قبل از هرگونه سیمکشی یا تعمیر، برق اصلی آسانسور باید قطع شود.
- توصیه میشود عملیات سیمکشی تنها توسط تکنسینهای مجاز و آموزشدیده انجام شود.
نکات خرید جعبه رویزیون آسانسور
اگر قصد خرید یا تعویض جعبه رویزیون آسانسور را دارید، به نکات زیر توجه کنید:
- استاندارد و کیفیت: همیشه جعبههایی را انتخاب کنید که دارای نشان استاندارد و گواهینامههای معتبر باشند. کیفیت قطعات داخلی، به ویژه کلیدها و سیمها، بسیار مهم است.
- سازگاری با تابلو فرمان: مطمئن شوید که جعبه انتخابی شما با تابلو فرمان و نوع آسانسور شما (کششی یا هیدرولیک) سازگار است.
- برند و گارانتی: از برندهای شناختهشده و معتبر خرید کنید که خدمات پس از فروش و گارانتی ارائه میدهند.
- قیمت مناسب: در حالی که قیمت اهمیت دارد، ایمنی را فدای قیمت نکنید. یک جعبه رویزیون با کیفیت، سرمایهگذاری برای آینده و تضمینکننده امنیت شماست.

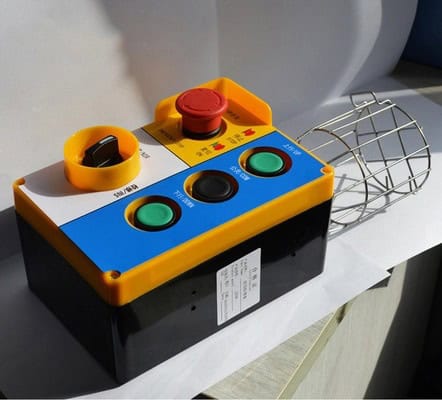

قیمت جعبه رویزیون آسانسور
در ایران، قیمت جعبه رویزیون آسانسور (Revision Box یا کنترل باکس سرویس آسانسور) براساس نوع، برند و مدل آن متفاوت است:
قیمت جعبه رویزیون ساده آسانسور
جعبه رویزیونهای ساده یا معمولی، گزینهای اقتصادی برای ساختمانهای کمتردد و آسانسورهای با سیستمهای استاندارد محسوب میشوند. این مدلها اغلب امکانات پایهای شامل کلید انتخاب حالت، دکمههای حرکت و توقف اضطراری را دارند. قیمت جعبه رویزیون ساده در بازار ایران بسته به برند متفاوت است؛ بهطور متوسط مدلهای داخلی بین ۹۰۰ هزار تا ۱ میلیون تومان عرضه میشوند و نسخههای استانداردتر برندهایی مثل آریان آسانسور حدود ۳.۹ میلیون تومان قیمت دارند.
قیمت جعبه رویزیون کارکدک آسانسور
جعبه رویزیون کارکدک (Karcodec) برای آسانسورهای مدرنتر طراحی شده است و علاوه بر کاهش نیاز به سیمکشی اضافی، نویز کمتری ایجاد میکند و قابلیت هماهنگی بیشتری با تابلو فرمانهای پیشرفته دارد. این نوع جعبه بیشتر برای ساختمانهای پرتردد یا پروژههای تجاری و اداری پیشنهاد میشود. قیمت جعبه رویزیون کارکدک در بازار ایران در سال ۱۴۰۴ از حدود ۱۰ میلیون تومان شروع شده و در مدلهای حرفهایتر مثل EM یا سریال پرو تا ۱۲ تا ۱۳ میلیون تومان نیز میرسد.
نتیجهگیری
جعبه رویزیون آسانسور چیزی فراتر از یک ابزار ساده است؛ این قطعه کوچک، نمادی از تعهد به ایمنی و یک خط دفاعی حیاتی در برابر حوادث غیرمنتظره است. همانطور که در این مقاله بررسی کردیم، از سرویس و نگهداری تا عملیات نجات، نقش آن غیرقابل انکار است.
پس از مطالعه این مقاله، شما دیگر یک مسافر عادی آسانسور نیستید. شما اکنون با اهمیت حیاتی این جعبه آشنا هستید و میدانید که چرا باید از وجود آن در آسانسور ساختمان خود اطمینان حاصل کنید. به یاد داشته باشید که ایمنی، مسئولیت مشترک همه ماست. با انتخاب یک شرکت آسانسور معتبر برای سرویس و نگهداری، و اطمینان از اینکه تمامی قطعات، از جمله جعبه رویزیون، در بهترین وضعیت ممکن هستند، میتوانید آرامش خاطر را به خود و دیگران هدیه دهید.
