تا به حال به این فکر کرده اید چه چیزی باعث میشود اطلاعات بین کابین و تابلو فرمان آسانسور مبادله شود؟ پاسخ در این قطعه است: تراول کابل آسانسور. در این مطلب از شرکت آسانسور افلاک مهر ، به بررسی تراول کابل آسانسور چیست میپردازیم، تا انواع، کاربردها، اهمیت، نکات انتخاب و نگهداری، و پاسخ به تمامی سوالات شما. با ما همراه باشید.

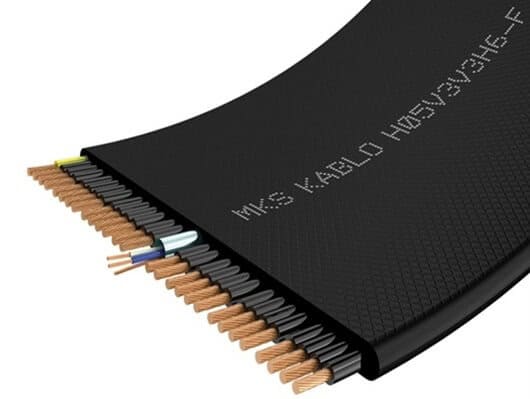

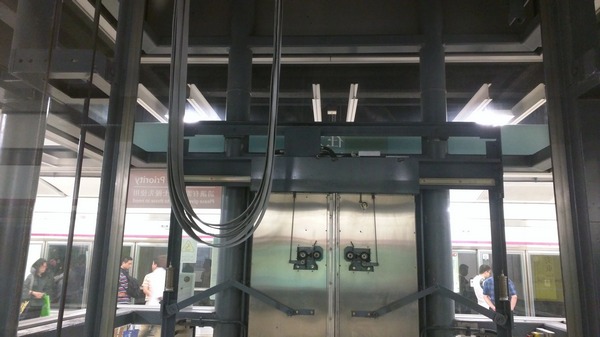

تراول کابل آسانسور چیست؟
تراول کابل آسانسور که با نام کابل متحرک آسانسور نیز شناخته میشود، یک کابل تخت و انعطافپذیر است که وظیفه انتقال سیگنال های الکتریکی و داده ها را بین کابین آسانسور و تابلوی کنترل اصلی (در موتورخانه یا چاه آسانسور) بر عهده دارد. برخلاف کابل های برق ثابت، تراول کابل به گونه ای (انعطاف پذیر ) طراحی شده است که در طول حرکت مداوم آسانسور بتواند خم و راست شدن های مکرر را تحمل کند بدون اینکه دچار پارگی یا اختلال در عملکرد شود.
تراول کابل ، اطلاعاتی از قبیل موقعیت کابین، وضعیت درها، فرمانهای طبقات، سیگنالهای ایمنی و سایر دادههای ضروری را مخابره میکند. بدون تراول کابل، ارتباط بین مغز آسانسور (تابلوی کنترل) و قلب آن (کابین آسانسور ) قطع خواهد شد و آسانسور عملاً از کار می افتد.
« خرید آسانسور »
اهمیت تراول کابل در کارکرد ایمن و کارآمد آسانسور غیرقابل انکار است. تصور کنید در یک ساختمان بلند هستید و آسانسور ناگهان از کار میافتد. دلایل مختلفی میتواند داشته باشد، اما یکی از حیاتیترین اجزایی که همیشه باید از عملکرد صحیح آن اطمینان حاصل کرد، همین تراول کابل است. در واقع، تراول کابل را میتوان به ستون فقرات سیستم عصبی آسانسور تشبیه کرد که تمامی سیگنالها و اطلاعات حیاتی را منتقل میکند.

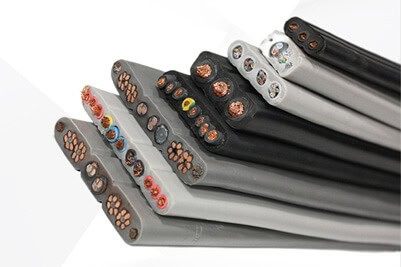

انواع تراول کابل آسانسور
تراول کابلها در انواع مختلفی تولید میشوند که هر یک ویژگیها و کاربردهای خاص خود را دارند. شناخت این تفاوتها برای انتخاب صحیح کابل متناسب با نیازهای آسانسور شما ضروری است:
تراول کابل بر اساس تعداد رشته
- تراول کابل با تعداد رشتههای کم (مثلاً ۱۲ رشته): برای آسانسورهای سادهتر با تعداد طبقات کمتر و نیازهای کنترلی محدودتر استفاده میشوند.
- تراول کابل با تعداد رشتههای متوسط (مثلاً ۲۴ رشته): رایجترین نوع برای اکثر آسانسورهای مسکونی و تجاری متوسط.
- تراول کابل با تعداد رشتههای زیاد (مثلاً ۴۸ یا ۶۴ رشته و بیشتر): برای آسانسورهای پیشرفته، سریع، با امکانات خاص (مانند سیستمهای کنترلی پیچیده، دوربین مداربسته در کابین و…) که نیاز به انتقال حجم بالایی از اطلاعات دارند.
تراول کابل بر اساس روکش
- روکش PVC (پلی وینیل کلراید): متداول ترین نوع روکش به دلیل انعطاف پذیری خوب و قیمت مناسب. برای اکثر آسانسور های داخلی مناسب است.
- روکش TPE (ترموپلاستیک الاستومر): این نوع تراول کابل آسانسور مقاومت بالاتری در برابر سایش، روغن و مواد شیمیایی دارد و برای محیط های صنعتی یا آسانسور هایی که در معرض شرایط سخت تری قرار دارند، توصیه می شود.
- روکش PUR (پلی اورتان): بالاترین مقاومت را در برابر سایش، پارگی، روغن، UV و مواد شیمیایی را این نوع از تراول کابل ها ارائه میدهند و معمولاً برای آسانسور های با سرعت بالا با کاربردهای صنعتی سنگین و محیط های خاص استفاده میشود.
بر اساس وجود سیم بکسل (سیم نگهدارنده):
- تراول کابل بدون سیم بکسل: برای آسانسورهای با ارتفاع کم و سرعت پایین تر که فشار کششی زیادی روی کابل نیست، مناسب هستند.
- تراول کابل با سیم بکسل (سیم نگهدارنده فولادی): شامل یک یا چند رشته سیم بکسل فولادی در داخل روکش است. این سیم بکسل مقاومت کششی کابل را به شدت افزایش میدهد و از پارگی آن در آسانسورهای با ارتفاع بالا، سرعت زیاد و در معرض تنشهای مکانیکی بیشتر جلوگیری میکند. حدود ۸۰% از آسانسورهای مدرن از این نوع تراول کابل استفاده میکنند تا از حداکثر ایمنی و دوام اطمینان حاصل شود.

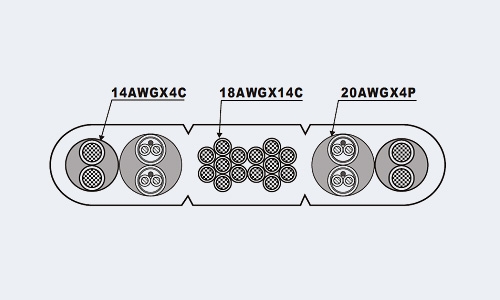

نحوه عملکرد تراول کابل آسانسور
عملکرد تراول کابل آسانسور بسیار دقیق و مهندسی شده است. همانطور که اشاره شد، این کابل وظیفه انتقال سیگنالها را بر عهده دارد. برای درک بهتر، بیایید یک مثال ساده را مرور کنیم:
وقتی شما دکمه یک طبقه را در داخل کابین فشار میدهید، یک سیگنال الکتریکی بوسیله تراول کابل به تابلو فرمان آسانسور ارسال میشود. تابلوی کنترل این سیگنال را دریافت کرده و آن را پردازش میکند. سپس فرمان های لازم برای حرکت کابین صادر میشود.
در طول حرکت کابین، تراول کابل به طور مداوم خم و راست میشود. همزمان، اطلاعات مربوط به موقعیت دقیق کابین (از طریق سنسورها) و وضعیت درها (باز یا بسته بودن) به طور پیوسته از طریق همین کابل به تابلوی کنترل ارسال میشود. این ارتباط دوطرفه تضمین میکند که تابلوی کنترل همیشه از وضعیت لحظه ای آسانسور مطلع باشد.
تمامی سیگنال های مربوط به سیستم های ایمنی آسانسور، مانند قفل های درب، سنسور های اضافه بار، و سوئیچ های حد، نیز از طریق تراول کابل منتقل میشوند. این ویژگی برای جلوگیری از حوادث و تضمین ایمنی مسافران حیاتی است.
عمر مفید تراول کابل آسانسور
عمر مفید تراول کابل آسانسور به چندین عامل بستگی دارد و متأسفانه، تخمین زده میشود که ۲۵% از خرابی های آسانسور به دلیل مشکلات مربوط به کابل ها و سیم کشی است. از این رو، توجه به این عوامل برای افزایش طول عمر و عملکرد بی عیب و نقص آسانسور شما ضروری است:
- کیفیت ساخت کابل: کابلهای تولید شده توسط برندهای معتبر و با استفاده از مواد اولیه با کیفیت، طول عمر به مراتب بیشتری دارند. استفاده از مس خالص در هادیها و روکشهای مقاوم از اهمیت بالایی برخوردار است.
- میزان خم شدگی و فرکانس حرکت: هرچه آسانسور بیشتر در طول روز کار کند و مسافت طولانیتری را طی کند، تعداد دفعات خم و راست شدن تراول کابل افزایش مییابد که به مرور زمان باعث خستگی مواد میشود.
- شعاع خمش: شعاع خمش تراول کابل باید مطابق با استانداردها و توصیههای سازنده آسانسور باشد. خم شدن بیش از حد کابل میتواند به سرعت باعث آسیب داخلی شود.
- شرایط محیطی: دما، رطوبت، وجود گرد و غبار، روغن یا مواد شیمیایی میتوانند بر روکش کابل و عملکرد آن تأثیر بگذارند.
- نصب صحیح: نصب غیرصحیح و بدون رعایت استانداردهای لازم میتواند به سرعت منجر به خرابی تراول کابل شود. کشش بیش از حد، پیچ خوردگی یا تماس با لبههای تیز از جمله اشتباهات رایج در نصب هستند.
- نگهداری و بازرسی منظم: بازرسیهای دورهای توسط تکنسینهای متخصص، شناسایی زودهنگام مشکلات و انجام تعمیرات لازم را تضمین میکند.

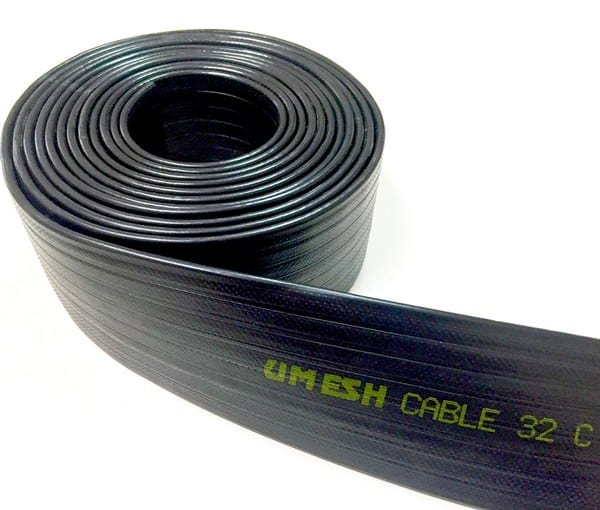

محاسبه متراژ تراول کابل آسانسور
برای اینکه کابل به درستی عمل کند محاسبه متراژ و طول تراول کابل آسانسور اهمیت بالایی دارد. فرمول کلی برای محاسبه متراژ تراول کابل معمولاً به این صورت زیر است:
(طول مسیر حرکت آسانسور + ارتفاع موتورخانه تا بالاترین نقطه چاه) × ۲ + (تقریباً ۴ تا ۶ متر اضافی برای اتصالات و خمیدگی ها)
طول مسیر حرکت آسانسور به معنای فاصله بین پایین ترین طبقه و بالاترین طبقه است. مقدار اضافی (۴ تا ۶ متر) برای ایجاد یک حلقه مناسب در پایین چاه آسانسور (جهت جلوگیری از کشش و پارگی تراول کابل) و همچنین برای برقراری اتصالات در تابلوی کنترل و کابین در نظر گرفته میشود. برای مثال، اگر یک آسانسور ۵ طبقه، ۱۵ متر مسیر حرکت داشته باشد و ارتفاع موتورخانه تا بالای چاه ۳ متر باشد، متراژ طولی مورد نیاز تقریباً
(۱۵+۳)×۲+۵=۳۶+۵=۴۱ متر خواهد بود.
همیشه توصیه میشود کمی بیشتر از متراژ محاسبه شده کابل تهیه شود تا از کمبود احتمالی جلوگیری شود.

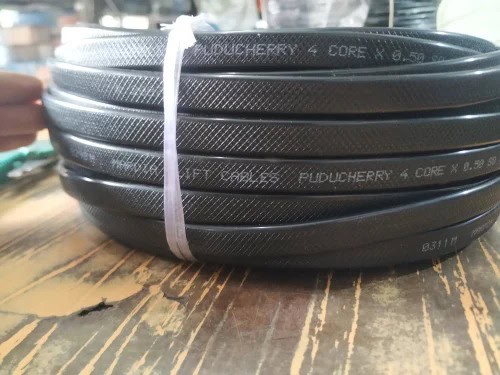

وزن تراول کابل آسانسور
وزن تراول کابل آسانسور بسته به تعداد رشته ها، ضخامت هادی ها (سیم های مسی)، و نوع روکش آن میتواند متفاوت باشد. کابل های با تعداد رشته های بیشتر و سیم بکسل فولادی، طبیعتاً وزن بیشتری نسبت به کابلهای با تعداد رشتههای کمتر و بدون سیم بکسل دارند. به عنوان مثال، یک تراول کابل ۲۴ رشته با روکش PVC ممکن است وزنی در حدود ۰.۲۵ تا ۰.۳۵ کیلوگرم در هر متر داشته باشد، در حالی که یک کابل ۴۸ رشته با سیم بکسل و روکش PUR میتواند وزنی بیش از ۰.۸ کیلوگرم در هر متر داشته باشد. وزن کابل نه تنها بر حمل و نقل و نصب آن تأثیر میگذارد، بلکه در محاسبات مربوط به تعادل و سیستم تعلیق آسانسور نیز باید در نظر گرفته شود.
بهترین برند تراول کابل آسانسور
انتخاب “بهترین برند تراول کابل آسانسور” تا حد زیادی به نیازهای خاص هر پروژه، بودجه کیفیت مورد نظر شما بستگی دارد. با این حال، در بازار کنونی، چه در سطح بینالمللی و چه در داخل ایران، چندین برند به دلیل کیفیت بالا، دوام و رعایت استاندارد های لازم شناخته شده اند. از میان برند های خارجی، نرگیز ترکیه و تراول کابل آسانسور دت وایلر (Datwyler) سوئیس به عنوان یکی از پیشگامان و معتبرترین نام ها در صنعت آسانسور شناخته میشوند. محصولات این شرکت به دلیل مهندسی دقیق، استفاده از مواد اولیه با کیفیت عالی و طول عمر بالا، مورد اعتماد بسیاری از متخصصان قرار دارند.
در بازار ایران نیز چندین تولیدکننده داخلی با کیفیت بالا و رعایت استانداردهای روز دنیا فعالیت میکنند. تراول کابل آسانسور سیمکو و تراول کابل آسانسور یزد فرستا از جمله برندهای برجسته ایرانی هستند که محصولاتشان به دلیل استفاده از مس با خلوص بالا، روکشهای مقاوم و انعطاف پذیری مناسب، سهم قابل توجهی از بازار را به خود اختصاص دادهاند. همچنین، تراول کابل آسانسور هدسان نیز در سال های اخیر توانسته با ارائه محصولاتی با کیفیت رقابتی، جایگاه خوبی در میان برند های ایرانی پیدا کند. این برندها معمولاً به دلیل دسترسی آسان تر و قیمت مناسب تر نسبت به نمونه های خارجی، گزینه محبوبی برای بسیاری از پروژه ها در داخل کشور به شمار می روند. هنگام انتخاب برند، همواره توصیه میشود به گواهینامههای استاندارد محصول، سابقه و اعتبار تولیدکننده، و نظرات کارشناسان و نصابان حرفهای توجه ویژهای داشته باشید تا از عملکرد ایمن و طولانیمدت آسانسور خود اطمینان حاصل کنید. از این رو جهت مشاوره رایگان با کارشناسان ما تماس بگیرید.
قیمت تراول کابل آسانسور
قیمت تراول کابل آسانسور بر اساس عوامل مختلفی متغیر است. مهمترین عوامل تأثیرگذار بر قیمت عبارتند از: تعداد رشتهها (هرچه بیشتر باشد، قیمت بالاتر)، نوع روکش (PVC معمولاً ارزانترین و PUR گرانترین)، وجود یا عدم وجود سیم بکسل (کابلهای دارای سیم بکسل گرانتر هستند)،
برند تولیدکننده (برندهای معتبر و خارجی معمولاً قیمت بالاتری دارند)، و نوسانات نرخ ارز و قیمت مس در بازار جهانی.
به دلیل نوسانات بازار، ارائه یک قیمت ثابت امکانپذیر نیست. برای دریافت قیمت دقیق، توصیه میشود با چندین تأمین کننده معتبر تماس گرفته و مشخصات دقیق کابل مورد نیاز خود را اعلام کنید تا پیشفاکتور دریافت نمایید. به خاطر داشته باشید که کیفیت در این بخش بسیار مهم است؛ سرمایهگذاری بیشتر برای یک کابل با کیفیت میتواند در بلند مدت از هزی ههای تعمیر و نگهداری و خطرات احتمالی جلوگیری کند. برای خرید و اطلاع از قیمت تراول کابل آسانسور با شماره تلفن های مندرج در سایت تماس بگیرید.
نکات کلیدی قبل از خرید تراول کابل آسانسور
انتخاب تراول کابل آسانسور مناسب برای ایمنی و عملکرد آسانسور شما حیاتی است. قبل از خرید، این موارد را در نظر بگیرید:
- سرعت و ارتفاع آسانسور: برای آسانسورهای سریع و مرتفع، حتماً کابلی با سیم بکسل فولادی داخلی و روکشهای مقاوم مثل PUR یا TPE انتخاب کنید تا در برابر کشش و سایش مقاوم باشد.
- تعداد رشتهها: تعداد رشتهها باید با نیازهای کنترلی آسانسور شما هماهنگ باشد. بهتر است کابلی با چند رشته اضافی بخرید تا برای توسعههای آینده آماده باشید.
- شرایط محیطی: اگر آسانسور در معرض دما، رطوبت، گرد و غبار یا مواد شیمیایی است، نوع روکش کابل (PVC، TPE، PUR) را بر اساس مقاومت لازم انتخاب کنید.
- استانداردها و گواهینامهها: مطمئن شوید کابل دارای استانداردهای بینالمللی و ملی (مانند EN 81) است. این گواهینامهها تضمینکننده کیفیت و ایمنی هستند.
- برند و اعتبار: از برندهای معتبر و شناخته شده در صنعت آسانسور مانند دت وایلر (Datwyler)، سیمکو (Simco)، فرستا و نرگیز خرید کنید.
- مشاوره تخصصی: در صورت نیاز، حتماً با کارشناسان آسانسور مشورت کنید تا بهترین انتخاب را برای شرایط خاص آسانسور خود داشته باشید.
نتیجه گیری
تراول کابل آسانسور، یک جزء کوچک اما فوقالعاده حیاتی است که نقش ستون فقرات ارتباطی را در سیستم آسانسور ایفا میکند. از انتقال فرمانهای ساده تا تضمین عملکرد سیستمهای ایمنی، تمامی اینها از طریق این کابل منعطف و مقاوم انجام میشود. انتخاب، نصب و نگهداری صحیح تراول کابل نه تنها به افزایش طول عمر آبسانسور شما کمک میکند، بلکه مهمتر از آن، ایمنی و آرامش خاطر را برای مسافران فراهم میآورد. با درک اهمیت این جزء و رعایت نکات ذکر شده در این مقاله، میتوانید اطمینان حاصل کنید که آسانسور شما به بهترین شکل ممکن و با بالاترین سطح ایمنی به کار خود ادامه میدهد. هرگز کیفیت را فدای قیمت نکنید، زیرا در مورد آسانسور، ایمنی حرف اول را میزند.
