آیا شما نیز به دنبال جواب‌هایی برای سوالاتی مانند «چرا ابعاد کابین آسانسور اهمیت دارد؟»، «چگونه ابعاد کابین را اندازه گیری کنیم؟» و «چگونه می‌توان از شرکت آسانسور افلاک مهر خرید آسانسور نمود؟» می‌باشید؟
یکی از مواردی که احتمالا برای شما هم بسیار جای سوال است، اینست که ابعاد کابین آسانسور با توجه به ظرفیت آن چگونه مشخص می‌شود؟ به طور مثال وقتی وارد یک آسانسور می‌شوید و می‌بینید که به زور ۴ نفر درون آن جا می‌شوند، ولی روی دیواره آسانسور نوشته شده است: ظرفیت ۶ نفر معادل ۴۵۰ کیلوگرم.
ظرفیت آسانسور را اداره کل استاندارد ایران، طبق جداولی که تهیه کرده است، تعیین می‌نماید. نکته حائز اهمیت این است که در دیدگاه اداره استاندارد مهم این است که اگر امکان دارد در یک آسانسور حتی به زور ۶ نفر جا بشوند، تمامی تجهیزات آن آسانسور اعم از موتور، گیربکس، سیستم‌های ایمنی و … بتوانند حتما به درستی عمل کنند.
نتیجتا همیشه ظرفیت اعلام شده، بیشتر از مقداری که به چشم می آید، اعلام می‌شود تا همه‌ی تجهیزات با قدرت بالاتری تهیه و نصب گردند.

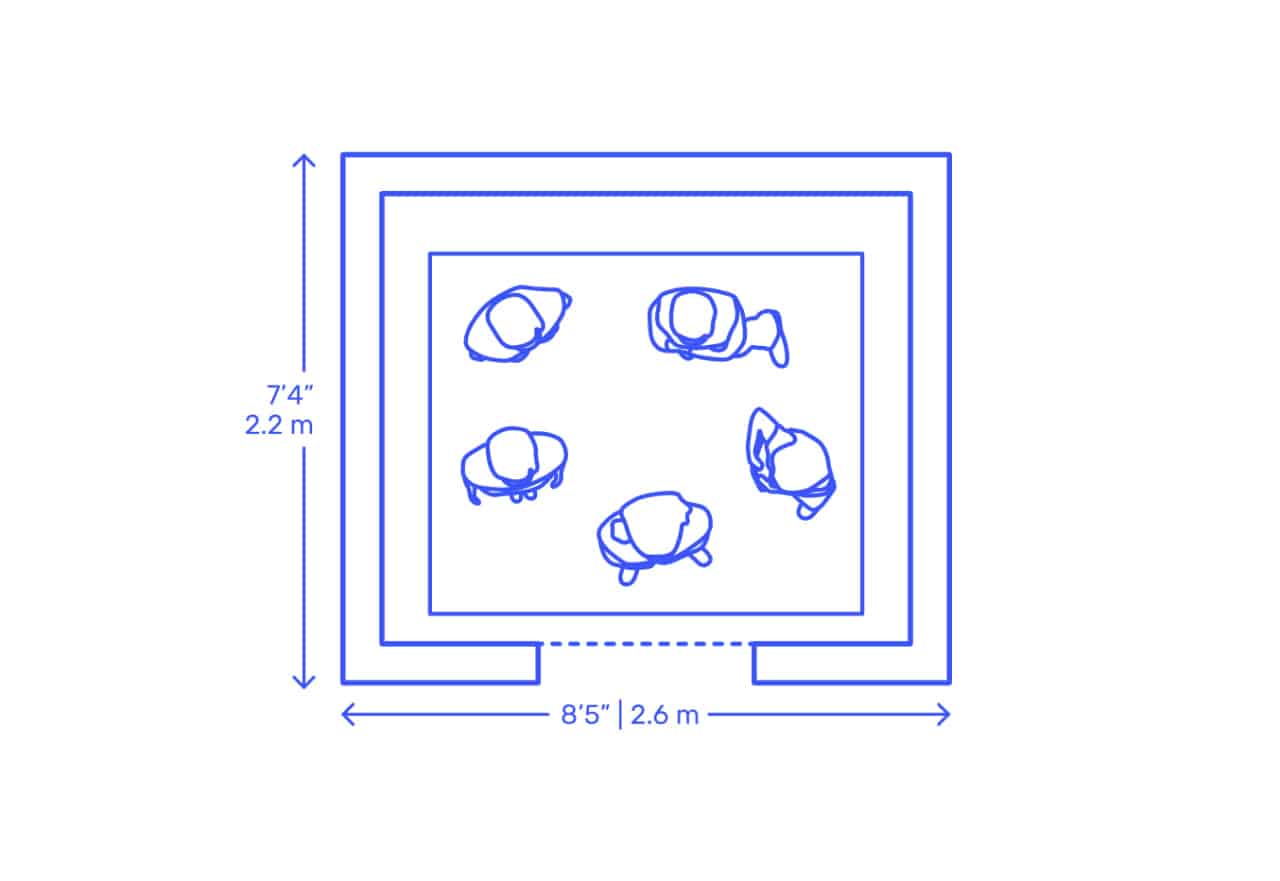

ابعاد کابین آسانسور
ابعاد کابین آسانسور معمولا متناسب با ابعاد چاه و ظرفیت آن مشخص می‌گردد و این ابعاد را شرکت‌های آسانسوری و با توجه به استاندارد ملی ایران در مورد کابین آسانسور مشخص می‌کنند. در حالت معمول مهندسان معمار ابعاد چاله آسانسور در پلان را با توجه به استانداردهای مشخص شده رسم می‌کنند.
اما با افزایش نرخ رشد ساخت و ساز و میل به بهره‌وری حداکثری از فضا، برخی از سازندگان سعی می‌کنند تا کمترین مساحت ممکن را برای راه پله و آسانسور در نظر بگیرند و در عوض به زیربنای واحدها اضافه کنند. این کار مشکلات متعددی را برای طراحان و نصابان آسانسور از نظر تعیین ابعاد کابین آسانسور و نصب قطعات و کابین در چاله به وجود آورده است.
از جمله دیگر مشکلات که این کار در زمان نصب آسانسور به وجود می‌آورد، می‌توان به دوباره‌کاری و اضافه کاری، تحمیل هزینه‌های مضاعف و الزام به تخریب مجدد برای چاه آسانسور اشاره کرد. در همین راستا نیز سازمان استاندارد ملی ایران با توجه به استاندارد اروپایی EN81، جدولی را تحت عنوان جدول ابعاد استاندارد کابین آسانسور تهیه کرده است که ابعاد کابین آسانسور بر اساس وزن و تعداد مسافر در آن مشخص شده است.
در جدول زیر ابعاد اتاق آسانسور و ظرفیت‌های مربوطه را ملاحظه می‌نماییم.
| ظرفیت | تعداد نفرات | عرض کابین (cm) | عمق کابین (cm) | ارتفاع استاندارد (cm) |
| ۳۲۰ کیلوگرم | ۴ نفر | ۱۰۰ | ۱۰۰ | ۲۰۰ |
| ۴۵۰ کیلوگرم | ۶ نفر | ۱۱۰ | ۱۴۰ | ۲۰۰ |
| ۶۳۰ کیلوگرم | ۸ نفر | ۱۱۰ | ۲۱۰ | ۲۰۰ |
| ۸۰۰ کیلوگرم | ۱۰ نفر | ۱۳۵ | ۲۱۰ | ۲۰۰ |
| ۱۰۰۰ کیلوگرم | ۱۳ نفر | ۱۴۰ | ۲۴۰ | ۲۰۰ |
| ۱۶۰۰ کیلوگرم | برانکاردی | ۱۴۰ | ۲۴۰ | ۲۳۰ |

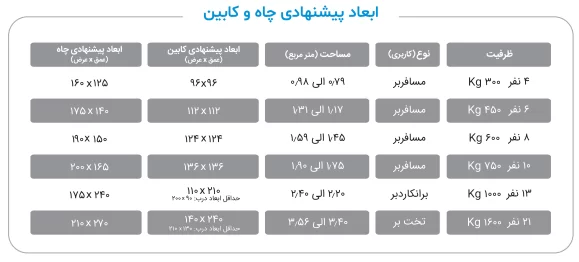

ابعاد کابین آسانسور بر اساس ظرفیت
در قسمت بعدی تعدادی ابعاد پیشنهادی برای آسانسور ها با ظرفیت های مختلف می نویسم . این ابعاد طبق محاسبات و طبق تجربیات ما در آسانسور سازی به دست آمده اند.
ابعاد کابین آسانسور دو نفره
ابعاد کابین آسانسور دو نفره با ظرفیت ۱۸۰ تا ۲۵۰ کیلوگرم، به‌طور تقریبی، عرض کابین بین ۸۰ تا ۱۱۰ سانتی‌متر، عمق آن بین ۱۱۰ تا ۱۴۰ سانتی‌متر و ارتفاع کابین بین ۲۰۰ تا ۲۳۰ سانتی‌متر است. این ابعاد امکان جابجایی راحت دو نفر به همراه وسایل کوچک را فراهم می‌کند و فضای چاهک نیز باید حدود ۱۰ تا ۲۰ سانتی‌متر بزرگتر از کابین باشد تا نصب و حرکت آسانسور بدون مشکل انجام شود. جهت مشاهده قیمت آسانسور دو نفره کلیک کنید
ابعاد کابین آسانسور ۶ نفره
ابعاد کابین آسانسور مسافر بری ۶ نفره ، با ظرفیت ۴۵۰ کیلوگرم برابر است با ۱۱۲در۱۱۲ (عمق در عرض) – مساحت مورد نیاز ۱.۱۷ الی ۱.۳۱ متر مربع – ۱۷۵در ۱۴۰ (عمق در عرض )
ابعاد کابین آسانسور ۴ نفره
ابعاد کابین آسانسور مسافر بری ۴ نفره ، با ظرفیت ۳۰۰ کیلوگرم برابر است با ۹۶ در ۹۶ سانتی متر – مساحت مورد نیاز ۰.۷۹ الی ۰.۹۸ متر مربع – ۱۶۰در ۱۲۵ (عمق در عرض )
ابعاد کابین آسانسور ۸ نفره
ابعاد کابین آسانسور مسافر بری ۸ نفره ، با ظرفیت ۶۰۰ کیلوگرم برابر است با ۱۲۴در ۱۲۴(عمق در عرض) – مساحت مورد نیاز ۱.۴۵ الی ۱.۵۹ متر مربع – ۱۹۰در ۱۵۰ (عمق در عرض )
ابعاد کابین آسانسور ۱۰ نفره
ابعاد کابین آسانسور مسافر بری ۱۰ نفره ، با ظرفیت ۷۵۰ کیلوگرم برابر است با ۱۳۶ در ۱۳۶ (عمق در عرض) – مساحت مورد نیاز ۱.۷۵ الی ۱.۹۰ متر مربع – ۲۰۰در ۱۶۵ (عمق در عرض )
ابعاد کابین آسانسور ۱۲ نفره
ابعاد کابین آسانسور ۱۲ نفره برای ساختمان‌های متوسط تا بزرگ و با ظرفیت حدود ۹۰۰ تا ۱۰۰۰ کیلوگرم، به‌طور تقریبی، عرض کابین بین ۱۴۰ تا ۱۶۰ سانتی‌متر، عمق آن بین ۲۰۰ تا ۲۲۰ سانتی‌متر و ارتفاع کابین بین ۲۱۰ تا ۲۴۰ سانتی‌متر است. این ابعاد امکان حمل همزمان ۱۲ نفر را فراهم می‌کند و فضای چاهک باید حدود ۱۰ تا ۲۰ سانتی‌متر بزرگتر از کابین باشد تا نصب و حرکت آسانسور بدون مشکل انجام شود.
برای مشاوره آسانسور با ما تماس بگیرید
از موارد دیگری که در این جدول به چشم می‌خورد، نوع آسانسورهای برانکاردبر و تخت‌بر می‌باشد.
در مبحث ۱۵ ام مقررات ملی ساختمان تعاریفی برای یک سری از آسانسورها شرح داده شده است، که در موقعیت‌های کاربری مختلف باید از آنها استفاده گردد.
جدول ابعاد کابین آسانسور بر اساس ظرفیت
| تعداد مسافر (ظرفیت) | محدوده مساحت کابین (متر مربع) |
|---|---|
| ۱ | ۰.۲۸ < مساحت < ۰.۳۷ |
| ۲ | ۰.۴۹ < مساحت < ۰.۵۸ |
| ۳ | ۰.۶۰ < مساحت < ۰.۷۰ |
| ۴ | ۰.۷۹ < مساحت < ۰.۹۰ |
| ۵ | ۰.۹۸ < مساحت < ۱.۱۷ |
| ۶ | ۱.۱۷ < مساحت < ۱.۳۰ |
| ۷ | ۱.۳۱ < مساحت < ۱.۴۵ |
| ۸ | ۱.۴۵ < مساحت < ۱.۶۶ |
| ۹ | ۱.۵۹ < مساحت < ۱.۷۵ |
| ۱۰ | ۱.۷۳ < مساحت < ۲.۰۰ |
| ۱۱ | ۱.۸۷ < مساحت < ۲.۰۵ |
| ۱۲ | ۲.۰۱ < مساحت < ۲.۲۰ |
| ۱۳ | ۲.۱۵ < مساحت < ۲.۴۰ |
| ۱۴ | ۲.۲۹ < مساحت < ۲.۵۰ |
| ۱۵ | ۲.۴۳ < مساحت < ۲.۶۵ |
| ۱۶ | ۲.۵۷ < مساحت < ۲.۹۰ |
| ۱۷ | ۲.۷۱ < مساحت < ۲.۹۵ |
| ۱۸ | ۲.۸۵ < مساحت < ۳.۱۰ |
| ۱۹ | ۲.۹۹ < مساحت < ۳.۲۵ |
| ۲۰ | ۳.۱۳ < مساحت < ۳.۴۰ |
ابعاد بالا برای آسانسورهای ۴ تا ۱۰ نفره بر اساس عمق در عرض کابین ارائه شده است.
مساحت‌های ذکر شده مربوط به فضای داخلی کابین هستند.
در آسانسورهای تخت‌بر و برانکاردبر، امکان طراحی مورب کابین برای کاهش عمق وجود دارد.
این ابعاد پیشنهادی هستند و مطابق با استاندارد ملی ایران و تجربه عملی در آسانسور سازی تعیین شده‌اند.
برای ابعاد دقیق و انطباق با مقررات ملی ساختمان (مبحث ۱۵)، مشورت با شرکت‌های تخصصی آسانسور الزامی است.
ابعاد کابین آسانسور بر اساس کاربری آن
در اینجا به برخی از مهمترین آنها می‌پردازیم:
الف- ابعاد کابین آسانسورهای با قابلیت حمل صندلی چرخدار(ویلچر) باید این الزامات را داشته باشند:
- حداقل ابعاد کابین ۱۴۰۰ در ۱۱۰۰ میلیمتر؛
- حداقل عرض بازشو در کابین، ۸۰۰ میلیمتر؛
- مجهز به سیستم تراز مجدد باشد؛
- مجهز به دکمه باز ماندن درب کابین برای مدت طولانی تر از زمان عادی بسته شدن در باشد.
ب- ابعاد کابین آسانسورهای با قابلیت حمل بیمار(برانکاردبر) باید این الزامات را داشته باشند:
- حداقل ابعاد کابین ۲۱۰۰ در ۱۱۰۰ میلیمتر؛
- حداقل عرض بازشو در کابین ، ۹۰۰ میلیمتر؛
- مجهز به سیستم تراز مجدد باشد؛
- مجهز به دکمه باز ماندن درب کابین برای مدت طولانی تر از زمان عادی بسته شدن در باشد.
ج- ابعاد کابین آسانسورهای با قابلیت حمل تخت بیمار (تخت بر) باید این الزامات را داشته باشند:
- حداقل ابعاد کابین ۲۴۰۰ در ۱۴۰۰ میلیمتر؛
- حداقل عرض بازشو در کابین ، ۹۰۰ میلیمتر؛و حداقل ارتفاع درب کابین ،۲۱۰۰ میلیمتر.
- مجهز به سیستم تراز مجدد باشد؛
- مجهز به دکمه باز ماندن درب کابین برای مدت طولانی تر از زمان عادی بسته شدن در باشد.
- مجهز به سیستم کنترل سرعت ولتاژ و فرکانس متغیر (vvvf) باشد.
- مجهز به سیستم برق اضطراری باشد به گونه ای که هنگام قطع برق، آسانسور را به نزدیکترین طبقه هدایت نماید.
نکته: در آسانسورهای تخت بر و برانکارد بر این امکان وجود دارد که عرض و عمق کابین و ابعاد بازشو درب کابین به گونه‌ای طراحی شود که برانکارد و یا تخت به صورت مورب داخل کابین شود و نتیجتا بتوان از عمق آن کاست.
هر کدام از آسانسورهای فوق موارد استفاده مخصوص به خود را در مبحث پانزدهم مقررات ملی ساختمان دارند، به عنوان مثال در کلیه ساختمان‌های با ارتفاع حرکتی آسانسور بیشتر از ۲۱ متر باید حداقل یک عدد آسانسور برانکارد بر نصب کرد؛ ولی متاسفانه در حال حاضر هیچ ضرورت و ناظر اجرایی بر مقررات ملی ساختمان وجود ندارد.
آیا ابعاد کابین آسانسور مهم هستند؟
بله، ابعاد کابین آسانسور بسیار مهم هستند. اندازه صحیح کابین به اطمینان از نصب صحیح و همچنین ایمنی و راحتی مسافران آسانسور کمک می‌کند. ابعاد نادرست ممکن است به مشکلاتی چون نصب ناصحیح، کاهش عملکرد و حتی مشکلات ایمنی منجر شود.
انتخاب بهترین ابعاد کابین آسانسور
- بررسی دقیق نقشه معماری: قبل از هر چیز، نقشه معماری باید با در نظر گرفتن محل چاه آسانسور و فضای اطراف آن، به درستی طراحی شود. عدم تطابق ابعاد چاه با کابین، مشکلات هزینه‌بر و فنی ایجاد خواهد کرد.
- مشاوره با شرکت‌های متخصص آسانسور: تجربه نشان داده است که مشاوره با شرکت‌های معتبر تولیدکننده یا نصاب آسانسور می‌تواند جلوی بسیاری از اشتباهات طراحی را بگیرد.
- در نظر گرفتن نیازهای آینده: در ساختمان‌های مسکونی چند طبقه، افزایش جمعیت یا نیازهای جدید (مثلاً استفاده از ویلچر یا حمل بارهای سنگین) در آینده باید پیش‌بینی شود.
- استفاده از راه‌حل‌های نوین: استفاده از تکنولوژی‌های مدرن مانند آسانسورهای بدون موتورخانه یا MRL می‌تواند در صرفه‌جویی فضا بسیار مؤثر باشد. این تکنولوژی‌ها انعطاف‌پذیری بالایی در تعیین ابعاد کابین دارند.
- تأثیر بر فضاهای موجود: ابعاد کابین آسانسور باید با فضاهای موجود در ساختمان هماهنگ باشند. این انطباق بهینه می‌تواند فضای ساختمان را به بهترین نحو استفاده کند و همچنین در مصرف انرژی بهینه آسانسور تأثیرگذار باشد.
- اقتصاد در طراحی و تولید: انتخاب ابعاد صحیح کابین آسانسور می‌تواند به کاهش هزینه‌های طراحی و تولید آسانسور کمک کند. از آنجا که ابعاد دقیق کابین به تولید قطعات دقیق‌تر و کمترین تلفات منجر می‌شوند، این امر می‌تواند در صرفه‌جویی در زمان و هزینه به معنای واقعی کمک کند.
به طور کلی، ابعاد کابین آسانسور نقش بسیار مهمی در بهینه‌سازی نصب و عملکرد آسانسور ایفا می‌کنند. انتخاب ابعاد صحیح باعث کاهش مشکلات نصب و بهبود راحتی و ایمنی مسافران می‌شود. همچنین، این انتخاب می‌تواند در کاهش هزینه‌های طراحی و تولید آسانسور نیز تأثیرگذار باشد.
از کجا می‌توانید ابعاد کابین آسانسور را دریافت کنید؟
در این بخش به منابعی که می‌توانید ابعاد کابین آسانسور را از آنها دریافت نمایید، می‌پردازیم.
شما می‌توانید ابعاد کابین آسانسور را از وب‌سایت شرکت آسانسور افلاک مهر یا از نمایندگان مجاز این شرکت دریافت نمایید. همچنین ممکن است اطلاعاتی در کتب و منابع تخصصی نیز قابل دسترسی باشد.
تأثیر ابعاد کابین آسانسور بر عملکرد آن
- کاهش مشکلات نصب: انتخاب ابعاد نادرست کابین آسانسور می‌توانند منجر به مشکلات جدی در فرآیند نصب آسانسور شوند. از جمله این مشکلات می‌توان به نصب ناصحیح کابین، اشکالات در ساختار ساختمانی و مشکلات ترافیک آسانسور اشاره کرد. ابعاد دقیق کابین به اختلاف ارتفاع، عرض و عمق آن بستگی دارد و باید با دقت محاسبه شوند تا مشکلات احتمالی کاهش یابد.
- راحتی و ایمنی مسافران: ابعاد کابین آسانسور نقش مهمی در راحتی و ایمنی مسافران دارند. یک کابین خیلی تنگ می‌تواند تجربه سفر را ناخوشایند کند و احتمال ایجاد استرس در مسافران را افزایش دهد. از طرف دیگر، کابینی با ابعاد مناسب اجازه تردد آسان و راحت مسافران را فراهم می‌کند و به افزایش ایمنی کمک می‌کند.
سخن پایانی
بنابراین، در انتخاب ابعاد کابین آسانسور باید با دقت و دقیق عمل شود تا تأثیر مثبت در کلیه مراحل نصب و عملکرد آسانسور تجربه شود.رکت افلاک مهر با ۱۰ سال سابقه در زمینه خدمات آسانسور، انواع کابین آسانسور با طرح های بسیار زیبا و مدرن را به فروش میرساند. این کابین‌ها برای خانه های مسکونی، مجتمع‌های تجاری و اداری قابل استفاده است. برای مشاهده تصاویر کابین ها روی دکمه زیر بزنید.
