فتوسل آسانسور یا همان سنسور تشخیص مانع در درب آسانسور، یکی از مهمترین اجزای ایمنی در سیستمهای حملونقل عمودی بهشمار میرود. این تجهیز کوچک اما حیاتی با استفاده از فناوریهایی مانند مادونقرمز یا لیزر، حضور فرد یا اشیا را در محدوده درب تشخیص داده و از بسته شدن آن جلوگیری میکند. فتوسل میتواند درب آسانسور را در هنگام عبور مسافران بسته نگه دارد و از برخورد ناگهانی درب با افراد یا اشیا نیز جلوگیری کند. در این مطلب، فرایند آموزش نصب فتوسل را به طور جامع و تخصصی بررسی کردهایم.
انواع سنسورهای مورد استفاده برای نصب فتوسل آسانسور
در آموزش نصب فتوسل آسانسور، اولین مرحله، آشنایی با انواع حسگر یا سنسورهایی است که در پروژههای مختلف مورد استفاده قرار میگیرند. این سنسورها بسته به نوع تکنولوژی، تعداد نقطههای تشخیص، برند سازنده و دقت عملکرد تفاوتهای زیادی دارند. به طور کلی، فتوسلهای مورد استفاده در آسانسورها به دو دسته اصلی سنسورهای نقطهای و پردهای تقسیم میشوند.
« خرید آسانسور »

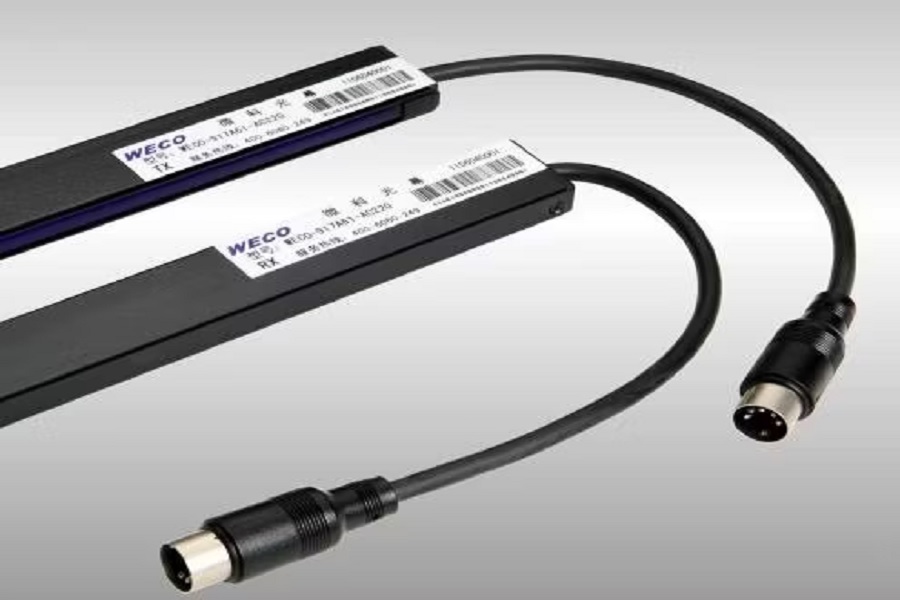

سنسورهای نقطهای معمولا از یک فرستنده و گیرنده مادونقرمز استفاده میکنند که در دو طرف درب آسانسور قرار میگیرند. این مدلها برای پروژههایی با بودجه محدود یا آسانسورهای با تردد پایین مناسب هستند. در مقابل، سنسورهای پردهای دارای چندین پرتو مادونقرمز در یک پنل عمودی هستند و قابلیت تشخیص مانع در سطح گستردهتری دارند. این نوع فتوسلها برای محیطهای پرتردد توصیه میشوند و عملکرد بسیار دقیقی دارند.
انتخاب فتوسل مناسب برای نصب در پروژههای مختلف
پیش از شروع فرایند نصب، باید سنسور مناسب با توجه به نوع آسانسور، سرعت درب، عرض دهانه و محیط پروژه انتخاب شود. برای آسانسورهای بیمارستانی یا باربری که دربهای سنگین دارند و سرعت باز و بسته شدن آنها بالا میباشد، استفاده از فتوسلهای پردهای با پوشش عمودی بالا توصیه میشود. در مقابل، برای ساختمانهای مسکونی با تردد متوسط، مدلهای سادهتر نیز پاسخگوی نیاز هستند.
عوامل مهم دیگری مانند مقاومت در برابر گردوغبار، تحمل رطوبت، پایداری سیگنال در طول زمان و گارانتی معتبر از سوی برند سازنده نیز باید در انتخاب فتوسل در نظر گرفته شوند. نادیده گرفتن این پارامترها میتواند باعث شود تا در آینده مجبور به تعویض زودهنگام سنسور یا بازبینی سیستم سیمکشی شوید که این مسئله هزینههای نگهداری را افزایش میدهد.
نصب کدام نوع فتوسل برای آسانسور من مناسبتر است؟
انتخاب نوع فتوسل به عواملی نظیر ترافیک آسانسور، بودجه، و میزان اهمیت ایمنی بستگی دارد. برای حداکثر ایمنی و جلوگیری از کوچکترین حادثه، فتوسل پردهای بهترین گزینه است. برای آسانسورهای با ترافیک کمتر، فتوسل نقطهای نیز میتواند کارایی لازم را داشته باشد، اما هرگز ایمنی فتوسل پردهای را تضمین نمیکند.
آموزش نصب فتوسل آسانسور گام به گام
برای نصب صحیح فتوسل آسانسور باید تمامی مراحل بهصورت پیوسته و دقیق اجرا شوند. اشتباه در هر مرحله، از نصب مکانیکی تا اتصال به مدار فرمان، ممکن است باعث عملکرد نادرست درب و حتی افزایش خطرات ایمنی شود. نصب فتوسل آسانسور یک فرآیند فنی است که باید توسط تکنسینهای مجرب و متخصص انجام شود.مراحل نصب فتوسل آسانسور به صورت زیر است:
مرحله ۱: آماده سازی محل نصب
برای نصب فتوسل آسانسور، ابتدا باید نوع درب کابین آسانسور (تلسکوپی یا سانترال و مکانیزم تمامقد یا نیمقد) را بررسی کرد. فتوسل باید متناسب با ارتفاع بازشو درب (معمولاً ۷۰ تا ۱۶۰ سانتیمتر) انتخاب شود. سپس، لبهی عمودی چارچوب درب کابین (از داخل) که محل نصب فرستنده و گیرنده است، باید با الکل یا اسپری تمیزکننده پاکسازی شود تا چسب براکتها به خوبی بچسبد و نصب مطمئن باشد.
مرحله ۲: نصب مکانیکی فتوسل
در فرآیند نصب فتوسل آسانسور، سنسور فرستنده در یک طرف و سنسور گیرنده دقیقاً روبهروی آن در سمت مقابل نصب میشوند. این همراستایی با تراز یا متر بررسی و اطمینان حاصل میشود. معمولاً این سنسورها روی ریل افقی درب یا لبه قاب کابین قرار میگیرند. برای نصب محکم، از براکت فلزی یا چسب دوطرفه مخصوص صنعتی استفاده میشود. پس از نصب، ضروری است که هیچ مانعی جلوی دید مستقیم فرستنده به گیرنده وجود نداشته باشد تا عملکرد صحیح فتوسل تضمین شود.
مرحله ۳: سیمکشی فتوسل
مسیر کابلکشی: کابلها از پشت سنسورها وارد جعبه تقسیم کابین یا مستقیماً به تابلو فرمان درب کابین میشوند. باید:
کابلها از مسیری ایمن، بدون پیچخوردگی و تماس با قطعات متحرک عبور کنند.
از روکش نسوز یا محافظ فنری برای کابل استفاده شود تا در برابر آسیبهای فیزیکی محافظت شوند.
کابل با بست کمربندی یا گیره پلاستیکی، مهار شود تا از حرکت ناخواسته و قطع شدن جلوگیری شود.
اتصال به تابلو فرمان: در بیشتر آسانسورها، فتوسل به صورت مستقیم به ورودیهای ایمنی تابلو درب (DOOR SAFETY / LIGHT CURTAIN) متصل میشود. معمولاً ۴ یا ۵ رشته سیم وجود دارد: برق تغذیه (+ و -) که معمولاً 12V یا 24V است، خروجی سیگنال (NC یا NO) و در برخی مدلها، سیم زمین. حتماً دیتاشیت یا برچسب فتوسل را بخوانید تا اتصالات درست انجام شود. این مرحله تخصصیترین بخش است و دقت در آن ضروری است.
مرحله ۴: تست و تنظیم عملکرد
بعد از نصب فیزیکی و اتصال سیمها:
تست عملکرد سنسورها: وقتی درب باز است، نباید هیچ خطا یا چشمکزنی روی فتوسل مشاهده شود. دست خود را جلوی پرتو بگیرید؛ در این حالت، درب نباید بسته شود. اگر فتوسل به درستی عمل میکند، چراغ وضعیت تغییر رنگ میدهد یا خاموش میشود.
بررسی تأثیر در عملکرد درب: با قرار دادن مانع (مثلاً یک تخته یا دست) در برابر فتوسل، درب باید سریعاً متوقف یا باز شود. اگر فتوسل عمل نکند، ممکن است:
o جهت اتصال سیمها اشتباه باشد.
o فرستنده و گیرنده روبهروی هم نباشند.
o تغذیه ولتاژ ضعیف باشد.
o فتوسل خراب باشد.
هرگز تلاش نکنید خودتان فتوسل آسانسور را نصب کنید. این کار به دلیل پیچیدگیهای فنی و خطرات احتمالی، باید صرفاً توسط متخصصان مجاز انجام شود.
ابزار های مورد نیاز برای نصب فتوسل آسانسور
فرایند نصب فتوسل آسانسور به ابزارهای متعددی نیاز دارد که هرکدام نقش مشخصی در اجرای صحیح پروژه دارند. استفاده از ابزار تخصصی از آسیبهای احتمالی به سنسور و سایر تجهیزات جلوگیری میکند. باید به این نکته توجه داشت که هر نصاب حرفهای باید پیش از شروع نصب، وضعیت درب آسانسور، محل قرارگیری سنسور و مسیر عبور کابلها را بررسی کند. همچنین وجود نقشه مدار فرمان در محل نصب، سرعت و دقت کار را بالا میبرد.
ابزارهای ضروری برای نصب صحیح فتوسل عبارتند از:
- دریل شارژی یا برقی برای سوراخکاری دقیق روی فریم درب
- پیچگوشتیهای دوسو و چهارسو برای باز و بسته کردن ترمینالها
- مولتیمتر دیجیتال برای بررسی ولتاژ ورودی و خروجی
- کابلبر و سیملختکن برای آمادهسازی اتصالات
- چسب صنعتی یا بست کمربندی برای فیکس کردن کابلها
- تراز لیزری یا حبابدار برای تنظیم دقیق موقعیت فتوسل
- دستکش ایمنی و عینک محافظ برای حفظ ایمنی شخصی
روش تست عملکرد فتوسل آسانسور پس از نصب
پس از نصب فیزیکی و سیمکشی فتوسل، مهمترین مرحله تست عملکرد آن است. روشن شدن سنسورها یا واکنش اولیه به مانع صرفا نمیتواند تضمینکننده عملکرد ایمن آنها باشد. تست دقیق فتوسل باید در چند مرحله انجام شود تا از صحت نصب، همراستایی اجزا، کیفیت سیگنال و واکنشپذیری سریع در شرایط واقعی اطمینان حاصل شود.
در فرایند تست، عملکرد سنسور را باید با شرایط مختلف از جمله عبور انسان، قرار گرفتن اشیا ثابت، تردد سریع و کند، قطع و وصل برق و باز و بسته شدن مکرر درب بررسی کنید. همچنین زمان واکنش، هماهنگی با مدار فرمان و بازگشت سریع سیستم پس از رفع مانع نیز باید کنترل شود. اگر فتوسل در همه این شرایط عملکرد صحیحی داشته باشد، میتوان آن را آماده بهرهبرداری دانست.
خطاهای رایج در نصب فتوسل آسانسور و نحوه رفع آنها
در بسیاری از پروژهها، مشکلات عملکردی فتوسل نه به دلیل کیفیت پایین سنسور، بلکه بهخاطر نصب نادرست آن اتفاق میافتد. این خطاها میتوانند ناشی از اشتباهات مکانیکی، اتصال نادرست سیمها، همراستا نبودن سنسورها یا تنظیمات اشتباه در مدار فرمان باشند. رفع این ایرادات نیازمند بررسی دقیق و شناخت دلایل احتمالی اختلال است.
خطاهای متداول در فرایند نصب فتوسل به شرح زیر هستند:
- همراستا نبودن سنسور فرستنده و گیرنده: اگر زاویه یا ارتفاع یکی از سنسورها متفاوت باشد، پرتو مادونقرمز به درستی منتقل نمیشود و دستگاه پیوسته در وضعیت خطا باقی میماند
- استفاده از کابل نامناسب یا بدون شیلد: کابلهایی که کیفیت ضعیف دارند یا فاقد شیلد مناسب هستند، سیگنال را با نویز همراه میکنند و باعث قطع و وصلهای مکرر میشوند
- اتصال اشتباه سیمها به مدار فرمان: اشتباه در جایگذاری سیمهای خروجی فتوسل در ترمینال کنترل برد، میتواند باعث عدم تشخیص مانع یا عدم فرمان به باز شدن درب شود
- نصب در ارتفاع نامناسب: اگر سنسور خیلی پایین یا خیلی بالا نصب شود، ممکن است در تشخیص کودکان یا چرخهای ویلچر دچار مشکل شود
- عدم محافظت فیزیکی از کابلها: اگر کابلها بدون محافظ یا شیلنگ نصب شوند، ممکن است به مرور زمان دچار خوردگی یا آسیب مکانیکی شوند و عملکرد دستگاه را مختل کنند
نقش آموزش تخصصی در کاهش خطاهای نصب فتوسل
با وجود تنوع مدلها، شرایط نصب و نیاز به دقت بالا، مشخص است که نصب فتوسل آسانسور صرفا کار تجربی نیست. عدم بهرهگیری از آموزش تخصصی باعث میشود تکنسینها با روشهای غیراستاندارد اقدام به نصب کنند که پیامد آن افزایش نرخ خرابی، کاهش طول عمر تجهیزات و ایجاد ریسکهای ایمنی برای کاربران است. شرکتهای معتبر تولیدکننده فتوسل اغلب جزوههای نصب، فایلهای ویدیویی آموزشی و پشتیبانی فنی ارائه میدهند که باید حتما مورد استفاده قرار گیرد.
نکات مهم برای نگهداری و سرویس دورهای فتوسل آسانسور
حتی اگر نصب فتوسل با دقت بالا انجام شود، باز هم نگهداری منظم آن برای حفظ عملکرد مطلوب ضروری است. عوامل محیطی مانند گردوغبار، رطوبت، نوسان برق، یا حتی تغییرات ساختاری در اطراف آسانسور میتوانند به مرور زمان عملکرد سنسور را مختل کنند. به همین دلیل، سرویس آسانسور و نظافت اصولی فتوسل بخشی جدانشدنی از سیستمهای ایمنی آسانسور بهشمار میروند.
پیش از لیست کردن نکات نگهداری، باید در نظر داشت که بازبینی دورهای نه تنها از خرابی سیستم جلوگیری میکند، بلکه باعث افزایش عمر مفید سنسور نیز میشود. همچنین در بسیاری از مجتمعها، گزارش عملکرد دورهای فتوسل شامل بخشی از الزامات بازرسی فنی است.
مهمترین نکات نگهداری و سرویس فتوسل آسانسور عبارتند از:
- بررسی بصری پنلهای سنسور برای اطمینان از عدم وجود خراش، ترک یا آلودگی
- تمیز کردن سطح سنسورها با پارچه خشک و نرم برای جلوگیری از خطای تشخیص
- بررسی وضعیت کابلها، فیشها و کانکتورها برای اطمینان از سلامت اتصال
- تست عملکرد سنسور با عبور اجسام در اندازههای مختلف برای اطمینان از پوشش کامل
- بازبینی تراز و ارتفاع سنسورها برای جلوگیری از تغییر زاویه بهمرور زمان
- اندازهگیری ولتاژ ورودی و خروجی برای بررسی نوسان احتمالی برق
- بررسی لاگ خطاها در برد کنترل برای تشخیص موارد ناپایدار یا خطای سیگنال
