آسانسورها از زمان اختراعشان تا به امروز، نقش بسزایی در تسهیل حرکت عمودی انسان‌ها و بارها ایفا کرده‌اند. از آسانسورهای اولیه که به کمک نیروی انسانی یا حیوانات کار می‌کردند، تا آسانسورهای امروزی با فناوری‌های پیشرفته، تغییرات بسیاری در این صنعت رخ داده است. یکی از جدیدترین و جذاب‌ترین نوآوری‌ها در این زمینه، آسانسور اسکرولیفت یا همان آسانسور مارپیچی است.
آسانسور اسکرولیفت یا آسانسور پیچی چیست؟
آسانسورهای اسکرولیفت به‌عنوان یکی از فناوری‌های نوین در زمینه حمل و نقل عمودی مواد و افراد در محیط‌های صنعتی و تجاری، توجه زیادی را به خود جلب کرده‌اند. اسکرولیفت یک نوع بالابر یا آسانسور مارپیچی است که به‌طور خاص برای محیط‌هایی با نیاز به حمل بارهای سنگین و در ارتفاعات بلند طراحی شده است. برخلاف آسانسورهای معمولی که از مکانیزم‌های کششی یا هیدرولیکی استفاده می‌کنند، اسکرولیفت از یک سیستم مکانیکی پیچیده‌تر بهره می‌برد که شامل یک محور اسکرول یا مارپیچ است و به همین جهت به آن آسانسور مارپیچی نیز می گویند.
این نوع آسانسورها معمولاً در محیط‌های صنعتی مانند کارخانه‌ها، انبارها، و مراکز توزیع کالا به کار می‌روند. طراحی آن‌ها به گونه‌ای است که بتوانند با اطمینان و پایداری بالا، بارهای سنگین را در مسیرهای عمودی و حتی افقی جابجا کنند. این سیستم‌ها علاوه بر افزایش کارایی، سطح ایمنی بالاتری را نیز به کاربر ارائه می‌دهند.
تاریخچه و توسعه
تاریخچه آسانسورها به دوران باستان بازمی‌گردد، اما توسعه‌های اخیر در این صنعت به ویژه در قرن بیستم، باعث ظهور نسل‌های جدیدی از آسانسورها شده است. آسانسور اسکرولیفت به عنوان یکی از این نوآوری‌های جدید، به طور خاص برای حل برخی از چالش‌های آسانسورهای سنتی طراحی شده است.
این نوع آسانسور اولین بار در دهه ۲۰۰۰ میلادی معرفی شد و به سرعت توجه مهندسان و طراحان ساختمان‌ها را به خود جلب کرد. نیاز به حمل و نقل سریع‌تر، ایمن‌تر و با کارایی بالاتر در ساختمان‌های بزرگ و مدرن، محرکی برای توسعه این نوع آسانسور بود. استفاده از فناوری‌های جدید در مواد و سیستم‌های کنترلی، به طراحان امکان داد تا سیستمی ایجاد کنند که بتواند به طور مداوم و بدون توقف در طول روز کار کند.

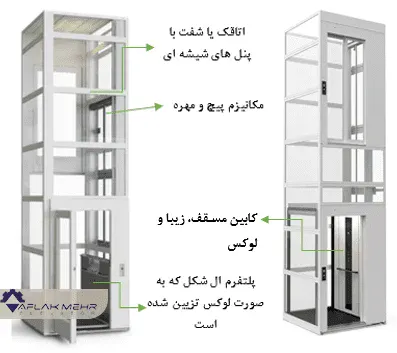

شرح عملکرد و مکانیزم آسانسور اسکرولیفت
در یک نگاه کلی مکانیزم اصلی در آسانسورهای اسکرولیفت بر پایه حرکت یک محور مارپیچ یا اسکرول است. این ساختار به گونه‌ای طراحی شده که امکان حرکت مداوم و پیوسته کابین یا پلتفرم را به سمت بالا یا پایین در مسیرهای عمودی و یا افقی فراهم می‌آورد. . این نوع مکانیزم برخلاف سیستم‌های کششی که از موتور و کابل‌ها برای جابجایی کابین استفاده می‌کنند، از مزیت‌هایی نظیر کاهش استهلاک و افزایش دقت در حرکت برخوردار است.
در این بخش، به بررسی اجزای اصلی این آسانسور و نحوه عملکرد آن می‌پردازیم:
۱. سیستم پیچشی (اسکرول)
سیستم پیچشی یا اسکرول قلب تپنده این نوع آسانسور است. این سیستم شامل مجموعه‌ای از شفت‌ها و چرخ‌دنده‌های متصل به هم است که با چرخش مداوم، کابین آسانسور را در مسیر عمودی هدایت می‌کند. برخلاف آسانسورهای سنتی که از کابل‌های فولادی استفاده می‌کنند، اسکرولیفت از این سیستم پیچشی استفاده می‌کند که نیاز به وزنه تعادل را حذف می‌کند و باعث کاهش هزینه‌های نگهداری و افزایش ایمنی می‌شود.
۲. سیستم‌های کنترلی پیشرفته
آسانسورهای اسکرولیفت به سیستم‌های کنترلی پیشرفته‌ای مجهز هستند که امکان تنظیم دقیق حرکت، سرعت و توقف کابین‌ها را فراهم می‌آورند. این سیستم‌ها با استفاده از سنسورها و الگوریتم‌های پیشرفته، وضعیت کابین‌ها را به طور مداوم مانیتور می‌کنند و در صورت نیاز به توقف یا تغییر مسیر، به سرعت عمل می‌کنند.
۳. طراحی کابین
کابین‌های آسانسور اسکرولیفت نیز به صورت خاص طراحی شده‌اند تا علاوه بر راحتی و ایمنی مسافران، با سیستم پیچشی همگام باشند. این کابین‌ها معمولاً سبک وزن بوده و از مواد مقاوم و مدرن ساخته شده‌اند که علاوه بر کاهش وزن کلی سیستم، به افزایش طول عمر آسانسور نیز کمک می‌کنند.
مزایا و معایب آسانسور اسکرولیفت
آسانسور اسکرولیفت با وجود نوآوری‌ها و فناوری‌های پیشرفته‌ای که در آن به کار رفته است، دارای مزایا و معایب خاص خود است. در این بخش به بررسی دقیق این نقاط قوت و ضعف می‌پردازیم:
مزایای استفاده از اسکرولیفت
- ظرفیت حمل بالا: اسکرولیفت‌ها به دلیل طراحی ویژه خود قادر به حمل بارهای بسیار سنگین هستند.
2. دقت در جابجایی: این سیستم‌ها به دلیل استفاده از مکانیزم مارپیچ، دقت بالایی در جابجایی کابین دارند.
3. ایمنی بالا :به دلیل استفاده از سیستم پیچشی و حذف کابل‌های فولادی، سطح ایمنی این آسانسورها بسیار بالاست. یکی از مهم‌ترین مزایای اسکرولیفت‌ها، سطح بالای ایمنی آن‌هاست. این سیستم‌ها معمولاً دارای قفل‌های ایمنی خودکار و سیستم‌های ترمز اضطراری هستند که در صورت بروز هرگونه مشکل، از سقوط یا حرکت ناخواسته کابین جلوگیری می‌کنند. همچنین، بیشتر آسانسورهای اسکرولیفت بر اساس استانداردهای بین‌المللی مانند ISO و EN طراحی و ساخته می‌شوند که تضمین کننده ایمنی و کارایی بالای آن‌هاست همچنین سیستم‌های کنترلی پیشرفته و سنسورهای هوشمند، امکان مانیتورینگ مداوم و جلوگیری از بروز هرگونه حادثه را فراهم می‌آورند.
4. کارایی در شرایط سخت: اسکرولیفت‌ها می‌توانند در محیط‌های با شرایط سخت مانند دمای بالا عملکرد مناسبی داشته باشند.
5. بهره‌وری انرژی :این آسانسورها به دلیل ساختار خاص خود، بهینه‌تر از نظر مصرف انرژی عمل می‌کنند. استفاده از موتورهای پیشرفته و سیستم‌های کنترلی هوشمند، باعث کاهش مصرف انرژی و افزایش بهره‌وری کلی سیستم می‌شود.
6. کاهش هزینه‌های نگهداری :با توجه به حذف وزنه تعادل و کابل‌های سنگین، هزینه‌های نگهداری آسانسور اسکرولیفت به مراتب کمتر از آسانسورهای سنتی است. همچنین به دلیل ساختار ساده‌تر و کمتر شدن تعداد قطعات متحرک، نیاز به تعمیرات نیز کاهش می‌یابد.
چالش‌ها و معایب احتمالی
- هزینه‌های اولیه: هزینه نصب و راه‌اندازی اسکرولیفت‌ها نسبت به دیگر انواع آسانسورها بالاتر است.
2. محدودیت در ارتفاع :آسانسورهای اسکرولیفت معمولاً برای ساختمان‌های خیلی بلند مناسب نیستند و بیشتر در ساختمان‌های با ارتفاع متوسط کاربرد دارند. این موضوع به دلیل محدودیت‌های فناوری پیچشی و نیاز به حفظ تعادل و ایمنی سیستم است.
3. نگهداری پیچیده‌تر: از آنجا که این آسانسورها به فناوری‌های پیشرفته‌ای مجهز هستند، تعمیر و نگهداری آن‌ها نیاز به دانش فنی بالا و متخصصین مجرب دارد. این امر می‌تواند در برخی مناطق، مشکلاتی را از نظر دسترسی به نیروی انسانی ماهر ایجاد کند.
4. نیاز به فضای بیشتر: نصب اسکرولیفت‌ها معمولاً نیاز به فضای بیشتری دارد، به‌ویژه در مقایسه با آسانسورهای کابلی.
مراحل نصب آسانسور اسکرولیفت
نصب آسانسور اسکرولیفت فرآیندی دقیق و چندمرحله‌ای است که نیازمند دانش فنی و مهارت‌های تخصصی است. در این بخش، مراحل نصب آسانسور اسکرولیفت به‌طور کامل توضیح داده می‌شود.
1. ارزیابی اولیه و طراحی
بررسی مکان نصب
قبل از هر چیز، باید محل نصب آسانسور اسکرولیفت به‌طور دقیق ارزیابی شود. این ارزیابی شامل بررسی فضای موجود، شرایط فیزیکی (مانند ارتفاع سقف، مقاومت دیوارها و کف)، و امکان دسترسی به محل نصب است. همچنین، بررسی‌های لازم برای اطمینان از مطابقت محل نصب با استانداردهای ایمنی و ساختمانی انجام می‌شود.
طراحی ساختار و نقشه‌کشی
پس از ارزیابی مکان، باید طراحی ساختار آسانسور انجام شود. این طراحی شامل مشخص کردن ابعاد دقیق آسانسور، محل قرارگیری اجزا مانند موتور، محور اسکرول، و کابین یا پلتفرم است. نقشه‌کشی دقیق، پایه و اساس نصب صحیح آسانسور را فراهم می‌کند. این مرحله همچنین شامل طراحی مسیر حرکت آسانسور و محاسبه ظرفیت باربری است.
2. آماده‌سازی محل نصب
تجهیزات ساختمانی
برای نصب آسانسور اسکرولیفت، ابتدا باید تجهیزات ساختمانی لازم فراهم شود. این تجهیزات شامل ابزارهایی برای برش و جوشکاری فلزات، دستگاه‌های بالا برنده، ابزارهای اندازه‌گیری دقیق، و تجهیزات ایمنی مانند کلاه و دستکش‌های حفاظتی است.
آماده‌سازی سازه
در این مرحله، محل نصب برای قرارگیری آسانسور آماده می‌شود. ممکن است نیاز به ساختارهای پشتیبانی اضافی مانند تیرها و ستون‌ها باشد تا بتوان وزن آسانسور و بارهای سنگین را تحمل کرد. این سازه‌ها معمولاً از فولاد یا مواد مقاوم دیگر ساخته می‌شوند و باید به‌درستی در محل نصب شوند.
ایجاد چاله و شاسی
چاله (Pit) و شاسی (Frame) دو بخش اساسی در نصب آسانسور اسکرولیفت هستند. چاله معمولاً در قسمت زیرین آسانسور حفر می‌شود و به‌عنوان پایه‌ای برای نصب شاسی و سایر اجزا عمل می‌کند. شاسی نیز ساختاری است که تمام اجزا و سیستم‌ها به آن متصل می‌شوند و باید با دقت بالا و مطابق نقشه‌های طراحی شده نصب گردد.
3. نصب مکانیکی اجزا
نصب محور اسکرول (Screw)

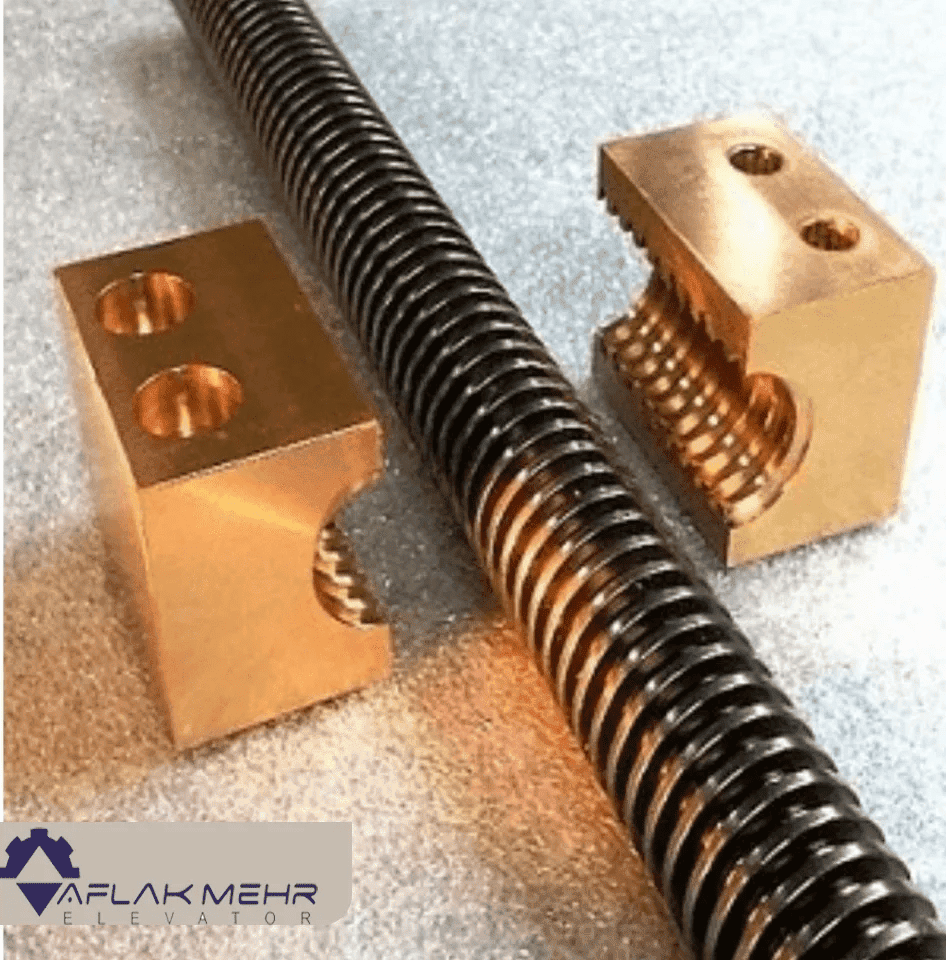

محور اسکرول، بخش اصلی در مکانیزم اسکرولیفت است که باعث حرکت کابین یا پلتفرم به سمت بالا و پایین می‌شود. نصب این محور باید با دقت بالا و با استفاده از ابزارهای مخصوص انجام شود. محور باید به‌درستی تراز شده و به سازه‌های پشتیبانی متصل گردد تا از عملکرد روان و بدون مشکل اطمینان حاصل شود.

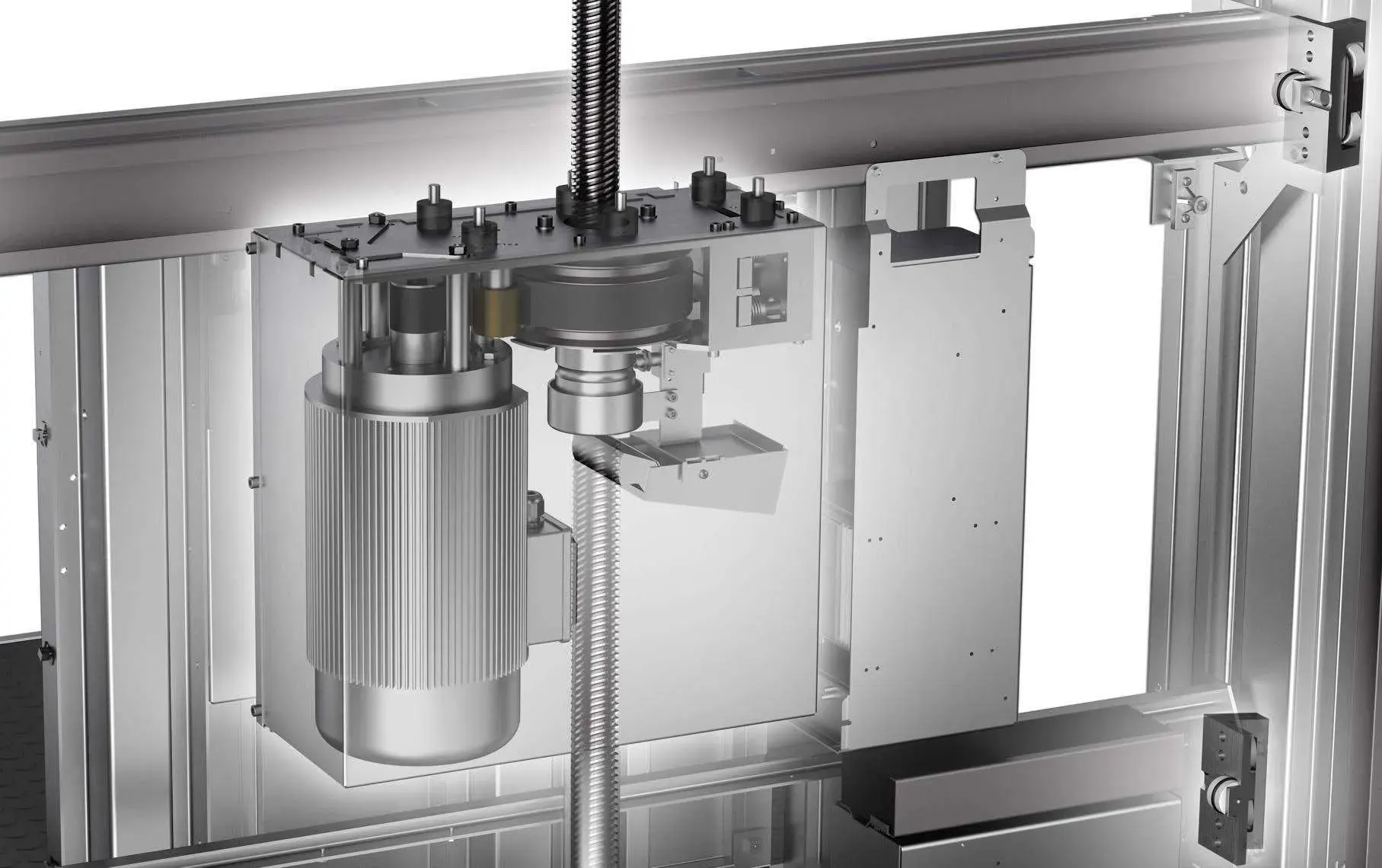

نصب موتور و سیستم انتقال نیرو
موتور الکتریکی و سیستم انتقال نیرو باید به‌گونه‌ای نصب شوند که قدرت لازم برای چرخاندن محور اسکرول را فراهم کنند. این سیستم‌ها شامل گیربکس‌ها، کلاچ‌ها، و اتصالات مکانیکی مختلفی هستند که همگی باید به‌طور صحیح مونتاژ شوند. در این مرحله، نصب سیستم‌های کنترل سرعت و ایمنی نیز انجام می‌شود.
نصب کابین یا پلتفرم
کابین یا پلتفرم جایی است که بارها یا افراد در آن قرار می‌گیرند. نصب این بخش باید با دقت بالایی انجام شود تا اطمینان حاصل شود که کابین یا پلتفرم به‌درستی به محور اسکرول متصل شده و حرکت نرم و ایمنی دارد. علاوه بر این، سیستم‌های ایمنی مانند ترمزهای اضطراری نیز در این مرحله نصب می‌شوند.
4. نصب سیستم‌های الکتریکی و کنترل
اتصال سیستم به منبع برق
پس از نصب مکانیکی اجزا، باید سیستم به منبع تغذیه برق متصل شود. این اتصال باید با توجه به نیازهای برقی آسانسور انجام شود. برای این منظور، معمولاً از یک منبع تغذیه سه فاز استفاده می‌شود. در این مرحله، باید از نصب صحیح فیوزها، کلیدها، و سایر اجزای الکتریکی اطمینان حاصل شود.
نصب سیستم‌های کنترل
سیستم‌های کنترل شامل پنل‌های کنترل، سنسورها، و تجهیزات نظارتی هستند که وظیفه کنترل حرکت آسانسور و اطمینان از ایمنی آن را بر عهده دارند. این سیستم‌ها باید به‌طور دقیق نصب و برنامه‌ریزی شوند تا بتوانند به‌درستی عمل کنند. در این مرحله، همچنین باید نرم‌افزارهای کنترل و نظارت نصب و پیکربندی شوند.
5. آزمایش و راه‌اندازی
آزمایش مکانیکی
پس از نصب تمامی اجزا، باید آزمایش‌های مکانیکی برای اطمینان از عملکرد صحیح آسانسور انجام شود. این آزمایش‌ها شامل بررسی حرکت روان محور اسکرول، عملکرد ترمزهای اضطراری، و اطمینان از تراز بودن کابین یا پلتفرم است.
آزمایش سیستم‌های الکتریکی و کنترل
در این مرحله، عملکرد سیستم‌های الکتریکی و کنترل نیز بررسی می‌شود. این شامل آزمایش عملکرد صحیح موتور، سنسورها، و تجهیزات کنترلی است. همچنین باید اطمینان حاصل شود که سیستم‌های ایمنی به‌درستی عمل می‌کنند و می‌توانند در شرایط اضطراری به‌طور خودکار عمل کنند.
راه‌اندازی نهایی
پس از اطمینان از عملکرد صحیح تمام اجزا و سیستم‌ها، آسانسور آماده راه‌اندازی نهایی است. در این مرحله، آزمایش‌های نهایی با بارگذاری و بدون بار انجام می‌شود تا اطمینان حاصل شود که آسانسور می‌تواند به‌طور ایمن و کارآمد کار کند.
6. تحویل به کارفرما و آموزش
تحویل آسانسور
پس از انجام تمامی آزمایش‌ها و اطمینان از عملکرد صحیح آسانسور، سیستم به کارفرما تحویل داده می‌شود. در این مرحله، تمامی مستندات مربوط به نصب و راه‌اندازی، از جمله نقشه‌ها، مدارک فنی، و دستورالعمل‌های نگهداری، به کارفرما ارائه می‌شود.
نکات مهم در خصوص سرویس و نگهداری آسانسور اسکرولیفت
سرویس و نگهداری منظم اسکرولیفت‌ها از اهمیت بالایی برخوردار است. برخی از نکات کلیدی شامل موارد زیر است:
بازرسی دوره‌ای: بررسی وضعیت اسکرول، قطعات مکانیکی و سیستم‌های ایمنی
تعویض قطعات فرسوده: تعویض قطعاتی که دچار فرسودگی شده‌اند
چک کردن سیستم‌های برقی: اطمینان از عملکرد صحیح سیستم‌های برقی و کنترل
قیمت آسانسور اسکرولیفت
قیمت آسانسور اسکرولیفت به عوامل مختلفی بستگی دارد و معمولاً با توجه به مشخصات فنی، ظرفیت، نوع کاربرد (صنعتی یا تجاری)، تعداد طبقات، و شرایط نصب متفاوت است. برخی از عوامل مؤثر بر قیمت شامل موارد زیر هستند:
ظرفیت و ابعاد: هرچه ظرفیت حمل بار بیشتر باشد یا ابعاد بزرگ‌تری نیاز باشد، هزینه‌ها افزایش می‌یابد.
تعداد طبقات و ارتفاع: قیمت نصب آسانسور برای ساختمان‌های بلندتر یا تعداد طبقات بیشتر، به دلیل نیاز به مواد و تجهیزات بیشتر، بالاتر خواهد بود.
مکان نصب: شرایط محل نصب مانند دسترسی به مکان، نیاز به تغییرات ساختمانی، و نوع محیط (صنعتی یا تجاری) می‌تواند بر هزینه تأثیرگذار باشد.
سفارشی‌سازی و امکانات اضافی: افزودن امکانات خاص مثل سیستم‌های کنترل پیشرفته، طراحی ویژه کابین، یا استفاده از مواد با کیفیت بالاتر نیز باعث افزایش قیمت می‌شود.
هزینه‌های نگهداری و نصب: علاوه بر هزینه خرید، هزینه‌های نصب و نگهداری نیز باید در نظر گرفته شوند.
به طور کلی، قیمت آسانسورهای اسکرولیفت می‌تواند از چند صد میلیون تومان تا چند میلیارد تومان متغیر باشد. برای دریافت یک برآورد دقیق، بهتر است با مشاوران شرکت افلاک مهر یا نمایندگان فروش ما تماس بگیرید و با ارائه جزئیات پروژه، قیمت دقیق را دریافت کنید.
کاربردهای آسانسور اسکرولیفت
. استفاده در محیط‌های صنعتی
در محیط‌های صنعتی، حمل و نقل مواد و کالاها بین طبقات مختلف از اهمیت بالایی برخوردار است. اسکرولیفت‌ها به‌واسطه توانایی در حمل بارهای سنگین و قابلیت اطمینان بالا، یکی از گزینه‌های برتر برای این نوع محیط‌ها محسوب می‌شوند. به‌عنوان مثال، در کارخانه‌های تولیدی که نیاز به جابجایی مواد خام یا محصولات نهایی بین خطوط تولید مختلف وجود دارد، اسکرولیفت‌ها می‌توانند نقش حیاتی ایفا کنند.
. استفاده در مراکز تجاری و انبارها
در مراکز تجاری و انبارهای بزرگ، نیاز به جابجایی سریع و مؤثر کالاها بین طبقات مختلف یک امر حیاتی است. اسکرولیفت‌ها با توجه به سرعت و دقت بالا در جابجایی بار، به‌عنوان یکی از ابزارهای کارآمد در این نوع محیط‌ها شناخته می‌شوند. به‌طور خاص، در انبارهای بزرگی که نیاز به دسترسی سریع به کالاها و انتقال آن‌ها به بخش‌های مختلف وجود دارد، این نوع آسانسور می‌تواند به بهبود فرآیندها و کاهش زمان‌های انتظار کمک کند.
. کاربردهای خاص در پروژه‌های ساختمانی و مهندسی
در پروژه‌های ساختمانی بزرگ، جابجایی مواد سنگین مانند بتن، فولاد، و تجهیزات ساخت و ساز به ارتفاعات بلند یک چالش بزرگ است. اسکرولیفت‌ها به دلیل ساختار قوی و قابلیت حمل بارهای بسیار سنگین، گزینه‌ای ایده‌آل برای این نوع پروژه‌ها هستند. همچنین، در پروژه‌های مهندسی مانند پل‌سازی و ساخت سدها که نیاز به انتقال مداوم مواد به نقاط مختلف وجود دارد، اسکرولیفت‌ها به‌طور مؤثری می‌توانند این نیاز را برآورده کنند.

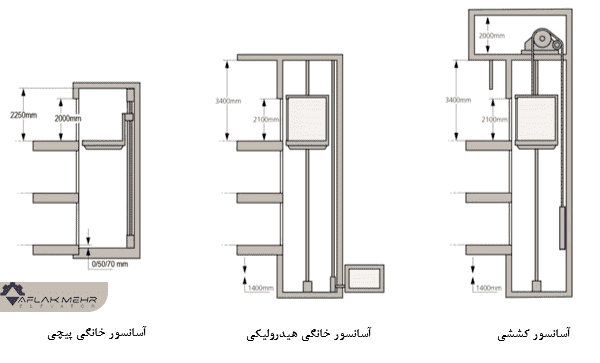

مقایسه با دیگر انواع آسانسورها و بالابرها
در مقایسه با آسانسورهای هیدرولیکی یا کششی، اسکرولیفت‌ها از سیستم‌های پیچیده‌تری استفاده می‌کنند که می‌تواند در محیط‌های با شرایط سخت، عملکرد بهتری داشته باشد. همچنین، این سیستم‌ها به دلیل استفاده از مکانیزم اسکرولیفت به جای کابل، کمتر در معرض خرابی‌های معمول مانند پاره شدن کابل یا نشت روغن قرار دارند
نتیجه گیری
آسانسورهای اسکرولیفت با توجه به توانایی بالا در حمل و نقل بارهای سنگین، دقت در جابجایی، و سطح ایمنی بالای خود، گزینه‌ای بسیار مناسب برای محیط‌های صنعتی و تجاری به شمار می‌آیند. هرچند هزینه‌های نصب و نگهداری این نوع آسانسورها ممکن است بالا باشد، اما کارایی و طول عمر بالای آن‌ها باعث می‌شود که در طولانی مدت گزینه‌ای مقرون‌به‌صرفه باشند. با توجه به رشد و توسعه فناوری‌های نوین، انتظار می‌رود که اسکرولیفت‌ها در آینده نزدیک جایگاه ویژه‌تری در صنعت حمل و نقل عمودی پیدا کنند.
